很多次当有人将液压接头的图纸上的G 1/2 读作“管 1/2” 螺纹的时候，Hydoon都会纠正他G不能代表“guan”。当被车间师傅口中的4分管搞的云里雾里的时候，Hydoon也会给他讲讲英分的换算。那么要讲清楚这些道理，就得说说英制管螺纹的代号了。
机械财经在上一期给大家介绍了美制60°角牙型的管螺纹NPT， NPSC和NPTF，那么我们就接着上一期来讲讲英制管螺纹。
不知道英国和美国是不是曾经也不对付，一个液压接头，非要整出两个相近而又非常不同的螺纹标准，把大家搞得乱七八糟。
说它们相近，就是两个国家管螺纹标准里都有锥密封，而且锥度都是1:16；说它非常不同，因为牙型角不同，英制管螺纹以55°牙型角为主，所以即使都是锥螺纹，美制和英制也拧不到一起去。
和美制管螺纹一样，英制管螺纹也有很多种类，BSW，BSF，G，R，Rc等，我们只讲讲最常见的G，R，Rc
英制55°圆锥管螺纹，是指螺纹的牙型角为55°、螺纹具有1：16的锥度的管螺纹。该系列螺纹旧标为PT（BSPT）是British Standard Pipe Thread的意思。现在都用R, Rc,Rp表示。
R代表55°牙型的锥管外螺纹，Rc代表55°牙型的锥管内螺纹，Rp代表55°牙型的直管内螺纹。
R来源于德语Rohr，意思是“管”字母。p是英文parallel平行的意思，即圆柱螺纹。这三种螺纹可以配合使用，螺纹本身具有密封性，但是我们在使用中还是会增加填充物来密封的。
R，Rc，Rp和美制的NPT比较类似，密封上都允许使用填充物，都有右旋和左旋，默认是右旋
英制密封锥管螺纹，不同于美制的NPTF，NPTF是无需任何填充物的，NPTF没有左旋。
外锥螺纹R在和内锥，和内圆柱螺纹配合时，标记也会有区分。Rp圆柱内螺纹配圆锥外螺纹R1和Rc圆锥内螺纹配圆锥外螺纹R2
英制里的55°牙型的螺纹还有圆柱管螺纹，它没有密封作用，需要增加密封圈密封。使用代号G表示，字母g源于德语Gewinde，“螺纹”的意思，也有人认为是源自英语气体gas的意思。
这里就回到题头，有人认为而我们之所以称G为管螺纹，是因为G和管（Guan）的拼音首字母相同的缘故，其实，这实在是一个巧合。管螺纹是个统称，而G螺纹只是管螺纹中的一种。所以不能把G螺纹叫做管螺纹。

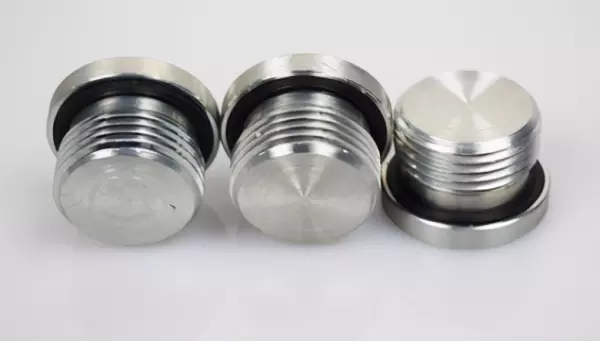

G螺纹没有密封作用，也不能通过填充物实现密封，即不能通过增加生胶带或螺纹胶来密封，虽然低压系统能起到作用。G螺纹要通过密封圈来密封，一般是螺纹根部的O型圈，或者ED平密封圈，如下堵头。
G螺纹使用的十分广泛，在各个国家，各个行业都能见到G螺纹的身影，不过在G螺纹变成ISO标准前还有很多代号，BSPP、BSPF、BSPM、 PS等等，目前已经不常见了。我国也用G代表这种55°非密封管螺纹。
需要说明的是G外丝螺纹和圆柱内管螺纹（Rp）理论上是能拧到一起的，但是没有这样用的，密封比较混乱了。机械财经还是推荐工程师们严格遵守密封规则。

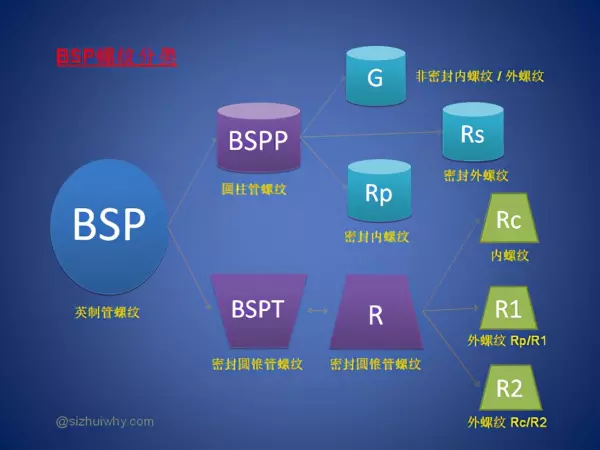

至此我们介绍完了常见的英制管螺纹。从网上找到一张很好的图说明英制管螺纹的家族，分享给大家。
然后再说说英分管
我们经常听到老师傅说4分管，2分管，那么这个几分管到底是什么含义呢？
这里的分指的是英分的意思，其实英制长度单位里没有英分，但是为了表示液压管的公称直径，引入了英分的概念，1英分=1/8英寸。那么4分管指的是4/8英寸公称直径的管子，也就是1/2英寸内径的管子。公称直径用字母DN表示，以英分取整后表示，如4分管是1/2英寸，大约12.7，就是DN15的管子。
需要说明的DN15不代表管子的外径或内径为15mm，举例常见的钢管的公称直径和外径的尺寸，如下：
好了以上就是今天给大家总结的英制管螺纹的知识点。在实际的设计和使用中，机械财经更喜欢使用G螺纹，设计比较方便，而且认为工业领域中低压系统能使用密封圈尽量别使用填充物，填充物的选择生胶带尽量别使用。
G螺纹应用的领域比较广泛，所以在选择转接头，传感器，选配管路零件的时候都是十分方便的。
下一期我们将介绍下公制管螺纹。
