拱板屋盖是什么结构

陈师傅 2025年07月19日 阅读 (20)

通过ACSRSAP拱型波纹钢屋盖结构设计软件进行设计验算的时候,通常需要知道以下一些参数:

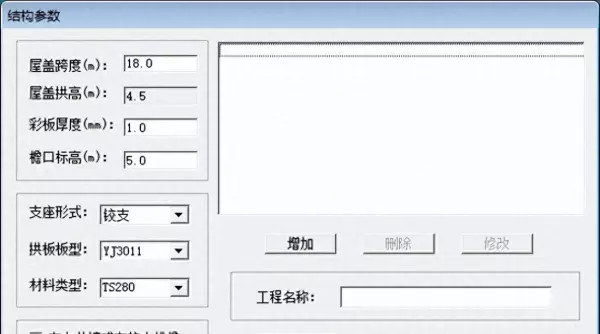

拱板屋盖是什么结构(1)

1.屋盖跨度(m)

拱形波纹钢屋盖的跨度一般在6~30米之间,不过目前也有实际施工到40米跨度的建筑,如云南昭通的游泳场馆。

2.屋盖拱高(m)

拱高矢跨比一般取值的区间为0.15~0.5,常规取值0.2,如20米拱型波纹钢屋盖建筑常规拱高为4米(20×0.2=4)。

3.彩板厚度(mm)

原材料彩涂板的厚度一般为0.8mm~1.5mm,不过目前也有可压扎铝镁锰版的设备,最大压型厚度为2mm。

4.檐口标高(m)

拱型波纹钢屋盖结构下部建筑的檐口高度。

5.支座形式

一般为铰支。

6.拱板版型

可以选择的版型有:YJ3011型、YT6118型、YT6515型、YT7009型,常规我们选用YT6118型,这种型号的板材进板宽度是914mm,出板宽度是610mm,所以常规我们也称之为:914-610型。

7.材料类型

可选择的材料类型有:TS280、TS320,不过现在也可采购到TS350等强度的板材。

8.有女儿墙或有较大挑檐

原有建筑是否有女儿墙或有较大挑檐。

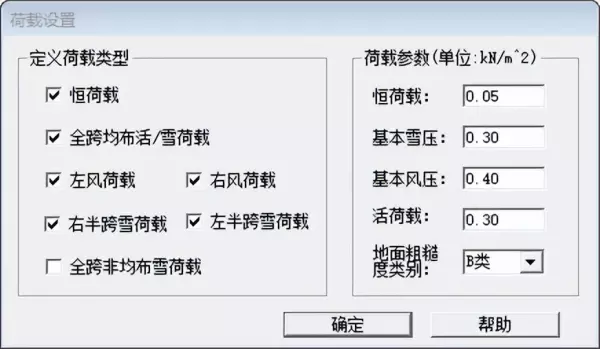

拱板屋盖是什么结构(2)

1.恒荷载

2.全跨均布活/雪荷载

3.左风荷载

4.右风荷载

5.右半跨雪荷载

6.左半跨雪荷载

7.全跨非均布雪荷载

1.恒荷载

2.基本雪压

3.基本风压

4.地面粗糙度类别

郑重声明:以上内容来自网络,请酌情参考,并以实际为准。如遇到问题发送具体情况老陈联系!
