梁上柱属于框架柱还是构造柱

陈师傅 2025年08月05日 阅读 (71)

梁上柱LZ(一般为非转换层的框架柱)是指支承在楼层梁上的柱,它非生根于“基础”。生根于基础梁上的柱不能称梁上柱,因为基础梁是基础而非楼层梁。由于建筑功能的需要,楼层某些部位下层无柱,而在上一层又需设柱,柱只能从下层的梁上生根。支承梁上柱的梁(框架梁或非框架梁),俗称“托柱梁”,现在无此叫法,梁代号仍然为KL或L。由于梁上起柱产生集中荷载,故在梁上柱位置布置吊筋。梁上柱是因局部建筑功能的变化调整而设置的柱,与下层柱是不贯通的。构造柱也生根于梁,但它不属于梁上柱,不管是否与下层贯通。梁上柱按框架柱设计,其构造按框架柱。托柱梁应具有较大刚度,使梁上柱柱端受到较强的弹性固定约束。

墙上柱QZ(一般为非转换层的框架柱)是指嵌固在墙上的柱。由于建筑功能的需要,下层有墙无柱,而上层无墙设柱,从墙上起柱,这种柱为墙上柱。墙上柱的构造有两种,一种是与墙重叠一层,即柱插筋伸入下层墙底。第二种是柱纵筋锚固在墙顶。柱截面通常大于墙宽,前者通过柱箍约束,其中剪力墙相当于芯柱之芯;第二种通过设置垂直于墙的平面梁提供固定约束。墙上柱按框架柱设计,其构造按框架柱。

梁上柱和柱纵筋锚固在墙顶的墙上柱,梁和墙体平面外方向应设梁,以平衡柱脚在该方向的弯矩。当柱宽度大于梁宽,梁设水平加腋。

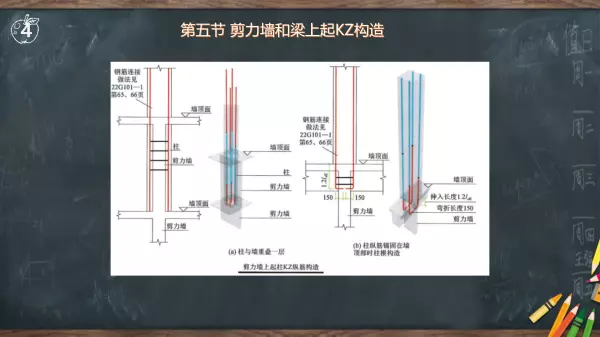

梁上柱属于框架柱还是构造柱(1)

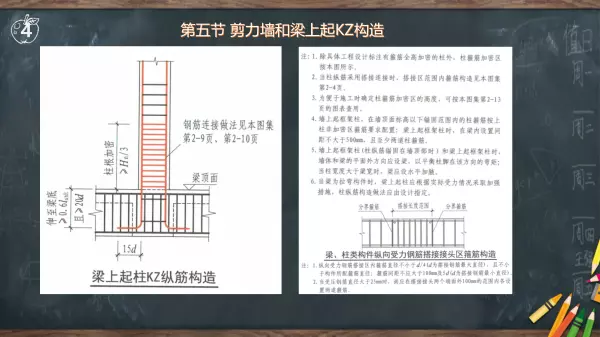

梁上柱属于框架柱还是构造柱(2)

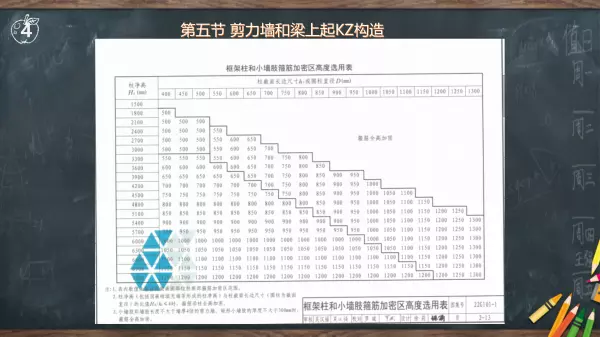

梁上柱属于框架柱还是构造柱(3)

郑重声明:以上内容来自网络,请酌情参考,并以实际为准。如遇到问题发送具体情况老陈联系!
