电气照明控制线路中，开关是必不可少的电气元件。通过开关控制可实现照明的开启与关闭，在电气行业快速发展的影响下，为满足人们的日常使用需求。开关、照明灯具控制在多种、多样的形态下不断变化与改进。

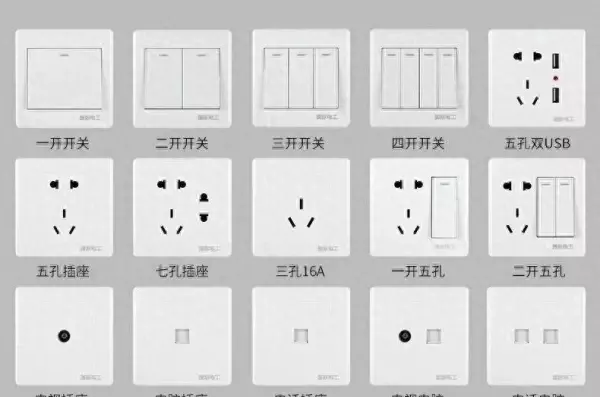

不同样式开关面板
本文将从日常生活中电气开关的选型，单控、双控，三控三大类型工作原理与接线方法。进行详细的解析与分享，希望为你在照明开关选型方面提供基础知识参考及帮助。
1、开关按结构类型分类，一般有微动开关、按钮开关，按键开关，触摸开关，拨动开关、遥控开关等类型。
2、常见的开关按规格尺寸一般又分为86型，118型，126型三种类型。其中86型为最常用的墙壁开关。
3、结合开关的功能，还划分为单联单控开关、双开单控开关、三开单控开关等单控类型，同时双控类型还分为单开双控开关、双开双控开关、三开双控开关等类型。
灯具工作接线原理
开关类型、功能可结合安装使用需求进行择优选，但单控，双控，三控控制方式是上述开关种类最基本的控制接线方式，下边内容将对三种控制类型进行详细阐述。
1、单开开关工作原理
单控开关是指照明灯具控制的唯一性。一个开关按钮只控制一盏灯，无法异地控制，只能实现单控开闭。若一个地点有两盏以上的灯具时，可选用单控一联、单控二联、单控三联等开关类型。
单控开关常用于无异地控制需求的位置，如家庭场景的客厅、卫生间、厨房、阳台等场所，一般选用单控的方式。其接线简单，接线端子一般为L1和l2两个连接点，实现开关闭、合控制。为目前应用最多、最广泛的灯具开关之一。
2、单开开关接线方式
单控开关内部为两个微动触点，其中电源侧接L1，灯具接L2即可。单控双联以上，分别为分组微动触点，各触点L1可并联后接电源，L2接对应的控制灯具。

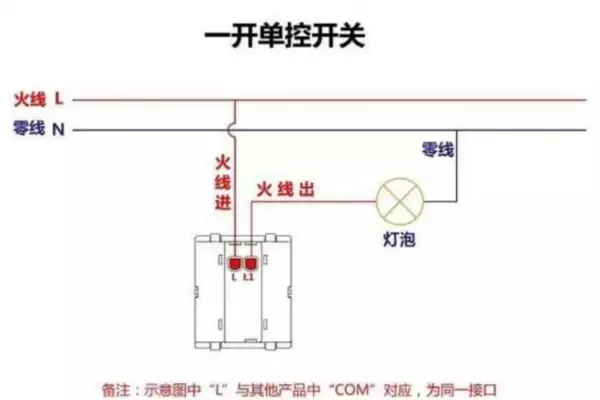

单开单控开关
1、双控开关工作原理
双控开关一般为两个开关为一组，实现灯具的异地控制，即开关、闭合。比如从1楼开灯，可以从2楼关掉。其内部结构为一个开关同时带一个常开与一个长闭两个触点。(两个触点一组)
从开关正面看，双控开关和普通开关并无区别。但背后接线端子不同，单控开关为两个接线端子L1和L2或L和L1，双控开关为三个接线端子L、L1、L2。此类型开关在卧室使用较多，避免了起床开关灯的烦恼。
从功能兼容性方面，单控面板可以用双控开关面板来代替。双控面板具备单控的功能，单控不具备双控。因此从产品价格，双控面板高于单控价格。
2、双控开关接线方式
双控开关单开有三个接线端子，分别为接线柱L，L1，L2，接线时L接电源侧火线或灯具侧火线，L1为开关常开点，接异地控制侧L1端子。L2为开关常闭点，接异地控制侧L2端子。双控开关双开、三开连接方式根可结合单开方式连接，同时建议对线缆编号，避免错接情况。

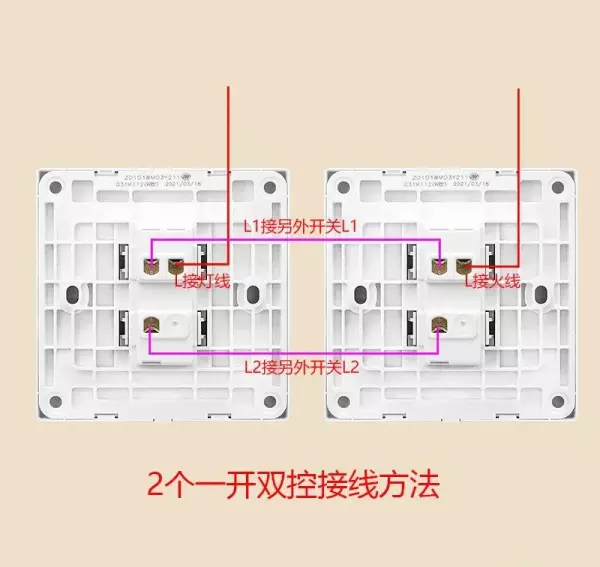

双控开关接线
1、三控开关工作原理
三控开关，顾名思义指，一盏灯由三个位置实现控制开启与关闭。此类型在多楼层使用较多，如在一楼开灯，在二楼、三楼任意一点即可实现关闭。
三控开关组合一般由两个双控开关、一个中途开关连接构成。与此同时，若实现三地以上控制，则需增加中途开关即可满足多地控制需求。
中途开关也称为双路转向开关，由两个单刀双至开关组成。其作用为实现三个及三个以上地点控制一盏灯的用途。中途开关不能直接接电源或灯具，需配合双控开关使用。
2、接线方方式
三控开关与双控开关在电源侧、灯具侧接线基本一致，其中L接电源火线或灯具火线，下面以三地为例:A点L接电源火线，A点L1接中途开关L1或A口，A点L2接中途开关L2或B口。B点位中途开关，可结合控制需求设置点位(确定中途开关数量)。C点L接灯具火线，C点L1接中途开关L3或C口，C点L2接中途开关L4或D口。

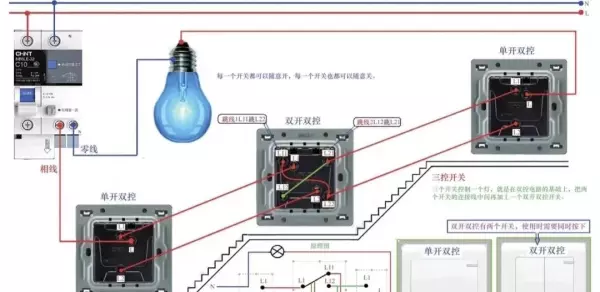

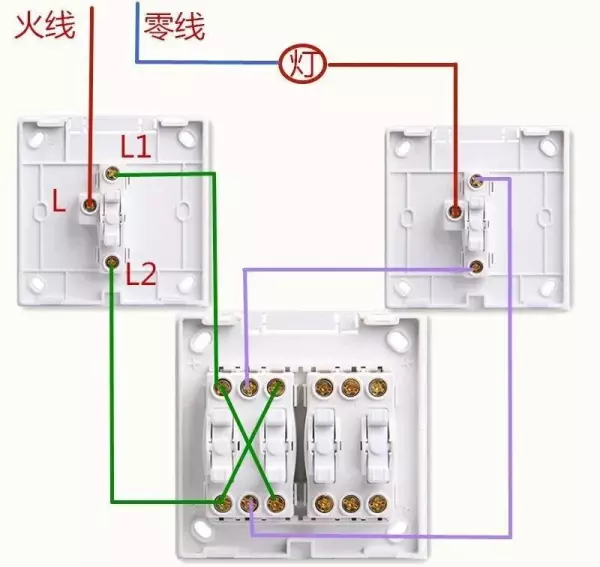

三控接线方式
提示:接线测试中出现灯具微亮、频闪可调整零线与火线顺序，即可恢复正常。
