现代生活离不开各种电器，我们生活中处处都要用电：灯、手机充电、笔记本电脑、冰箱、热水器······我们的生活离不开电。配电箱对于电路的正常使用和用电的安全起着重要作用，配电箱能够合理的分配电能，显示电路的导通状态，保护电路。
一、配电箱的作用
配电箱的作用
1.合理的分配电能
2.方便对电路的开合操作。
3.有较高的安全防护等级，能直观的显示电路的导通状态。
配电箱的组成

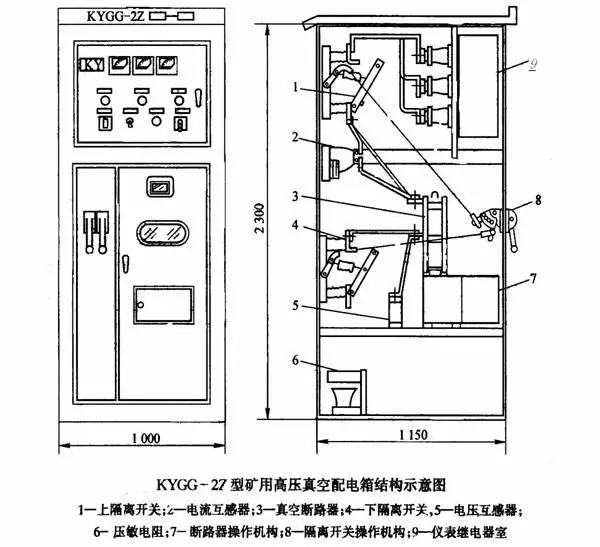

一般型高压配电箱结构图

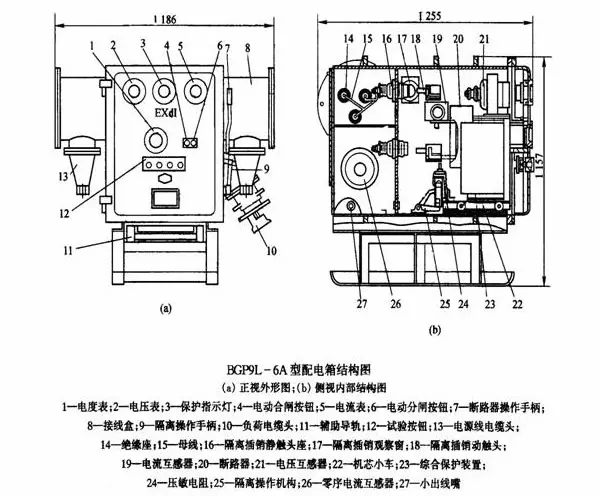

隔爆型高压配电箱结构图
二、配电箱规格型号
三、配电箱尺寸
四、配电箱接线图

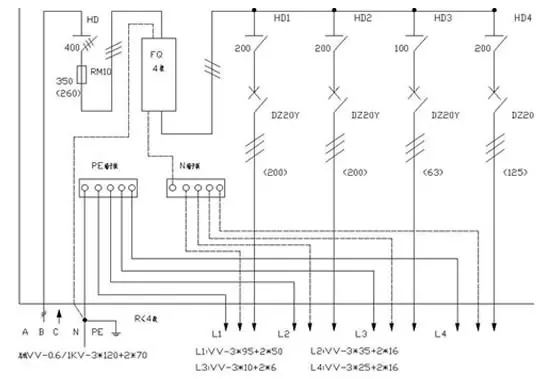

配电箱接线图1
配电箱接线图2
五、配电箱如何选购
外壳
首先目前市场上的配电箱主要有金属外壳和塑料外壳两种，结构上有暗装式和明装式两类，因此在选择时，根据实际需要选择，不管是选择哪种类型的配电箱，其箱体必须完好无损，配电箱门板应有检查透明窗。
型号尺寸
在国内供配电系统中，配电箱的型号有很多种，它们的箱体结构﹑技术参数尺寸都有所不同，并且根据使用场合的不同，配电箱尺寸有很多，因此配电箱价格也相差较大。
汇流排
配电箱箱体内接线汇流排应分别设立零钱、保护接地线、相线，并且要完好无损，具有良好的绝缘性能，以保障日常使用安全。
安装座架
空气开关的安装座架应光洁无阻并有足够的空间。
负荷
根据负荷性质和用途，确定是照明配电箱还是电力配电箱或插座箱等。根据负荷电流的大小，电压等级以及控制对象保护要求，确定配电箱内主回路和各支路的开关电器、保护电器的容量和电压等级。
参数
由于进口配电柜中所采用的主要元器件的品牌与柜体是一致的。所以选择进口配电柜时，应注意主要元器件的参数，它必须能满足用户需要。但是也不能盲目选择技术参数比较高的进口配电箱，这样易造成资源浪费。而且进口的配电箱也未必适合。
使用场所
配电箱广泛用于生产生活的各个领域，如如学校、机关、医院、工厂、车间、家庭等，而建筑工地等施工工地上一般使用专业的施工配电箱，因此根据使用场合的不同，选择合适的产品。
品牌
除了以上因素外，还要认准品牌，选择质量过硬、安全可靠的产品。尽量采用知名配电箱、配电箱厂家的国产配电柜柜型，涉及到用电安全所以选择大品牌的才比较有保障。
六、配电箱如何安装
1、明装配电箱，配电箱安装在墙上时，应采用开脚螺栓（胀管螺栓）固定，螺栓长度一般为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm左右的“出头余量”。对于较小的配电箱，也可在安装处预埋好木砖（按配电箱或配电板四角安装孔的位置埋设），然后用木螺钉在木砖处固定配电箱或配电板。
2、暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。在圬埋配电箱时，箱体与墙之间填以混凝土即可把箱体固定住
3、配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm；暗装时，配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。
4、配电箱内装设的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。这样，在装卸熔芯时不会触电。瓷插式熔断器应垂直安装。
5、配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。照明配电箱内，应分别设置零线（N线）和保护零线（PE线）汇流排，零线和保护零线应在汇流排上连接，不得绞接，应有编号。
6、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。金属壳配电箱外壳必须可靠接地（接零）。
