配电箱上uca和uab分别是什么意思

陈师傅 2026年10月10日 阅读 (11)

感谢邀请。

我用向量来说明这个问题吧。

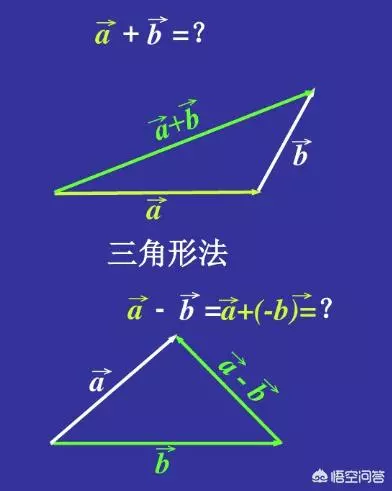

首先要知道向量这个概念,向量是指一种既有大小又有方向的量,又称为矢量。向量的加减法则遵循三角形法则,即将各个向量依次首尾顺次相接,结果为第一个向量的起点指向最后一个向量的终点。如下图所示。电压也是向量,加减运算要遵循三角形法则。

配电箱上uca和uab分别是什么意思(1)

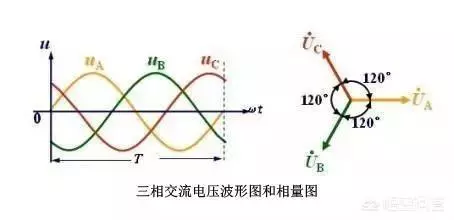

我们知道,对称三相电源是由三个频率相同、振幅相同、相位彼此相差120度的正弦电动势作为供电电源的电路,如“三相交流电压波形图和向量图”所示。

配电箱上uca和uab分别是什么意思(2)

在三相四线制供电系统中,各相线(火线)与零线之间的电压称为相电压,分别用Ua、Ub、Uc表示,大小为220V,用矢量表示为

配电箱上uca和uab分别是什么意思(3)

各相线(火线)之间的电压称为线电压,分别用Uab、Ubc、Uca表示,用矢量表示为

配电箱上uca和uab分别是什么意思(4)

根据向量的运算法则,可知

配电箱上uca和uab分别是什么意思(5)

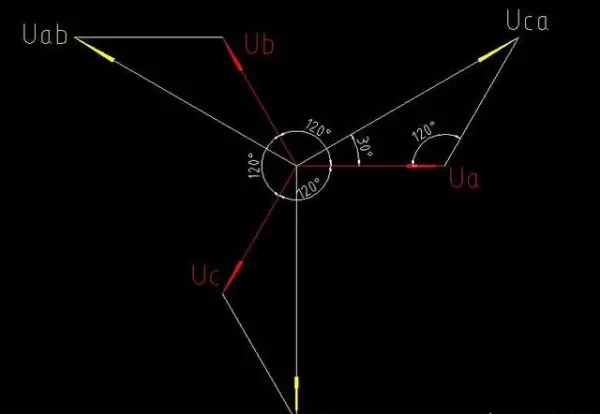

根据三角形法则画出矢量图如下:

配电箱上uca和uab分别是什么意思(6)

根据等腰三角形的关系可知。

配电箱上uca和uab分别是什么意思(7)

。同理可知

配电箱上uca和uab分别是什么意思(8)

。这就是两根不同的220V火线之间是380V的原因。其实,这个问题还可以根据三角函数公式进行计算,较为繁琐不再赘述,题主有兴趣可以自行推导。
