附着力的划格法测试标准主要有ASTM D3359 Method B ISO 2409和GB。两者的测试方法和描述基本相同，只是对于附着力级别的说明次序刚好相反。ASTM D3359是5B-0B为由好到坏，而ISO 2409是0-5为由好到坏。这里主要介绍ISO 2409的测试方法。
ISO 2409划格法测试中使用的刀具有多刃和单刃两种，由于多刃刀具对＞120微米的干膜厚度或较硬的涂层不容易平稳地切割漆膜，因此推荐使用单刃刀具。为了避免人为误差，发展有电动划格法附着力测试仪，可以自动划格，刀具压力可以预先调校。使用单刃刀具，还需要具有不同间距的仪器，透明压敏胶带以及X2或者是X3的放大镜也是不可缺少的试验用材料。

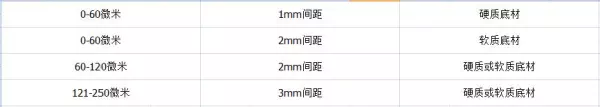

不同的漆膜决定了不同的划格间距，底材的软硬程度也对其有影响，下面是不同漆膜厚度与底材相对应的划格间距：
附着力测试标准ISO 2409测试程序如下：
1.测量漆膜，以确定适当的切割间距
2.以稳定的压力，适当的间距，匀速的切割漆膜，刀刀见铁（直透底材表面）
3.重复以上操作，以90°角再次平行等数切割漆膜，形成井字格。
4.用软刷轻扫表面，以稳定状态卷开胶带，切下75mm的长度
5.从胶带中间与划线呈平行放在格子上，至少留有20mm长度格子在外用手抓着，用手指摩擦胶带
6.抓着胶带一头，在0.5-1.0s内，以接近60°角撕开胶带。保留胶带作为参考，检查切割部位的状态，ISO 12944-6中规定，达到0级或1级为合格。

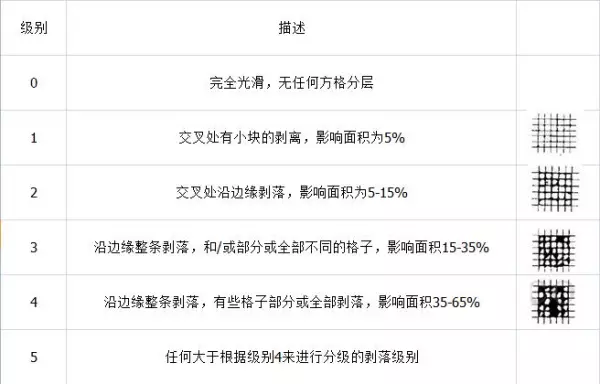

7.
在ISO 12944中规定，附着力须达到1级才能认定为合格，在GB中，附着力达到1-2级别认定为合格。很多重大项目的防腐蚀涂装规格书中，规定测试样板的涂层附着力必须达到1级。
涂层附着力案程供应商，解决材质涂装喷涂附着力差、掉漆问题--东莞炅盛处理剂
地址：东莞市东城区牛山外经工业园中丰园区B栋4楼
