单开开关接线的正确方法

陈师傅 2027年03月09日 阅读 (46)

一、接线前准备

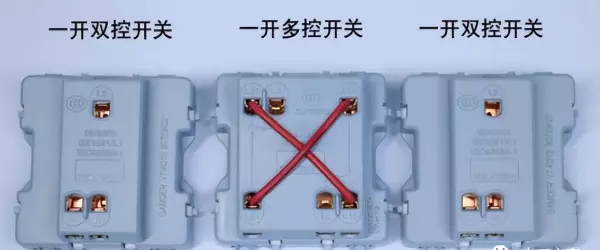

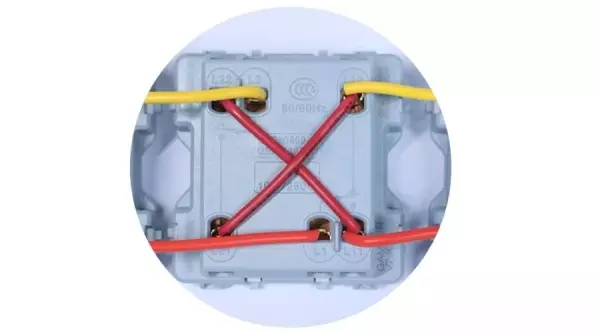

一开多控开关,可实现多地(3地以上)控制一盏灯。以一开三控为例子,要准备1个一开多控开关、2个一开双控开关。(家的一开多控开关在出库前,统一把其中的两根电线连接好,如下图。它安装起来更省工、省时)

单开开关接线的正确方法(1)

二、弄清接线思路

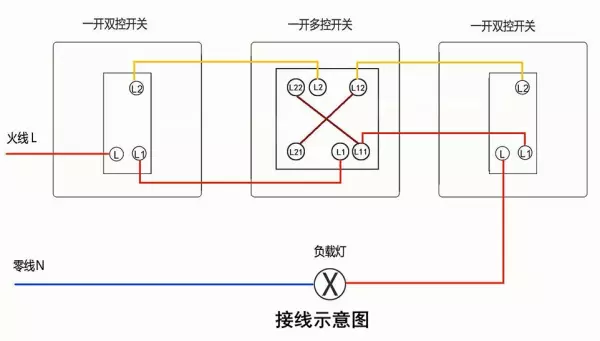

电工在安装一开多控开关之前,必须弄清它的接线方法。

单开开关接线的正确方法(2)

三、准确地安装

第1步

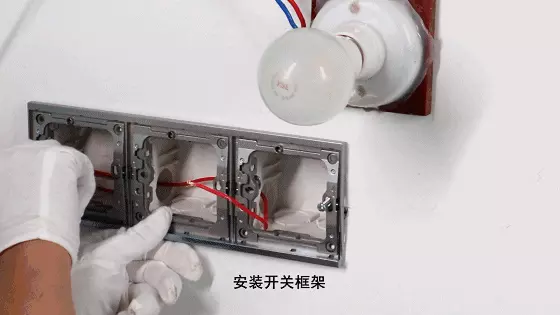

安装外框。

单开开关接线的正确方法(3)

第2步

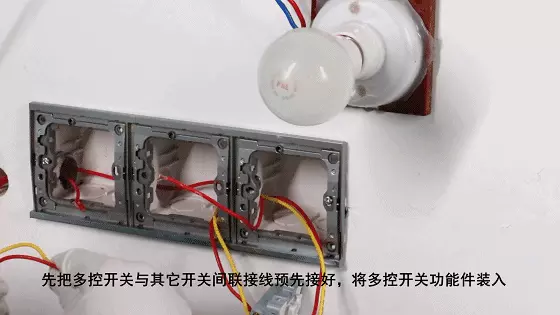

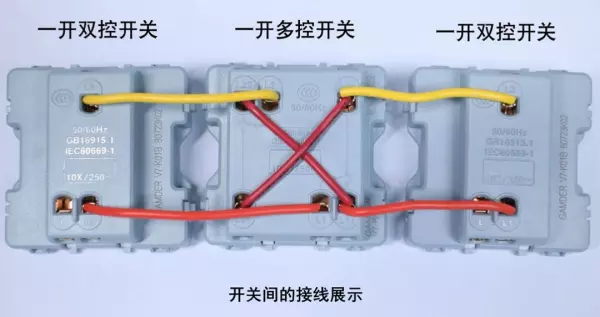

先将一开多控功能件上的电线都连接好,再将它推入暗盒。

单开开关接线的正确方法(4)
单开开关接线的正确方法(5)

第3步

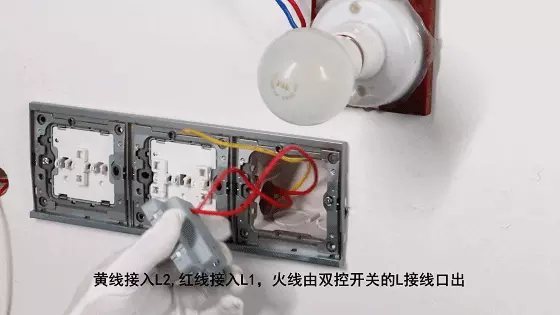

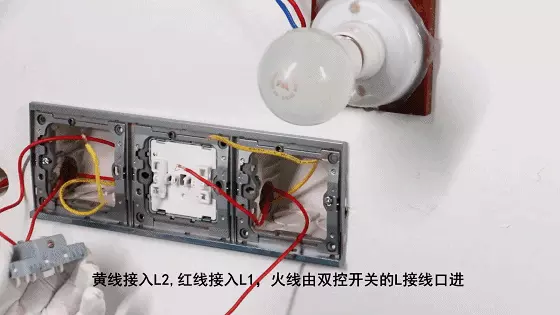

按照下图依次将2个一开双控开关连接好。

单开开关接线的正确方法(6)
单开开关接线的正确方法(7)
单开开关接线的正确方法(8)

第4步

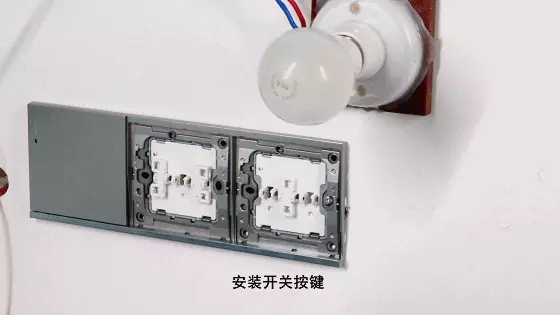

将开关按键扣上。注意LED指示灯始终在左上角,否则装反。

单开开关接线的正确方法(9)

第5步

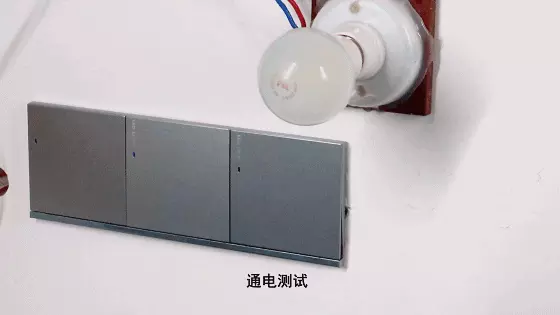

通过演示,三个开关都能控制同一盏灯。

单开开关接线的正确方法(10)

一开多控开关接线,一定要准确。否则,很可能引起短路、触电等事故。亲们学会了吗

郑重声明:以上内容来自网络,请酌情参考,并以实际为准。如遇到问题发送具体情况老陈联系!
