调红色PA6+GF15% 塑料外壳调红色实物举例
一、PANTONE 色卡上的红色系
PANTONE 色卡上的红色系颜色如图 1 所示。
图 1 PANTONE 色卡上的红色系
红色系中除了不偏黄也不偏蓝的大红色外，其他颜色都有两种色光偏向，一种偏黄光，一种带蓝光（偏紫）。随着黑、白颜色的掺入量不同，呈现出深浅（明度）不同的多种红色。随着颜色的饱和度不同，呈现出鲜艳度（彩度）不同的多种红色。在调色中调整鲜艳度有增加饱和度和选用荧光红色色粉两种方法。
二、红色系列色粉选用技巧
红色系列色粉原料与颜色的色光偏向一样，总体分为蓝光红（偏紫，如玫瑰红）和黄光红（如大红、橙红）。根据着色力浓度又有深浅之分，有深蓝光红（如深红、紫红、玫瑰红色），深黄光红（如栗红，暗红）。
荧光红系列也分为蓝光红（如荧光桃红、荧光紫红）和黄光红（如荧光红、荧光橙红）。
根据色粉与塑料原料的耐温、相容、分散、迁移等物理适应性的不同，每种色系又分成软胶色粉与硬胶色粉。调软胶制品要根据色相选用与软胶原料相适应的蓝光红或黄光红。调硬胶制品要根据色相选用与硬胶原料相适应的蓝光红或黄光红。再根据样板深浅程度，确定选用着色力高还是着色力弱的颜料。根据样品的鲜艳度考虑是否要加入荧光色粉。最简单的判别办法是在灯箱内 UV 灯光下照看是否有荧光。根据透明程度考虑是用透明色、遮盖力一般的色粉或是遮盖力强的色粉。在定基础配方之前，每一个因素都要考虑进去。红色系列颜色如图 2～ 图 5。

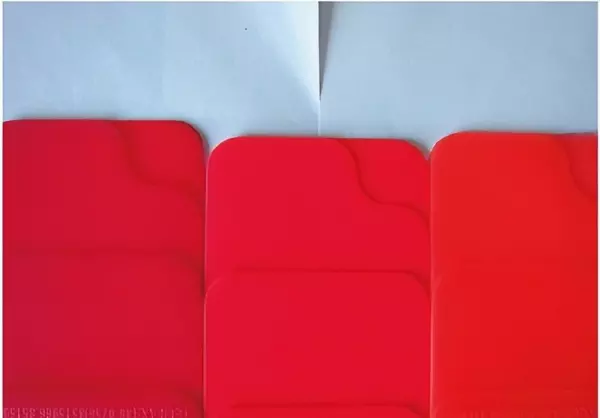

图 2 偏紫的红，大红与深红色
图 3 偏紫的、大红色的、偏黄的荧光红

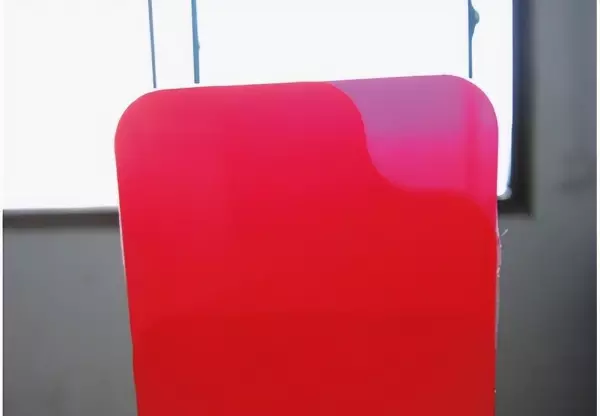

图 4 蓝光红，表面红色带紫光，底色偏紫

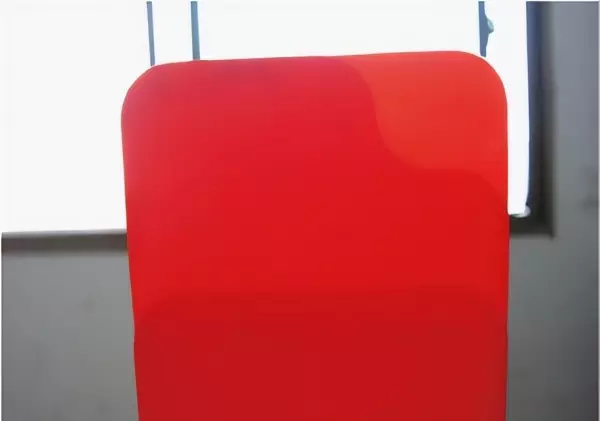

图 5 黄光红，表面大红色，底色偏黄
在选择色粉时还要分清色粉的底色与面色，如前所述，底色指光的透射所反射的可见光；面色指光的折射，也就是物体表面反射的可见光。
这里涉及到一种颜料的同色异谱现象，也就是面色色相相同，而底色不同，即组成这个色相的光谱成分不同。
同样一个颜色，有的底色会偏红，有的底色会偏黄，但面色一致，肉眼看不出太大的色差。
三、PA6+GF15% 料调红色实物举例
1.审样
塑料原料为 PA6+GF15%，成型温度一段 260℃、二段 270℃、三段 280℃；烘料 120℃，4h，对色光源为自然光，样品的底色、面色如图 6 和图 7 所示。

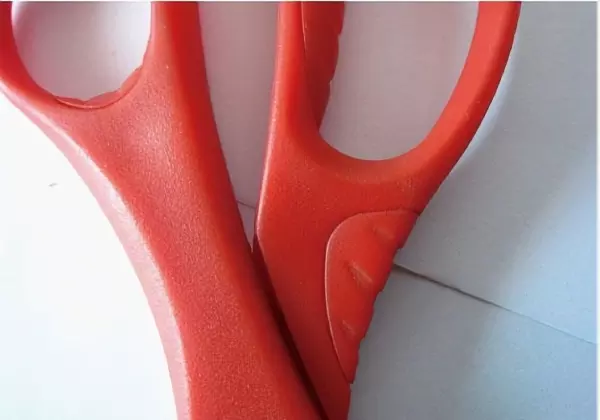

图 6 面色红，偏黄，颜色鲜艳

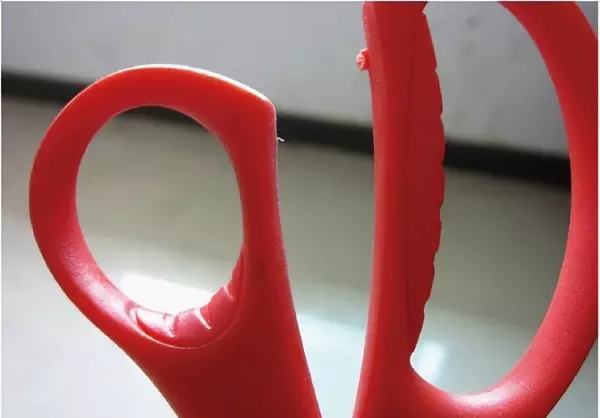

图 7 底色较实色，透明度很低
首先来整理调色思路。
第一，尼龙料（聚酰胺）属于硬胶，需要耐高温。
第二，色相是红色；红色系颜色只有偏黄光和偏蓝光两种偏向，要选用耐高温的硬胶红色系列偏黄光的色粉。
第三，根据样品的实色程度与鲜艳程度来判断是否用黑、白与荧光红色粉。
调红色与黄色一般不直接加增白剂（因为红色内多带有黄光，黄粉压增白剂）。如果样品比较鲜艳，要使用荧光红系列组合来调配。
样品面色红色，偏黄，颜色鲜艳，底色很实色，透明度低。光泽度可以不用考虑，与原料和模具有关。
2.选色粉
（1）本着先调深浅后调色相的原则，样品的透明性很少，PA 料的本色也是不透明的，样品红色深浓鲜艳，表面又反白，据经验估计初定 30g 钛白粉。
样品红色的饱和度很高，很鲜艳。依据色粉原料着色力的经验，选用黄光红原色粉6g；带黄光荧光红色粉20g，相当于原色粉 2g，占黄光红原色粉的 30%。共计黄光红原色粉量为 8g。
考虑到样板偏黄较重，选用耐高温、偏红光的黄色色粉，3g，占红色原色粉的 1/4。
（4）因为加有 30g 钛白粉且原色粉较多，再加入扩散粉 20g 增加扩散效果。
经过审样估计，拟定基础配方为：
钛白粉：30g
黄光红：6g
荧光红 1/10：20g
红光黄 3/4：3g
扩散粉：20g
合计 79g 一份打板，效果如图 8 所示。

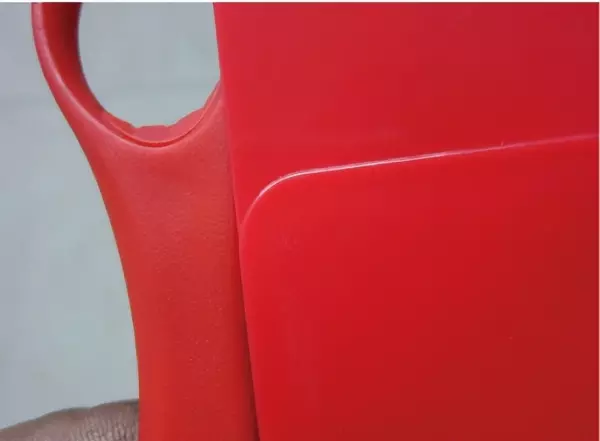

图 8 第一次试板比样板偏深，偏红，不够黄
在打样前要根据厂家生产工艺所提供的成型温度打板，如果没有特殊要求，就按该原料合适的成型温度打板，同时按一定比例加入白矿油、扩散油等润湿剂、分散剂，与塑料原料摇匀后再打板。
3.比色
第一次试板与样板相比较偏深，偏红，不够黄。要估计出偏深的量占多少比例，然后调整配方。通过增减色彩的饱和度来调整色相的色差。
因为不够黄，要加大红光黄色。增加了 1.5g，占原 3g 的 50%。因为减红的同时，红中的黄色也减掉了，可以稍为加大黄色的加入量。减红色的同时黄色也就突出了。其它不变。在调色中一次更改的因素不要太多，过多的话，该色粉在树脂中的比例变化就不会很清楚。特别是钛白的量不要轻易改动。
调整后的配方为：
钛白粉：30g
黄光红：4.5g，减少了 1.5g，占原黄光红 6g 的 20%
荧光红 1/10：20g
红光黄 3/4：4.5g
扩散粉：20g
共计减红 20%，增黄 50%
合计 79g 一份打板，效果如图 9 所示。与样板色比较还是偏红，偏艳，不够黄，不够灰。

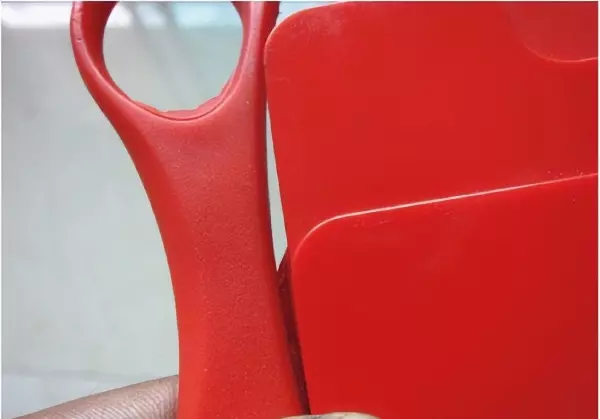

图 9 与样板色比较还是偏红，偏艳，不够黄
4.微调
与样板色比较还是偏红，偏艳，不够黄。估计整体偏深，偏红，偏艳 10%～15%。深、红、艳也就是代表色彩三属性中的明度、色相、彩度，这三个要素要同时考虑。调色思路还是减红加黄。调整后的配方为：
钛白粉：30g
黄光红：4g，减少了 0.5g
荧光红 1/10：15g，减少了 5g，相当于原色粉 0.5g
红光黄 3/4：5g。增加了 0.5g
扩散粉：20g
共计减红 1g，约占原来红色量的 15%，增黄 0.5g 约占黄色总量的 10%。
合计 74g 一份打板，效果如图 10 所示，与样板颜色基本接近。

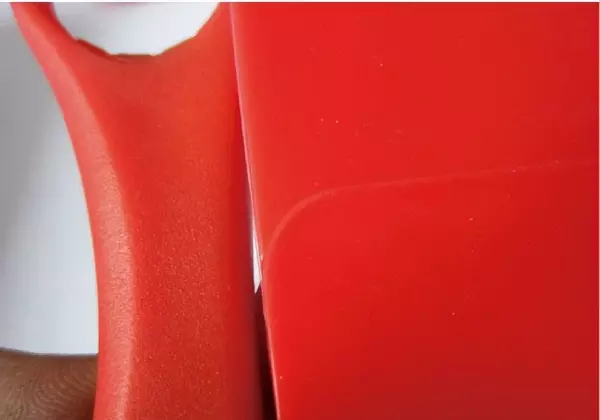

图 10 与样板颜色基本接近
四、调红色系列要点与技巧
① 在红色中加入白色、黑色与增白剂都会不同程度的朝紫的方向发展，同时变成浅红、深红与紫红。
② 拼色原则：光大红+ 红光蓝 = 紫红；黄光红 + 红光黄 = 橙色；红多为橙红，黄多为橙黄。
红色光与绿色光互为补色，少红就偏绿，在调色中要避免三原色红、黄、蓝同时出现在配方里，而造成颜色发暗。调灰色例外，调灰色时根据三原色掺入的比例不同可呈现出不同的色相。
③ 调深红色不够深时，要分清楚是色彩深浓还是黑灰成分。是深浓加色粉，是黑浓的深加黑色。
黄光红 + 黑 = 带橙色色光的深红，蓝光红 + 黑 = 带玫瑰紫的深红；根据加入的比例不同而呈现出不同色相。
④ 调浅红色时，红 + 白 = 浅红，同时变紫。
⑤ 同时加入黑白两色，根据加入比例不同，呈现出不同深浅的红灰色。
⑥ 如果色相不够鲜艳（亮度），可以选用荧光红色、荧光橙红、荧光橙黄、荧光桃红等色粉。红色系列一般不直接加入增白剂。
