开关面板l1和l2怎么接线

陈师傅 2027年09月12日 阅读 (25)

开关上有L、L1、L2,那说明这个开关是一个一位双联开关或者是一个两位单控开关

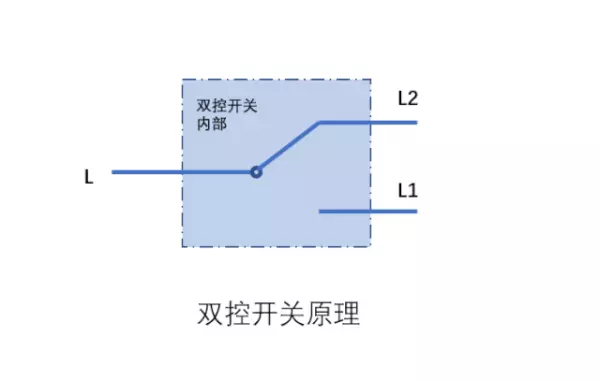

“双联开关”也叫“双控开关”,它一共有三个端子,其中L为公共端。拨动开关时,公共端L和其他两个端子L1、L2以此接通或断开。它的结构原理如图所示:

开关面板l1和l2怎么接线(1)

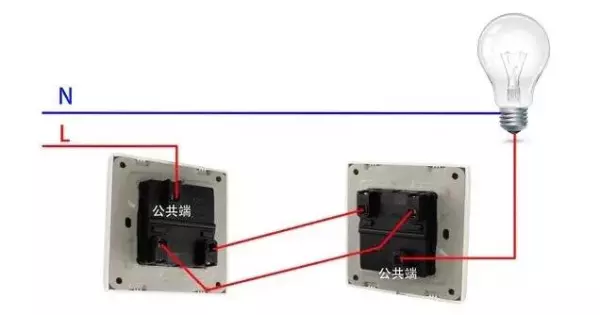

双控开关一般两个组合起来用,可以实现在两个不同的地方控制一个用电设备。就比如我们能在卧室门口和床头两个地方控制同一盏卧室灯,接线如图所示:

开关面板l1和l2怎么接线(2)

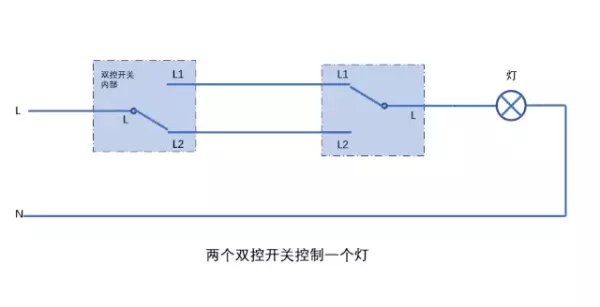

原理图如下所示:

开关面板l1和l2怎么接线(3)

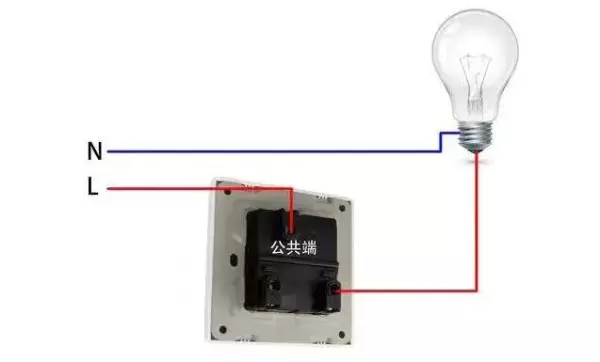

还可以当作普通开关(单控开关)控制一个灯,接线如图所示:

开关面板l1和l2怎么接线(4)

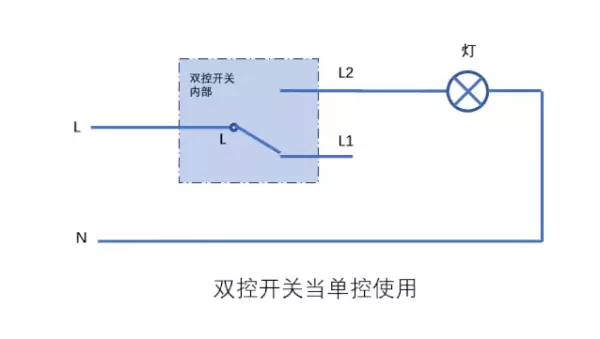

原理如图所示:

开关面板l1和l2怎么接线(5)

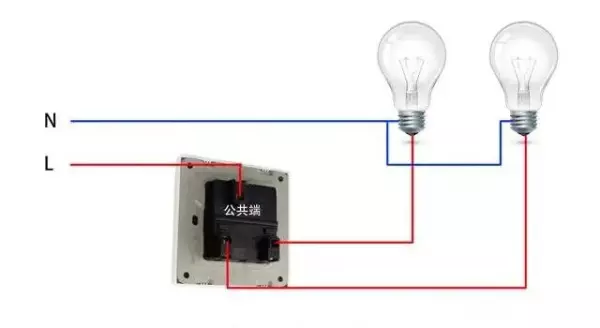

两位单控开关可以分别控制两个灯,接线如图所示:

开关面板l1和l2怎么接线(6)

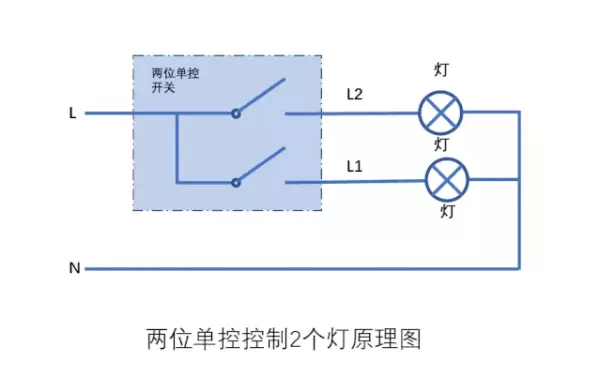

原理如图所示:

开关面板l1和l2怎么接线(7)

看了这些介绍,你学会怎么去接开关灯线了吗,欢迎留言告诉我。

郑重声明:以上内容来自网络,请酌情参考,并以实际为准。如遇到问题发送具体情况老陈联系!
