第一部分

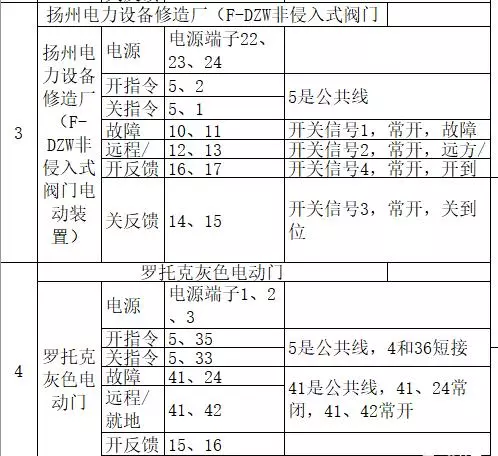

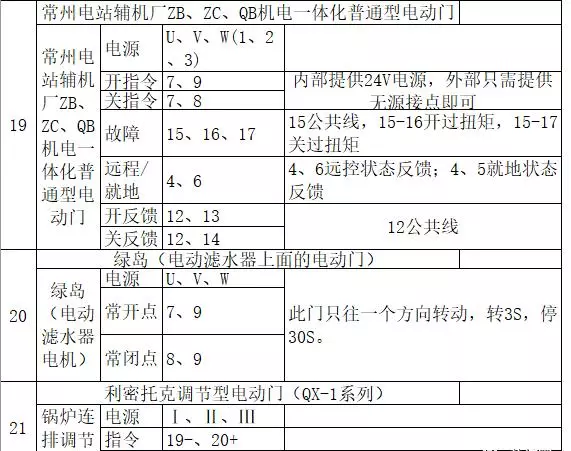

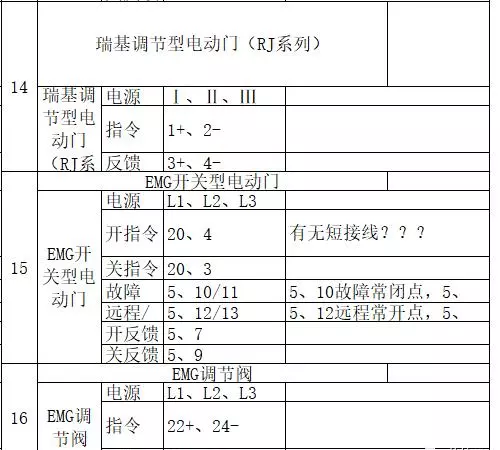

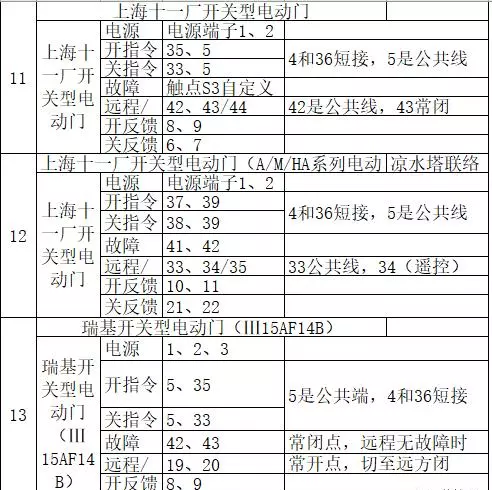

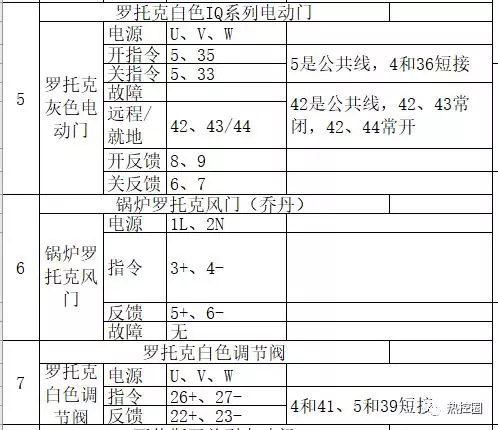

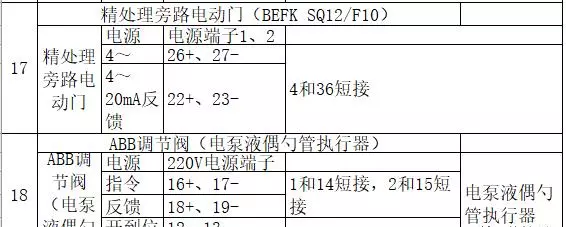

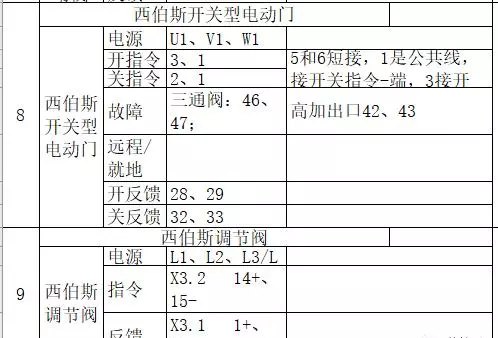

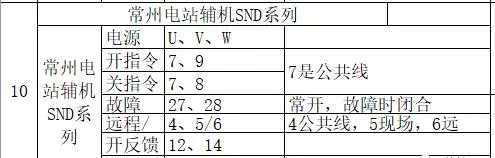

各种电动门接线汇总
第二部分
一、 Rotork
1．作调节型执行机构（IQM型）：
4~41短接 5~39短接
26+、27-模拟信号指令
22+、23-阀位反馈信号
2．作开关型电动阀门（IQ型）
4~36短接
5~34短接（有停止指令中间停不短接）
指令：开：35、5 关：33、5
反馈：开：8、9 关：6、7
模拟量电流反馈：22+、23—
电源失电故障反馈：42、43（常闭）
进口电动门指令一样，反馈开为：15 16
二、 Autork
1、作调节型执行机构（IKM型）：
4~36短接 5~39短接
模拟信号指令：26+、27—：
阀位反馈信号：22+、23—
2、作开关型电动阀门（IK型）
4~36短接
5~34短接（有停止指令中间停不短接）
指令：开：35、5 关：33、5
停：34、5
反馈：开：8、9 关：6、7
模拟量电流反馈：22+、23—
电源失电故障反馈：42、43（常闭）
三、 Auma
1、作调节型电动阀门
指令：2+、3— 反馈：24+、23—
2、作开关型电动阀门
指令：开：3、11 关：2、11、停：11 4
反馈：开：39、40 关：35、36
四、 扬州西门子一体化电动门
1、LK系列
（1）、作调节型电动阀门
模拟量指令：15+、16
模拟量反馈：13+、14
（2）、作开关型电动阀门
指令：开：18、21 关：19、21
反馈：开：3、4 关：1、2
模拟量反馈：13+、14—；
（3）、电源
AC380V:22(A)、23(B)、24(C);
AC220V:23(L)、24(N)
2. WK系列（国产技术）
作开关型电动阀门
指令：开：3、4； 关：2、4
停止指令1、4
反馈：开：17、18； 关：5、6
模拟量反馈：8+、7— 电源故障：9 21
自保持：X11需点动则将此插头拔掉
五、 sipos执行机构
1、ECOTRON经济型：带继电器板的圆形插头式连接（电动门）
短接：5、6端子
指令：开：3、1； 关：2、1
紧急关：9、10 停：4、1
反馈：开：28、29； 关：32、33
模拟量反馈：7+、8—
2 、PROFITRON 专业型：
带继电器板的圆形插头式连接（调节门）
模拟电流指令：11+、12
模拟量反馈：7+、8—
3、ECOTRON经济型
带继电器板的直接连接（电动门）；
分X3：1、X3：2、X1、X2四个端子排
短接：18、19端子（X3：2端子排）
指令：开：5、3；（X3：1端子排）
关：4、3 停：6、3
反馈：开反馈接1、2；（X2端子排）
关反馈接5、6
电源接X1端子排L1、L2、L3
4、PROFITRON 专业型
带继电器板的直接连接（调节门）；
分X3：1、X3：2、X1、X2四个端子排
短接：18、15端子（X3：2端子排）
模拟量指令：14+、15-（X3：2端子排）
模拟量反馈：1+、2-（X3：1端子排）
开反馈：1、2（X2端子排）
关反馈：5、6
电源失电故障：17、18（常闭）
六． SCHIEBEL（点动控制接线）
短接：2~3端子（提供电源）
指令：开：1、 4 关：1 、 3
电流反馈：23 24
七． ABB调门
指令：34 33
反馈：35（—）36（+）
短接：21~15 22~16 21+ 22—
ABB电动门
指令：开11 12 关 13 14
反馈：开7 8 关 9 10
ABB气动门
指令：11 12（用于向控制部分供电）
反馈：31 32（需DCS提供24电源）
八． 马来西亚产ROTORK（非一体化）
电源：1 2 3
关行程开关（常开）：8 9
开行程开关（常开）：17 18
电流位反：32— 23+
九． QP10POO—02（ROTORK）
指令：关33 34 开34 35
反馈：开15 16 关6 7
十． 1614X90—04（ROTORK）调门
指令：22+ 13—
反馈：32+ 23—
十一. 1410—50 ROTOCK（上海国产）
调门 指令：22+ 13—
反馈：32+ 23—
电动门点动
指令：开39 37 关 39 38
反馈：开15 16 关 8 9
如需要自保持则短接：36~39
电源失电故障：41 42
十二．湖南力升信息设备有限公司
短接：1~2 1~5
电源：L1 L2 L3
指令：开2 3 关：2 4
反馈：开6 8 关：7 8
力矩开关：开11 9 关 11 10
十三 .ABB电泵勺管调门
指令：26+ 27—
反馈：30+ 31—
电源：14+ 15—
十四. 江苏白云电力机器厂产电动门
电源：11 12 13（A排）
指令：3+ 4—
反馈：5+ 6— 远近控切换：7 8
（B排）反馈：开1 2 关 3 4
十五. PS 接线
反馈：7+ 8—
指令：3+ 4—

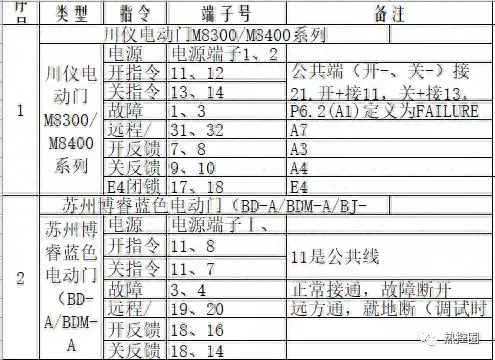

十六 .重庆川仪电动门
电源；L1 L2 L3 PE接地
24V内部电源21+ 22—
指令：关21 13 开21 11
反馈：关9 10 开 7 8
短接：22 ~ 12 24~14（是否可以不短接）
重庆川仪调门
短接：21~15 22~16
指令：34+ 33—
位反：36+ 35—
十七 .常州兰陵一体化阀门接线
指令：开6 8 关6 7 停 6 9
反馈：开5 6 关9 10
短接2 5用于远近控
1+ 2—用于提供控制板电源24V
十八. 电泵勺管接线
电源（110V）：1 2
紧急指令：开6 7 关6 8
电流指令：9+ 10—
反馈：11+ 12—
十九 .瑞基RA系列电动门
指令：关5 33 开5 35
反馈：关6 7 开10 11
短接：5~34（用于自保持） 4~36
RQ系列调门
反馈：22+ 23—
指令：26+ 27—
二十.AUMA电动门接线（非一体化）
关行程开关：9 10 11 12
关力矩开关：1 2 （常闭）
开行程开关：13 14 15 16
开力矩开关：5 6 （常闭）
21. 天津百利SMC系列接线图
指令：开：34 17 关：34 18 短接：20 35
反馈：开：24 28 关：26 28 故障：16 15
（端子号以号码筒上数字为准）
22. 上海自动化仪表十一厂 1410-50-CA（接线图）
指令：开36 37 关36 38 自保持：36 39
反馈：开10 11 关8 9 故障：41 42
23 、JORDAN美国乔登接线
电源：1 火线 2 零线 指令：3 4
反馈：5 6
24. 扬州电力设备修造厂 型号：040-0.5WZ接线
电流反馈：4 5 指令：关7 9
开：8 9 9 DC24V：13+ 14—
25 、德国EMG接线
电动门：指令：开：20 3 关：20 4 停；20 2 短接：21 1
反馈：关：5 7 开；5 9
故障：5 10
调门：指令：22+ 24— 反馈；23+ 24—
26 、扬州电力设备厂 型号：LU—10—1
接线端子 ：1 2 3 （电阻）
11 5 开行程力矩常闭接点
11 6 关行程力矩常闭接点
11 8 开行程力矩常开接点
11 9 关行程力矩常开接点
7 力矩常开公共点
D1 D2 D3 电机电源380V
说明：仅做参考，以实际说明书为准。
第三部分
1 RAGA电动门接线端子:
开指令： 5 --35
关指令： 5--33
开反馈： 6--7
关反馈： 10--11
故障： 42 --43
4—36 ，5—34短接
2 ABB电动门接线端子:
开指令： 21 --11
关指令： 23--13
开反馈： 7--8
关反馈： 9 --10
故障： 4 --5
22—12，24—14 短接
3 英国ROTORK电动门接线端子:
开指令： 5 --35
关指令： 5--33
开反馈： 15--16
关反馈： 6 --7
故障： 24 --41
4--36 ，5—34短接
4 EMG两位式电动门接线端子:
开指令： 4 --20
关指令： 3--20
开反馈： 5--9
关反馈： 5 --7
故障： 5 --10
1--21 短接
5 EMG调节型电动门接线端子:
指令： 22 --24
反馈： 23….24
关反馈： 5…7
开反馈：5…9
故障： 5 --10
1--21 2…20短接
6 乔丹调节型电动门接线端子:
指令： 3…4
反馈： 5…6
电源：1…2
7 AUTORK（IKM）电动门接线端子:
指令： 26 --27
反馈： 22—23
开反馈： 6—7
关反馈：8---9
5—39，4—41 短接
8 AUTORK（IK）电动门接线端子:
开指令： 5--35
关指馈： 5—33
开反馈： 8—9
关反馈：6--7
故障： 42 --43
4—43 短接
9 AUTORK（IQ）电动门接线端子:
开指令： 5--35
关指令： 5—33
开反馈： 8—9
关反馈：6--7
故障： 42 --43
4—36 5—34短接
10 AUTORK调节型
指令： 26 --27
反馈： 22—23
关反馈： 6—7
开反馈：8---9
故障： 4 --5
5—39，4—41 短接
11 RAGA调节型
指令： 26 --27
反馈： 22—23
关反馈： 6—7
开反馈：10--11
故障： 4 2 --43
5—39，4—41 短接
12 上义调门调节型
指令： 26 --27
反馈： 22—23
关反馈： 6—7
开反馈：8---9
故障： 4 2 --43
5—39，4—41 短接
13 AUMA两位式电动门接线端子:
开指令： 3 --11
关指令： 2--11
开反馈： 39--40
关反馈： 35 --36
故障：14 --15
杨修阀门两位式电动慢开门：
指今：开，3，4
关，2，4
反馈：开，17，18
关，5，6
故障，9，21
远方，10，11：自保持，19，20：
电源：220VAC，24L，12N
埃柯特：
指今：开，3，1
关，4，1
反馈：开，8，9
关，6，7
故障，12，13
14．15阀位
远方，10，11：自保持，19，20：
第四部分
一、 ROTORK
1、 作调节型执行机构(IQM型)
4—41短接 5,39短接
26， 27, 模拟信号指令
22， 23, 阀位反馈信号
2、作开关型电动阀门(IQ型)
4,36短接 5,34短接 (有停止指令中间停不短接)
指令:开:35，5 关:33，5
反馈:开:8，9 关:6，7
模拟量电流反馈:22， 23。
电源失电故障反馈:42 ，43 (常闭)
二 Autork
1 作调节型执行机构(IKM型):
,36短接 5,39短接 4
模拟信号指令:26， 27。
阀位反馈信号:22， 23。
2 作开关型电动阀门 (IK型)
4,36短接 5,34短接 (有停止指令中间停不短接)
指令:开:35，5 关:33，5 停:34，5
反馈:开:8，9 关:6，7
模拟量电流反馈:22， 23。
电源失电故障反馈:42， 43 (常闭)
三 、 Auma
1 作调节型电动阀门
指令:2，，3, 反馈:24，， 23, 2 作开关型电动阀门
指令:开:3，11 关:2、11 停:11、4
反馈:开:39、40 关:35、36
四、扬州西门子一体化电动门
1、 LK系列
1)、作调节型电动阀门
模拟量指令:15，、16。
模拟量反馈:13，、14。
2)作开关型电动阀门:
指令:开:18、21 关:19、21
反馈:开:3、4 关:1、2
模拟量反馈:13，、14。
3)电源
AC380V:22(A)、23(B)、24(C)
1/4页
AC220V:23(L)、24(L)
2、 MK系列(国产技术)
作开关型电动阀门;
19,20短接
指令:开:3、4 关:2、4 停:1、4
反馈:开:17、18 关:5、6
模拟量反馈:8，、7, 电源故障:9 、21
自保持:X11需点动则将此插头拔掉
五、 Sipos执行机构
1、ECOTRON经济型:带继电器板的圆形插头式连接(电动门) 短接:5、6端子
指令:开:3、1 关:2、1 紧急关:9、10 停:4、1 反馈:开:28、29 关:32、33 模拟量反馈:7， 8。
2、PROFITRON专业型:带继电器板的圆形插头式连接(调节门)
模拟量电流指令:11， 12,，，8, 模拟量反馈:7
3、ECOTRON经济型:带继电器板的直接连接(电动门)
分X3:1、X3:2、X1、X2四个端子排
18、19端子 短接:
指令:开:5、3 关:4、3 停:6、3 (X3:1端子排)
反馈:开:1、2 关:5、6 (X2端子排)
电源接X1端子排L1、L2、L3
4、PROFITRON专业型:带继电器板的直接连接(调节门)
分X3:1、X3:2、X1、X2四个端子排
短接:18、15端子(X3:2端子排)
模拟量指令:14，、15,(X3:2端子排)
模拟量反馈:1，、2,(X3:1端子排)
开反馈:1、2(X2端子排)
关反馈:5、6
电源失电故障:17、18(常闭)
六(SCHIEBEL(点动控制接线)
短接:2,3端子(提供电源)
指令:开:1、4 关:1、3
电流反馈:23，、24。
七(ABB调门
指令:34，、33。
反馈:35,、36。
短接:21,15 、 22,16(用于提供远控电源)
21，、22,(内部提供的24v电源)
ABB电动门
指令:开11、12 关13、14
2/4页
反馈:开7、8 关9、10
ABB气动门
指令:11、12(用于向控制部分供电)
反馈:31、32(需DCS提供24v电源)
八(马来西亚产ROTORK(非一体化)
电源:1、2、3
关行程开关(常开):8、9
开行程开关(常开):17、18
电流位反:32,、23。
九(QP10POO,02(ROTORK)
指令:关33、34 开34、35
反馈:开15、16 关6、7
十(1614X90-04(ROTORK)调门
，、13, 指令:22
反馈:32，、23。
十一，1410,50 RORORK(上海国产)
调门 指令:22+、13。
反馈:32，、23。
电动门点动
指令:开39、37 关39、38
反馈:开15、16 关8、9
如需自保持则短接:36,39
电源失电故障:41、42
十二，湖南力升信息设备有限公司
短接:1,2、1,5
电源:L1 L2 L3
指令:开2、3 关2、4
反馈:开6、8 关7、8
力矩开关:开11、9 关11、10
十三，ABB电泵勺管调门
指令:26，、27。
反馈:30，、31。
电源:14，、15。
十四，江苏白云电力机器厂产电动门
电源:11、12、13(A排)
指令:3，、4。
反馈:5，、6, 远近控切换:7、8(7、8短接远控)
3/4页
B排 反馈:开1、2 关3、4
十五，PS接线
反馈:7，、8。
指令:3，、4。
十六，重庆川仪电动门
电源:L1 L2 L3 PE接地
24V内部电源:21，、22。
指令:关21、13 开21、11
反馈:关9、10 开7、8
短接:22,12、24,14(是否可以不短接)
重庆川仪调节门
短接:21,15、22,16
指令:34，、33。
位反:36，、35。
十七，常州兰陵一体化阀门接线
指令:开6、8 关6、7 停6、9
反馈:开5、6 关9、10
2,5 用于远近控 短接:
1，、2,用于提供控制板电源24V
十八，电泵勺管接线
电源(110V):1、2
紧急指令:开6、7 关6、8
电流指令:9，、10。
反馈:11，、12。
十九，瑞基RA系列电动门
指令:关5、33 开5、35
反馈:关6、7 开10、11
短接:5,34(用于自保持) 4,36
RO 系列
反馈:22，、23。
指令:26，、27。
二十，AUMA电动门接线(非一体化)
关行程开关:9、10 11、12
关力矩开关:1、2
开行程开关:13、14 15、16
开力矩开关:5、6(常闭)
（仅供产考，以执行机构什么书为准）
