上篇文章说到：不知道各位是否有此种经历，尤其对于光伏新能源产品，每当产品出现故障，业主总会让你进行故障分析，其实多数故障都可以总结为一个原因，那就是过电压，当然有的原因确实是过电压，也有的原因是拿过电压作为一个幌子，无论哪种情况，分析报告中都不可能只写过电压，起码你要结合既有的故障现象推断可能的原因，这时候就考验你是否全面了解各种可能的过电压原因，本篇文章就尽可能的统计所有过电压的可能原因，助力各位在问题分析时，能更加全面！
电力系统中产生过电压的原因多种多样，为了便于系统记忆，我把他的分类先进行整理，首先过电压可以分为外部过电压和内部过电压两大类（这是本人的习惯记法，当然也可以按照《GBT 18481 电能质量 暂时过电压和瞬态过电压》将过电压按照暂时过电压和瞬态过电压去记忆）。上篇文章说了外部过电压，本篇文章讲内部过电压。
内部过电压是电力系统内部运行方式发生改变而引起的过电压，分为操作过电压、谐振过电压和工频过电压。
一、操作过电压
1. 线路合闸过电压
当对输电线路进行合闸操作时，电源电压会通过线路的电感和电容进行能量交换，从而产生暂态的电压振荡。在合闸瞬间，电源电压的相位、线路的参数等因素相互作用，可能会导致线路上的电压升高，形成过电压。
2. 线路重合闸过电压
线路发生故障跳闸后，线路上可能会残留一定的电荷，同时系统的暂态过程尚未完全结束。在重合闸瞬间，电源电压与线路上残留的电荷以及系统的暂态过程相互作用，可能会产生比正常合闸操作更高的过电压。
3. 开断非阻性负载过电压
非阻性负载在正常运行时储存了一定的电场能量。当开关设备断开或投运时，这些储存的电场能量无法立即释放或可以立即感应出能量，就会在开关设备的断口处形成很高的电压，导致过电压的产生。

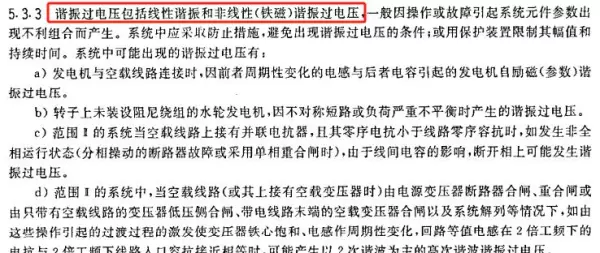

二、谐振过电压
1. 线性谐振过电压
在由线性电感和电容组成的回路中，当系统的自振频率与电源频率相等或接近时，回路发生谐振而产生的过电压称为线性谐振过电压。当系统中的电感和电容参数满足谐振条件时，就会发生谐振，回路中的电流和电压会大幅增加，产生过电压。

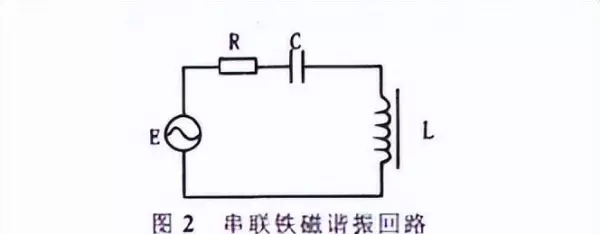

2. 非线性(铁磁)谐振过电压
在含有铁芯电感的非线性电路中，由于铁芯的非线性磁化特性，当系统参数满足一定条件时，发生铁磁谐振而产生的过电压称为铁磁谐振过电压。铁芯电感的电感量会随着电流的变化而变化，这是因为铁芯的磁化曲线是非线性的。当系统中的电容与这种非线性铁芯电感相互作用时，在一定的条件下就会发生铁磁谐振。铁磁谐振过电压的产生与系统的初始状态、电源的波动等因素有关。
铁磁谐振过电压的幅值和波形可能会随时间发生变化，而且可能会在系统中持续存在一段时间，对系统的稳定性和设备的安全运行造成严重影响。
三、工频过电压
其指系统中出现的频率为工频的超过额定值的电压。它是一种持续时间较长的过电压，比如当系统发生故障（例如单相接地故障）时，会导致工频电压的升高。此外，长距离输电线路的电容效应也可能引起此类过电压。
好了，本章到此结束！
