为什么Ping不通啊！求指点？
友情提醒，这个问题难度系数==初级难度（CCNA），只适合初级读者阅读，避免浪费宝贵时间。

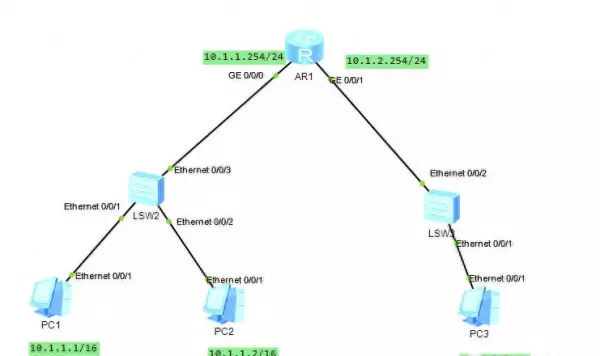

Q1: 为何PC1能Ping通PC2？或反之亦然？
PC1主观认为PC2和自己在一个广播域。
因为PC1用自己的网络掩码 /16和PC2的IP地址，做按位与操作，得到的网络ID = 10.1.0.0。
PC1的IP地址，与自己网络掩码/16，做按位与操作，得到的网络ID = 10.1.0.0。
既然两个网络ID相等，那么PC1与PC2处在同一个广播域，属于同一个网段的通信。
同一个网段的主机之间的通信，不需要网关（路由器AR1）的介入，PC1只要发一个ARP广播请求PC2的MAC地址即可完成通信。
Q2: 为何PC1 Ping不通PC3？反之亦然？
因为PC1认为PC3和自己在同一个网段，同一个广播域，网络ID都是10.1.0.0。
所以使用ARP广播请求PC3的MAC地址，由于路由器AR1天然隔离广播报文（自然包括ARP广播报文）。即从g0/0/0接口收到的广播，不会向其它接口g0/0/1转发。PC3压根无法收到PC1的ARP广播，自然也不会回复。
由于PC1一直无法请求到PC3的MAC地址，通信无法完成，反之亦然。
Q3：如何才能让PC1 Ping通PC3？
只要将
- PC1的IP地址/掩码（10.1.1.1/16）修改成（10.1.1.1/24）
- PC3的IP地址/掩码（10.1.2.3/16）修改成（10.1.2.3/24）
即可。
Q4：除了Q3的方法，还有其它方法吗？
只要将路由器AR1
- 接口g0/0/0 上开启Proxy ARP
- 接口g0/0/1 上开启Proxy ARP
即可。
当PC1 ARP广播请求PC3 的MAC地址时，尽管PC3不在这个广播域里，但是AR1的接口g0/0/0在这个广播域，能够收到ARP广播，于是用g0/0/0接口的MAC地址欺骗PC1 ，让PC1误以为这是PC3的MAC地址。
PC1只要能将Ping包封装好，并发给AR1，剩下的都由AR1来处理。AR1只要查一下路由，即可将Ping包从接口g1/0/0发出，并最终达到PC3。
Ping包的Reply同理可得。
Q5：除了Q3、Q4的方法，还有其它方法吗？
将AR1的g0/0/0、g0/0/1两个接口配置成switch port，并放入同一个二层桥。
由于AR1不再是一个三层路由设备，而是一个透明的二层桥接设备，所以PC1请求PC3的ARP广播，毫无障碍从AR1的bridge通行（从g0/0/0进，从g0/0/1出，反向的流量，两者颠倒）。
既然PC1能请求到PC3的MAC地址，自然可以Ping通了。
Q6：除了Q3、Q4、Q5的方法，还有其它方法吗？
- 在交换机LSW2找出一个空闲端口（假设为P1），需要这个空闲端口的VLAN ID和PC1连接的交换机端口VLAN ID相同。
- 在交换机LSW3找出一个空闲端口（假设为P2），需要这个空闲端口的VLAN ID和PC3连接的交换机端口VLAN ID相同。
- 用一根网线将P1、P2连起来，双方即可通信。
端口P1、P2可以同时为Trunk Mode，或者同时为Access Mode都是可以通信的。
