暖通专业作为机电设备的 3 大专业之一，在民用建筑和工业建筑中发挥着重要的、不可缺少的作用。一般来说，暖通专业会细分为几个方向：采暖、供热、通风、空调、除尘和锅炉。
我们日常生活中，接触最多的是通风和空调这两个方向，北方地区还有采暖和供 热。下面我们以空调这个方向为例，谈谈目前一般按照怎样的流程去设计的。
一、暖通设计的3个阶段
一个新的工程，在国内设计院，设计一般会有 3 个阶段，即方案阶段、初步设计阶段和施工图阶段。
1、方案阶段
方案阶段，一般是以建筑为主，暖通专业有时会不用去做，一些大型的民用或工 业项目，暖通专业也只是做一些简单的文本，说一说将来要做的一些东西，主要 采取的哪些技术手段等，基本是非常简单的。
2、初步设计阶段
在初步设计阶段，暖通设计除了要出文本外，还需要出一些图纸，让别人对要做的项目有一个初步的认识。比如以一个办公大楼为例，我们怎么去完成这个项目的暖通初步设计呢？首先，要了解这个将要做的项目的地点、性质、档次等相关情况，如果这个大楼在北方，那么就要去了解这个城市冬天是使用集中供热的采暖方式还是有独立的锅炉房供热？这个大楼是高档的写字楼吗？业主对这个大楼的定位如何呢？是倾向用分体空调还是集中空调呢？冬天是使用暖气片还是集中的中央空调系统呢？建筑专业对外立面有要求吗？诸如此类的问题都是在做设计前需要考虑的，需要我们与业主去沟通，与相关的政府部门去沟通，与相关设计专业去沟通。
在很多情况了解和确定后，便可以开始做设计了。一栋高档办公大楼，如果性质 单一，在 100m 以下，那么要作哪些设计呢？首先心中要有数。一般来说，应该有这几方面的设计要去做：
（1）大楼的中央空调系统
办公大楼一般采用新风加风机盘管系统，现在也有的大楼采用 VAV 的全空气系统，还有采用集中的地板加风机送风等，根据实际的状况， 确定一种系统的形式。主机是采用风冷式还是水冷式，是采用什么压缩方式的制冷机，根据要求，选择一种；水系统的主管如何去安排；水泵，制冷机如何去控制运行等等。
（2）大楼的消防通风系统
这样一栋大楼，人员众多，需要考虑火灾时候的逃生，按照相关的设计法规，考虑是否逃生的封闭楼梯需要设置加压送风系统，消防前室是否需要设置加压送风系统？走道是否需要设置机械排烟系统？卫生间的怎 样通风？大楼是否有地下停车场，如何去通风和机械排烟？是否有厨房，怎样排油烟？根据实际情况去确定。了解了要做的东西后，就可以按照以下的步骤去做了：
1）计算冬夏的大楼空调负荷（初步设计阶段，可以使用面积指标去估算），计算加压送风量，计算机械排烟量，计算地下车库的通风量及消防排烟量，计算变配 电机房的通风量，计算辅助用房的通风量，计算卫生间的通风量，等等。
2）布置系统，根据计算进行设备选型，向各专业提资料；这里的系统布置指主系统的设计，根据系统的布置，应向建筑专业提供你的机房位置及大小，管井位 置及大小，穿墙的大洞位置及大小，穿楼板的洞位置及大小，等等；向结构专业 提供机器设备的重量及大概位置，穿楼板的洞的大小及位置，等等。向电气专业 机器设备的用电量，主要的控制要求等等；向给排水专业提供你机器的排水点和 用水点等等。同时接受别的专业提供给你的专业资料。并根据各专业的汇总，调 整你的设计方案。
（3）文本整理
出制冷机房的设备布置图，水系统原理图，主管系统平面布置图， 主要送排风平面图，消防排烟平面图，机器设备明细表，初步设计说明等等。这样，一个完整的初步设计就基本完成了，再经过其他暖通设计师的校对、审核、审定，最终就可以签字出图了。
3、施工图阶段
施工图是工程项目实施的依据，它是在初步设计的基础上完成的。一般来说， 如果没有大的变化，基本上是按照初步设计时形成的思路进行深化设计；如果情况出现变化，比如说建筑方案作大的调整，实际情况和初步设计时不一样了，业主要求有新的变化了，那么整个暖通设计就需要重新去考虑。同样，我们以那栋 高级写字楼为例，继续它的施工图设计。所需设计的内容没有变，仍然是中央空 调设计，通风及消防排烟设计，设计及施工说明等几方面。
首先，是计算，包含空调冷热负荷的计算和通风量及排烟量的计算，设备的选型 计算等。在这个阶段，空调的冷热负荷计算需要按照国家的要求，采用逐时负荷 计算法，其中有冷负荷系数法和谐波法 2 种，选用其中一种就可以，空调负荷计算是非常复杂和麻烦的，现在有很多负荷计算软件，使用起来比较方便；通风量 及消防排烟量是根据国家颁布的有关法规或是设计手册中提供的一些要求进行 计算；设备选型计算是在系统大致确定后进行的，包含风机的选择，末端空调设 备的选择，水泵的选择，冷冻主机的选择等。

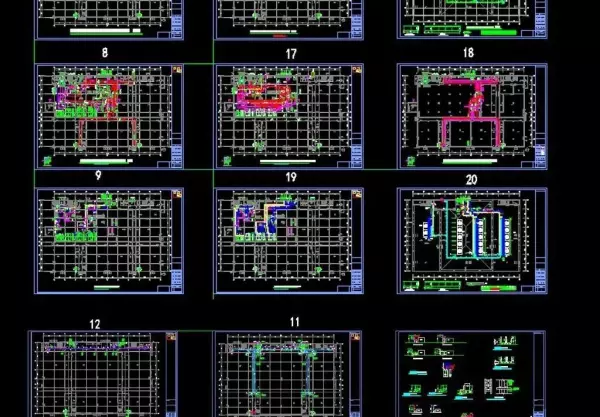

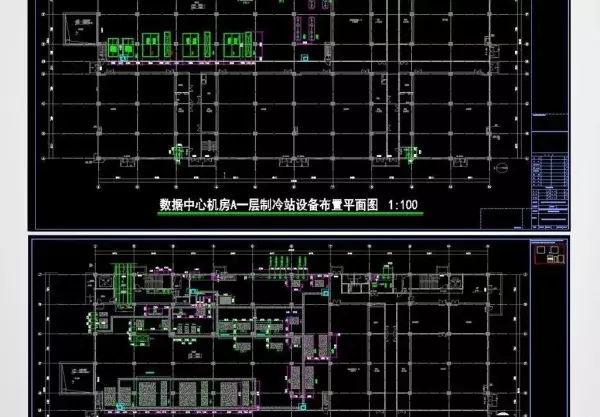

基本的参数和设备选择后，就可以进行系统的设计了，及绘制图纸阶段。施工图 设计要比初步设计阶段深化得多，图纸的深度要求是施工单位拿到图纸可以进行 实际施工了。那么需要怎样的一个深度呢？以那栋办公大楼来说，所需绘制的图纸有：各楼层空调通风平面图，各楼层消防排烟及送风平面图，各楼层空调水平 面图，冷冻机房平面布置图，各楼层空调机房大样图，空调、通风及排烟风系统 图，空调水系统原理图，冷冻机房水系统图，冷冻机房及空调机房剖面图，辅助 设备节点大样图，控制原理图，设计与施工总说明，设备材料表，安装明细表等。
在这些图纸中，我们要表达这个工程的大概情况，采用怎样的空调系统、通风系 统、消防系统和控制方式，我们怎样安排风管、水管的走向，标高，管径大小， 我们选择怎样的设备，这些设备是怎样排放的，怎样联系成为一个系统的，这个 系统是怎样工作的，我们要说明每一个功能房间需要多少的冷热量，需要多少的 送风量，采用怎样的保温防腐材料，采用怎样的隔振消音形式等等。
除了这些图纸外，我们在施工中，要参考那些国家和行业的标准图集，要参考哪些国家的设计及验收规范，这些也需要交代清楚。在做这些工作当中，同样需要 各个专业互提资料，这同初步设计是一样的。整个工作完成后，就可以出图了， 图纸在交给业主前，需要内部进行校对、审核和审定，有的地方还会有专业的审 图公司进行图纸的审查。
