电磁阀：控制流体的神奇装置电磁阀是一种利用电磁力来控制流体或气体流动的装置。它由阀体、阀芯、电磁线圈和弹簧等组成。通过通电产生磁场，使阀芯发生磁力吸引或排斥，从而控制介质的流动方向和速度。电磁阀在自动化控制系统、工业生产、石油化工等领域广泛应用，以其结构简单、响应速度快、可靠性高等优点备受青睐。
气动电磁阀根据功能和需要，有许多不同类型，其中最常见的是两位三通电磁阀和两位五通电磁阀。两位三通电磁阀适用于普通的流体控制，而两位五通电磁阀则适用于需要中间停止的气缸（执行器）。通和位是气动换向电磁阀的重要概念，不同的通和位构成了不同类型的气动换向电磁阀。
换向阀的阀芯位置决定了阀的工作状态，常见的有二位阀和三位阀。二位阀是指阀芯有两个不同的工作位置，而三位阀则有三个不同的工作位置。与阀芯对应的是阀体上的接口数量，这些接口可以与系统中的不同油管或气管相连。不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通。
因此，通过阀体上的接口数量，我们可以确定阀的“几通”属性。在图形符号中，方框表示阀的工作位置，方框内的箭头表示油路处于接通状态，但箭头方向并不一定表示液流的实际方向。方框内的符号“上”或“一”表示该通路不通。方框外部连接的接口数量表示阀的“几通”属性。
一般来说，进油口/进气口用字母p表示，回油/回气口用t(或o)表示，而连接执行元件的油口/气口用a、b等表示。有时图形符号中还会用来表示泄漏油口。电磁阀的设计和使用具有重要意义。合理选择电磁阀的类型和规格，可以更好地满足不同应用场景的需求。此外，电磁阀的安装和维护也需要注意，确保其正常运行和延长使用寿命。
总的来说，电磁阀作为一种控制流体的装置，具有广泛的应用前景。随着科技的发展，电磁阀的功能和性能将进一步提升，为各行各业的自动化控制系统带来更大的便利和效益。你对电磁阀有何看法？在你的领域中有没有应用电磁阀的场景？
欢迎留言分享你的观点和经验！【换向阀的工作位置与符号】在气动控制系统中，换向阀是一种重要的元件，常用于改变气路中的气流方向，控制执行元件的运动方向和速度等。换向阀一般都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。在图形符号中，中间的正方形表示二位阀的常态位。

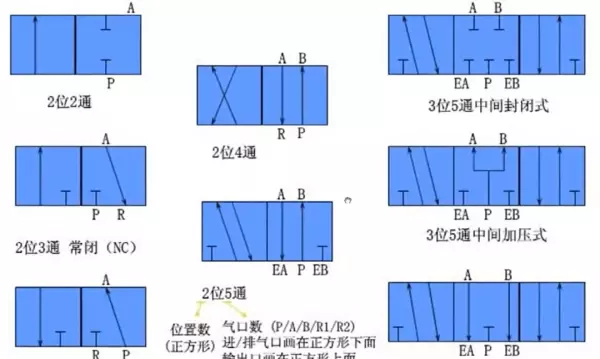

而利用弹簧复位的二位阀，则以靠近弹簧的方框内的通路状态为其常态位。在绘制系统图时，油路或气路一般应连接在换向阀的常态位上。几位，指阀门有几个工作状态，有几个工作状态就是几位。对应图形符号正方形有几个就是几位。几通，指其中一个正方形有几个点。对应图形符号箭头线和T。箭头线两端为两个点，T代表一个点。

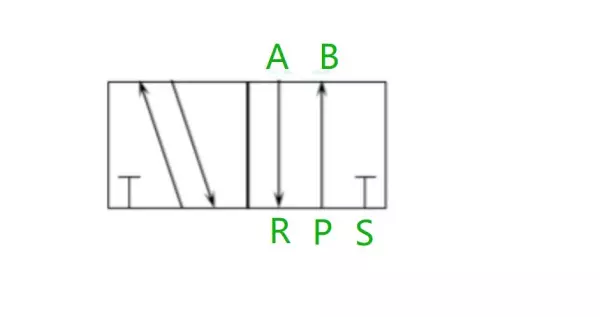

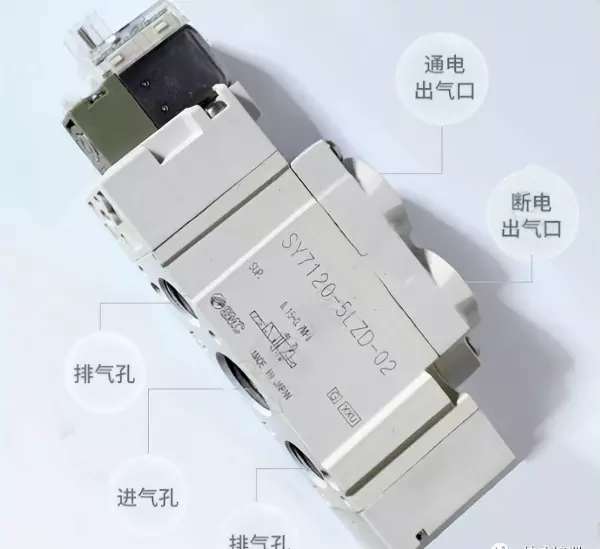

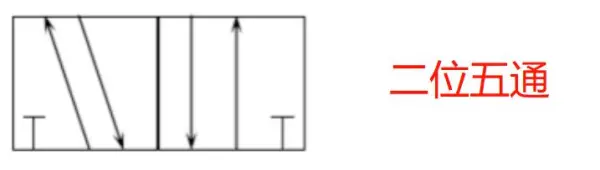

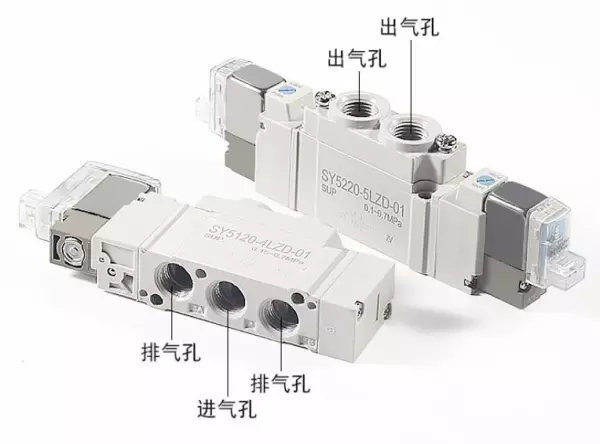

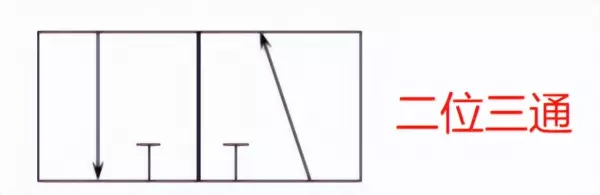

箭头的指向为气路中气流流通方向，双向箭头表示气体可双向流通。T表示该路不通。二位三通表示有1个进气口、1个出气口、1个排气口；二位五通表示有1个进气口、2个出气口、2个排气口。一般来说，进气口用“P”表示，排气口用“R”或“S”表示（与进气口在同一侧），与执行元件连接的气口用“A”、“B”表示。

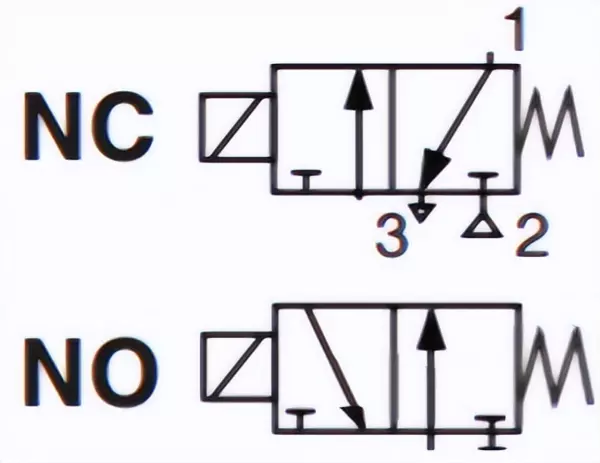

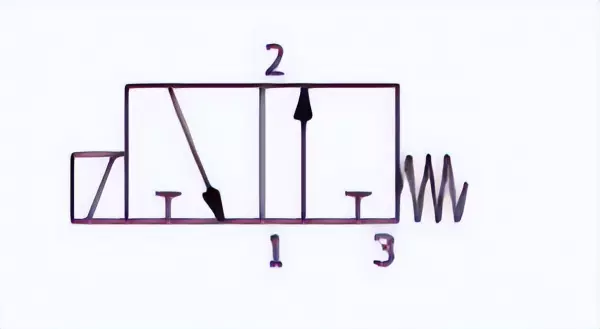

在电磁阀中，也有常开式和常闭式之分。一般来说，电磁阀都有两个或以上的工作位，其中一个为常态位，指阀芯未受到电磁力时所处的位置（图中为靠近弹簧端的方框）。下图中，NC为常闭式电磁阀Q（未通电时，气体是断的），而NO为常开式电磁阀Q（未通电时，气体是通的）。
当电磁阀需要长时间启动，并且持续开启的时间大大超过关闭的时间时，宜选用常开型电磁阀；当电磁阀开和关频繁切换或开启的时间短，或开、关的时间差不多时，则选常闭型电磁阀。此外，根据电磁阀的不同类型，其符号也有所不同。

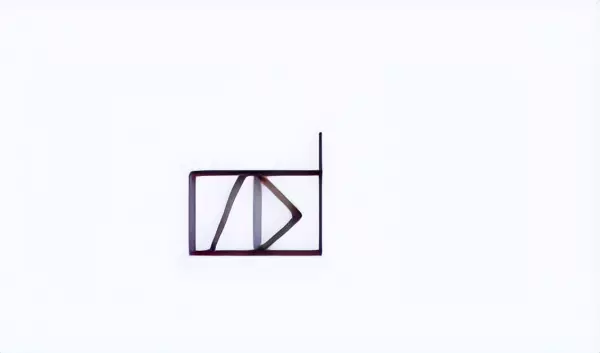

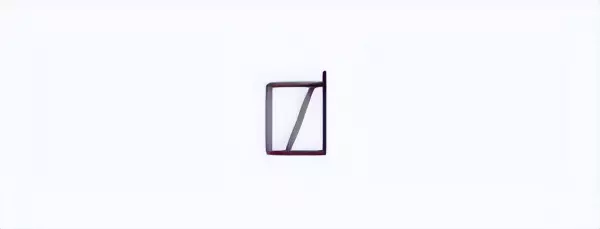

对于直动式电磁阀，其符号如下图所示：而对于先导式电磁阀，其符号如下图所示：在实际使用中，应根据具体的气动控制需求选择合适的换向阀和电磁阀，并正确识别其工作位置和符号，以确保系统的正常运行。
