一、工程概况
工程施工主要包括：管道沟槽的开挖、地基处理、回填及夯实；水表阀门组安装（磁加密阀、水表、倒流防止器、闸阀），入户配水管道与主管道的连接；阀门井砌筑等。
二、监理依据
2.1. 编制依据及引用规范标准
1、国家有关法律法规。
（1）《中华人民共和国建筑法》；
（2）《建筑工程质量管理条例》（国务院279号）；
（3）《工程建设监理规定》（建设部【95】737号）；
（4）《建设工程安全生产管理条例》（国务院393号）；
2、国家行业和地方工程建设的技术标准、规范
（1）《建设工程监理规范》（GB50319-2013）；
（2）《城市道路工程施工与质量验收规范》（CJJ1-2008）；
《市政排水管渠工程质量检验评定标准》；
（4）《城市道路照明工程施工及验收规程》(CJJ89-2001)；
（5）《给水排水管道工程施工及验收规范》(GB50268-2008)；
（6）《混凝土结构工程施工质量验收规范》GB50204-2015；
3、质量监督部门下达的有关文件要求；
4、经有关部门批准的工程项目文件和设计图纸、设计以及设计变更；
5、本工程地质勘察资料；
6、建设单位与本监理公司签订的工程建设监理合同；
7、建设单位与施工承包单位签订的建设工程施工合同；
8、本监理公司编制的监理规划。
9、 工程施工组织设计
2.2 监理工作范围和监理工作目标
2.2.1 监理工作范围：工程项目建设施工阶段的监理
2.2.2 监理工作目标：
2.1.1 工程项目监理控制：质量目标、进度目标、造价目标
2.1.2 工程项目建设监理目标分解
二、分部、分项工程监理工作程序
本工程给水管道材质为球墨铸铁和钢管管，对管材质量、管道接口有更严格的要求。
在每道工序开工前，监理员应督促承包人的每道工序具体准备工作、施工组织设计中的施工措施和施工方案的落实情况，监理施工过程中的质量状况，在承包人自检的基础上，复查各工序的工程质量，发现不合格者，责令承包人返工直至合格，待给水管道工程全部施工完成后进行现场抽样检查，确认合格后，签认给水管道工程竣工验收证书。

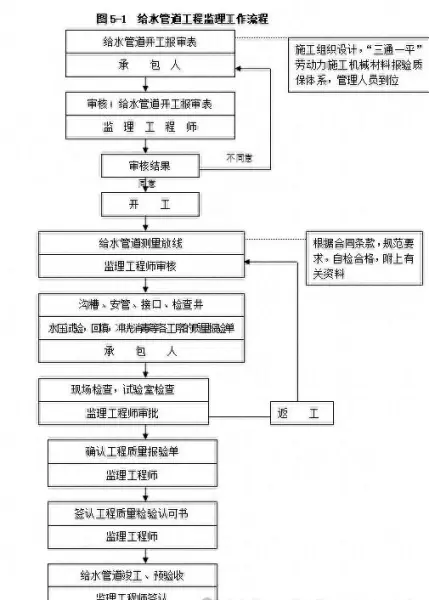

给水管道工程质量监理工作流程，见图5-1。
三、给排水工程质量监理

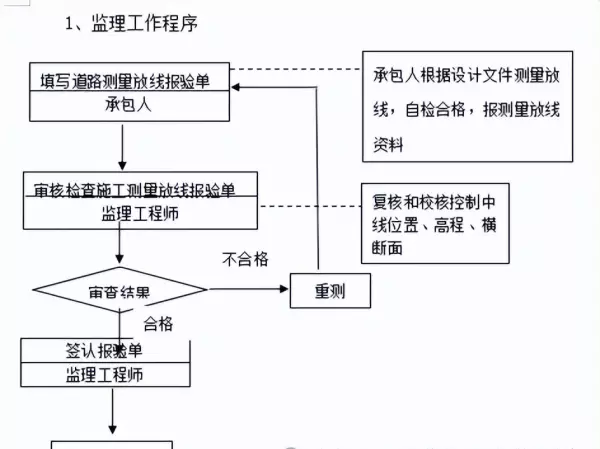

3.1 给水管道工程测量放样质量监理
3.2 给水管道沟槽开挖质量监理
1. 施工期间应注意做好沟槽的排水、降水措施。
2, 槽槽开挖至设计标高后,应办理验槽手续,检查槽底高程,基底土质情况,对于软土地基、流砂、溶洞、墓穴等不良地质时,应会同设计、业主、承包人共同研究,提出处理方案。
3. 垫层应在基槽验收合格后进行,垫层材料、厚度应符合设计规定,施工前应排除沟槽积水,清除淤泥。
4. 垫层材料表面应平整,坡向、坡度符合要求;管道安装应在管基、验收合格后进行。
给水管道工程质量控制标准和控制方法(见表-2.2)
沟槽质量控制标准与控制方法 表-2.2a
当施工组织设计中提出利用原状土作为管端堵头后背进行管道水压试验时，应检验预留原装土体的预留位置、厚度、物理力学性质是否符合施工组织设计提出的要求。
3.3 给水管道基础质量监理
管道平基、管座质量控制 表-2.2b
当管道基础为混凝土以外的材质时，基础施工应按照设计要求及有关规范进行监理。
当承插式管道在垂直或水平方向发生转变时，应按设计规定对转变处支墩混凝土的施工质量进行监理。
3.4 给水管道安装质量监理
3.4.1 监理工作要点
3.4.1.1 审批承包人开工报告，检查人员、材料、机具进场情况，施工措施落实情况，现场施工条件是否具备等。
3.4.1.2 检查管材质量证书，对每根管子的外观均进行检查。
3.4.1.3 复查沟槽开挖排水情况，基础施工质量，以预防浮管事故发生，保证安管顺利进行。

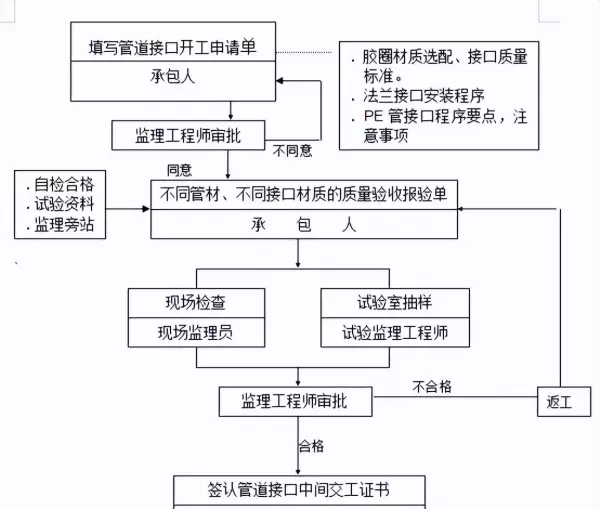

3.4.2 给水管道监理工作流程，见图5-2。
图5-2 给水管道接口质量监理工作流程
3.5 给水管道接口质量监理
3.5.1 监理工作要点
给水管道接口因接口材质不同，其质量要求也不同。因此，监理工程师在审查承包人的施工组织设计时，要审查管道接口所选用的接口材质及其施工方案是否适用，在施工过程中应检查施工过程中是否按设计要求、规范规定和施工方案进行施工。
3.5.1.1 胶圈接口监理要点
a. 检查胶圈是否符合设计规定，满足现行的JC197要求。
b. 检查施工是否按操作规程进行。
3.5.1.2 HDPE管的接口，设计要求电熔承插口或热熔承插接口。先清除承插口的污垢，并检查焊线是否完好，按该管材的操作技术规程进行，满足不同型号的管道设定电流及通电时间，确保质量。
3.5.1.3 法兰接口质量监理工作要点
a. 监理人员要求承包人做到法兰盘试验压力应大于等于管道水压试验压力，盘面应平整、无裂纹，密封面上不得有疤、砂眼及辐射沟纹；螺孔位置应准确，法兰盘密封面与管轴线垂直，允许偏差在设计规定值内。
b. 监理人员复查承包人两法兰盘面应平行，法兰与管中心线垂直；管件或阀门等不产生拉应力。
3.5.2 管口接口监理工作流程，见图5-2。
3.6 给水管道水压试验质量监理
3.6.1 监理工作流程，参见本细则排水管道闭水试验质量监理工作流程。
3.6.2 比较长的给水管道应分段试压，每段长度按设计规定或不得超过1000m；湿陷性黄土地，每段长度不宜超过200m；管段分段试压时，各段累计长度不应小于管道试验总长的90%。如管件阀门出厂压力小于管道试验压力，又符合设计要求时，可用肓板隔开，不参加试压。
3.6.2.2 检查落实试压打泵前的复查和准备工作。检验打泵盖堵及接头是否符合设计要求与有关规定。
3.6.2.3 审查试压后背、管件、支墩是否符合设计规定。审查不同管材、不同管径、不同接口采用的不同盖堵及其支顶是否符合设计要求。
3.6.2.4 做好压力表的检验校正，做好放水排气设施等准备工作。串水后试压管段宜保持0.2～0.3MPa。水压浸泡，浸泡时间为：铸铁管24h、后方可试压。
3.6.2.5 水压试验一般应在管身胸腔填土后进行，接口部位是否填土应根据实际情况确定。
5.6.2.6 水压试验开始时应逐步升压，每升一次以0.2MPa为宜，每次升压后检查没有问题后，再继续升压。
3.6.2.7 水压试验压力应按设计规定或参照《给水排水管道工程施工及验收规范》（GB50268-97）规定执行，见表5-6。
管道水压试验的试验压力（MPa） 表5-6
3.6.2.8 放水法测定管道渗水量。其程序是：水压加至试验压力后，停止加压并开始记录时间、压力和降压0.1MPa所用时间t1(min)；将水压重新升至试验压力，停止加压并打开水龙头放水入量桶，放水至降压0.1MPa为止，记录降0.1MPa所用时间t2(min)；量桶中水量Q（L），根据试压段长度L（m）及t1、t2、放水量Q，即可计算得试压管道的渗水量q=[Q/(t1-t2)]·(1000/L)（单位是L/min/km）。
3.6.3 质量标准、检验方法
3.6.3.1 落压试验：当管道直径≤400mm时，在试验压力下，如10min内落压不超过0.05MPa时，可不测定渗水量，即为合格。
3.6.3.2 放水法测定管道渗水量：试验结果管道未发生破坏，渗水量q值大于表6-13规定的标准，经监理工程师复查符合规定，即为合格，签认交工证书。
给水管道水压试验允许渗水量q 表6-13
注：表中未列的各种管径和允许渗水量可按《给水排水管道工程施工及验收规范》（GB50268-97）规定执行。
3.7 给水管道冲洗消毒质量监理
3.7.1 给水管道冲洗
监理工程师审批承包人管道冲洗方案，制订管道冲洗质量监理实施细则和质量标准，经审查同意后，承包人方可进行管道冲洗。
3.7.1.1 放水冲洗
监理人员复查承包人在放水洗前的准备工作、开闸冲洗、检查管道沿线有无异常，至关闸、存水、取样水质化验等各工序是否符合规定。
放水完毕，管内存水达24h后，由承包人取水样化验合格，经监理工程师书面认可后，不用消毒。
3.7.2 给水管道消毒
监理工程师审查承包人的管道消毒方案和实施措施，并制订质量标准，见表5-7。
水管消毒监理工作要点 表5-7
3.8 给水管道沟槽回填土质量监理
3.8 .1沟槽回填质量标准与控制方法
图-3.1 沟槽回填土质量控制程序
1. 沟槽回填材料、含水量应符合设计规定,管顶以上50cm范围内不得回填大于100mm的砖块、石块等杂物。
2. 回填时.槽内应无积水,不得回填淤泥、腐植土、冻土及有机物质。
3. 管顶沟槽位于路基范围内时,回填土的压实度应符合见表-3.2的规定。 表-3.2
3.8 .2 沟槽回填土质量控制要点
3. 8.3. 施工准备的质量控制
1. 排水管道必须经验收并经闭水试验合格后，方可进行沟槽回填工序施工。
压力管道水压试验前,除接口外管道两侧及管顶以上回填高度不应小于0.5m,待水压试验合格后再回填其余部分。
2. 回填前应检查槽底的质量情况,淤质土、杂物必须清除,基槽不有积水。
3.8.4. 施工过程的质量控制
1. 回填时应检查回填材料、含水量、掺灰量。
2. 当原土含水量高且不具备降低含量条件, 不能达到要求的压实度时,应回填石灰土、砂等其它可以达到密实度要求的材料。
3. 施工时应分层填筑，分层夯实，分层验收。下层回填土经验收合格后，方可进行上层回填。
4. 回填土的每层虚铺厚度,应按采用的压实工具和要求的压实度确定,对一般压实工具可按表-3.3.2选取用:
表-3.3.2
5. 回填土每层压实遍数,应按要求的压实度、压实工具、虚铺厚度和含水量,经现场试验确定。
6. 管道两侧和管顶以上50cm 范围内,应采用轻夯压实, 两侧压实面高差不应超过30cm,压实时,两面应对称进行,且不得碰撞管壁。
7. 采用木夯、蛙夯等压实工具时,应夯夯相连, 采用压路机时, 碾压的重叠宽度不得小于20cm。
8. 采用砂回填时,可采用洒水、振动的办法。 9. 井室周围回填压实应沿井室中心对称进行,且不得漏夯。
3.8.5 检查与验收
回填土应分层进行压实度检验,质量标准、检验方法见表-3.2。
3.9 检查井质量监理程序和监理重点
3.9.1检查井砌筑监理质量控制
1. 复核定位放线
所有管、沟的轴线位置及标高必须按规划要求,并办理报验手续.如因障碍需要移位的必须办理有关手续。
2. 水泥、砖以及井盖等材料、配件必须办理进场报验手续后方可使用。
3. 基坑开挖
(1) 检查轴线位置、基底标高,平面尺寸开挖基槽时,必须留出外墙粉刷工作面。
(2) 开挖至设计标高应办理验槽手续,检查基底土质情况,有无积水、杂土,如有腐植土、淤泥或超挖,应进行处理。
4. 垫层与底板施工
(1) 检查井垫层施工应在基槽验槽合格后进行,并先于管道垫层施工;垫层材料应符合设计要求。
(2) 混凝土底板浇筑前应对 垫层表面高程、厚度、夯实情况进行检查验收。
(3) 混凝土浇筑时基底不得有积水。
5、砌体砌筑
砌体砌筑必须在砼底板验收合格后与管道安装同步进行,井壁与管道连接处应采用水泥砂浆填实。
(2) 井的位置、尺寸、形状必须符合设计要求,收口应注意收口坡度和收口方向。
(3) 预留支管的管径、位置、方向、标高应符合设计规定,管与井壁衔接处应严密。
(4) 砌筑前,砖应充分湿润, 底板表面必须清理干净,砌筑时不得留直搓。
(5) 砌筑砂浆必须饱满,与管壁接触处砂浆必须密实,顶部一皮砖应顶砌。
(6) 铁扒梯的位置、高度必须符合设计要求,砌筑时应注意保护,施工过程中不得碰撞,不得有松动现象。
6. 粉刷
(1) 砌体经验收合格后方可进行粉刷施工。
(2) 粉刷前应检查井壁与管道连接处是否密实,如有空隙,应先填实。
井壁的勾缝、抹面应符合质量要求。砂浆粉刷必须到位。
7. 井框、井盖
(1) 井框安装应注意控制好顶面标高,以保证与路面的平整。
(2) 井框不应直接搁置在井壁砌体上,井壁顶部宜浇筑不小于12cm厚混凝土压顶,安装井框时再用水泥砂浆找平、圬实,并盖好井盖。
检查井质量控制标准与控制方法见表-2.4.2
表-2.4.2
图-2.4.1 检查井质量控制程序
四、安全文明施工管理
（一）督促施工单位建立建全以安全文明施工责任制为中心的各项规章管理制度
1、建立和建全安全责任制，配备与工程任务相适应的安全员，监理人员应检查施工企业的安全生产许可证及项目经理，安全员是否持有安全教育培训合格证，无证者不得上岗。
2、建立安全文明教育制度。包括进场安全文明教育，安全规程和安全纪律教育，安全技术知识教育。
3、安全技术措施计划制度。审查混凝土浇筑方案中必须编制有针对性的安全技术措施，防止伤亡及事故发生。
4、安全员每天要对工人进行作业环境与施工要求的安全技术交底。
5、安全施工检查制度。为了及时发现和消除安全隐患，除经常进行安全生产检查外，还要定期组织安全文明检查，对查出的隐患必须及时整改，不能立即整改的必须先采取可靠的防护措施，严禁冒险作业。
6、学习安全技术，组织安全施工，预防安全事故发生。
（二）施工安全
1、施工单位要严格建立施工安全管理网络。
2、做好用电三级保护，电线，电缆要架空。
3、各工种必须按安全操作规程作业，不得违规操作。
4、土方开挖时非施工人员不得进入施工现场。
5、机械有故障的必须在停机、断电等安全情况下进行维修。
6、施工现场运输通道必须畅通。
7、作业现场的照明设施应设置到位，保证夜间施工的安全。
8、施工现场必须按要求配备一定数量的消防器材，做好预防措施。
9、基坑开挖后坑顶四周必须设置防护栏、挂警示牌，夜晚现场要有照明设置。
10、雨季施工要及时排除基坑内和坑顶四周的积水，防止边坡坍塌。
11、项目部的专职安全员必须常住施工现场，随时检查现场安全情况，做到防患于未然。
12、土方开挖与回填安全技术措施。
13、施工单位在施工前应做好各项应急预案，配备应急抢险的必备材料和器具。在发生险情时应及时进行应急处理，防止险情扩大。
（三）现场文明施工
1、施工过程中必须遵守法律法规和有关规章制度，遵守有关环保、市容的管理规定。外运车辆必须冲洗干净，严禁车辆带土污染场地和路面，保持道路的清洁。
2、对生活垃圾要集中堆放，及时运走保证施工现场清洁文明。
3、执行武汉市的有关规定，及时办理夜间施工许可证和渣土外运证。
4、合理安排作业时间，减少噪音降低对环境的污染。
5、雨季施工必须有防染、防滑措施，防止发生安全事故和染污环境。
（四）安全控制要点：
1、施工人员进现场必须戴安全帽，系帽带。
2、特种作业人员必须经培训考试合格，持证上岗。操作证必须按期复审，不得超期使用。
3、安全检查：督促施工方每周进行安全检查。查隐患、查重点部位、查危险岗位、安全检查有记录，对查出的隐患及时整改，定人、定时间、定措施。监理人员对现场进行巡检，并参加建设单位组织的专项安全检查。
4、施工用电：
1）支线架设：配电箱的电缆线有套管，大容量电箱上进线加滴水弯。支线沿墙或杆架空敷设，并用绝缘子固定，室外支线应用橡皮线架空。不能用护套线，接头不受力。
2）照明灯具的金属外壳必须接地，单相回路内的照明开关箱须装漏电开关，碘钨灯固定架设。钠、等金属卤化物灯具的安装高度5m以上,灯线不得靠近灯具表面。
3）配电箱（开关箱）
电箱应有门、锁、色标和统一编号。电箱安装高度和绝缘材料符合要求，配电箱设总熔丝、分熔丝、分开关、零排地排齐全，动力和照明分别设置，开关箱与用电设备实行一机一闸一保险。
4）接地接零 接地体可用角钢、圆钢，但不得用螺纹钢。其截面＞48㎜2，一组二根接地体之间间距＞2.5ｍ，入土深度＞2ｍ，接地电阻＜2Ω。
5、防火安全 重点部位，设置警告标志，配量相应的消防器材。建立动用明火审批制。
6、建全安全管理网络，将安全生产落实到人，保证安全项目的顺利实施。
