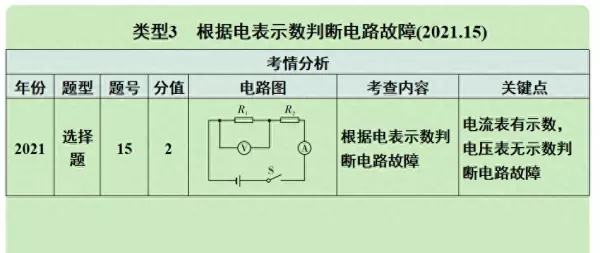

电路故障分析是历年中考物理的一个重难点，如何突破这个重难点，令是很多学生头疼不已！今天只用一个模型图教你解决这个问题。
第一步：基础知识储备

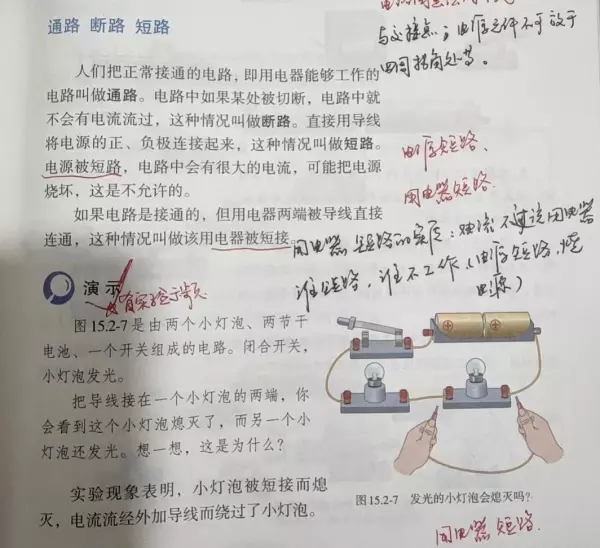

在人教版教材九年级物理全一册的第十五章《电流和电路》的第2节 电流和电路中讲解到电路的三种状态。
①通路：正常连通的电路，用电器能够工作的电路。（电路正常，各用电器正常工作，电路中有电流正常流通）
②断路：电路中某处切断，电路中没有电流流过。（闭合回路中由于某处或者某个“用电器”断裂，导致整个电路中没有电流，也就是没有电流流过用电器，从而用电器不正常工作出现故障）

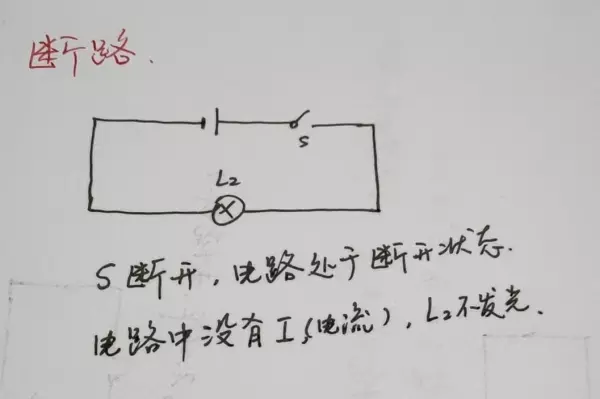

断路
③短路：直接用导线将电源正、负极连接起来，这种情况叫做电源短路，电路中电流很大，可能会烧坏电源，这种情况是不被允许的；另外一种，如果电路是接通的，但用电器两端被导线直接连通，这种情况叫用电器被短接（短路）。所以短路的定义是这个“电器”的两端被导线直接连接起来了（导线电阻忽略不计），短路分两种，一种是电源短路（电路中电流很大直接流过电源，根据焦耳定律可知容易烧坏电源）；二是“用电器”被短路，用电器被短路后电流不再流过该用电器，从被短接的那根导线流走，故用电器不能正常工作（用电器不被烧坏，拆除短接的导线，用电器又能工作）。

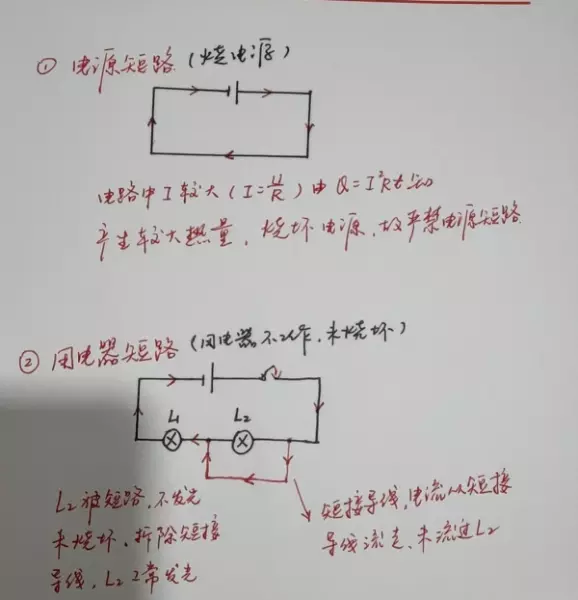

短路
第二步：利用电流表、电压表判断电路故障
①首先所有“电器”能够工作的本质是有电流流过该“电器”，因此我们可以这么理解，所有的“电器”（比如电流表、电压表）都可以看成是导体，而导体（超导体除外）都有电阻R，那么电流表可看成是特殊电阻Ra（此电阻可读出电流），电压表可看成特殊电阻Rv（此电阻可读出电阻两端电压）此方法也可以突破内阻问题。
②电流表串联在电路中，所以1、电流表→有示数（电流表能工作，也就是有电流流过）→电路中有电流→电路不能断（有故障则是短路）；2、电流表→无示数（电流表不能工作，也就是没有电流流过）→电路中没有电流→电路断路了。

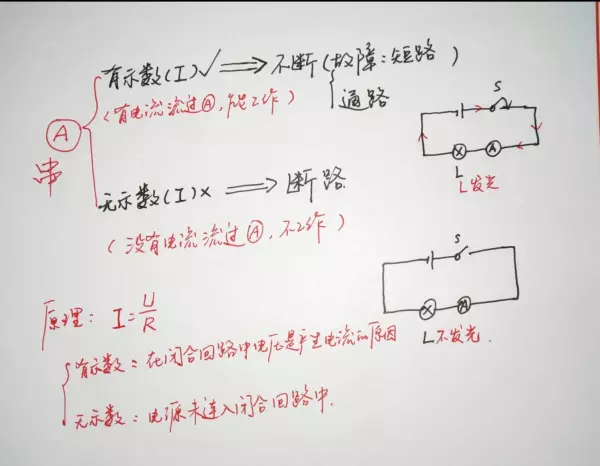

电流表检验电路
③电压表并联在电路中，所以1、电压表→有示数（电压表能工作，也就是电压表中有电流或者与电压表并联的部分有电压）→电压表外部线路不断或者电压表内部线路不短路（与电压表并联部分）

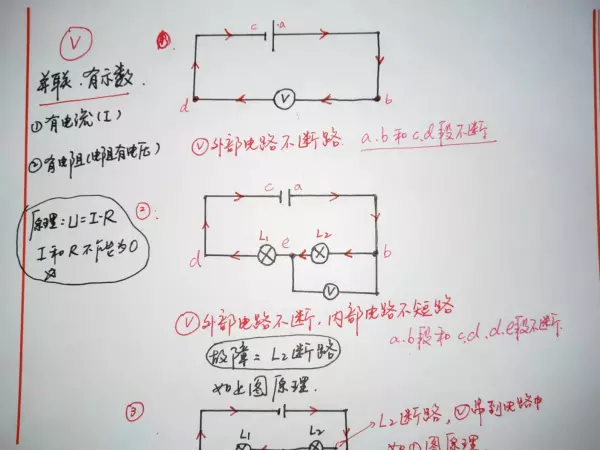

电压表有示数原理图（外部不断路且内部不短路）
2、电压表→无示数（电压表不工作，也就是没有电流流过电压表）→电压表外部电路断路或者电压表内部电路短路了。

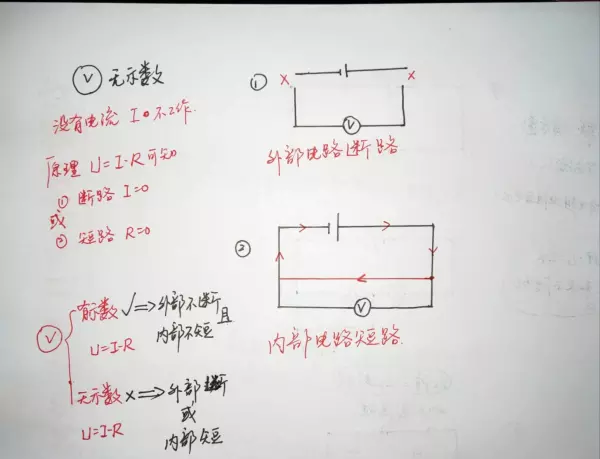

电压表无示数原理（电压表外部断路或内部短路）

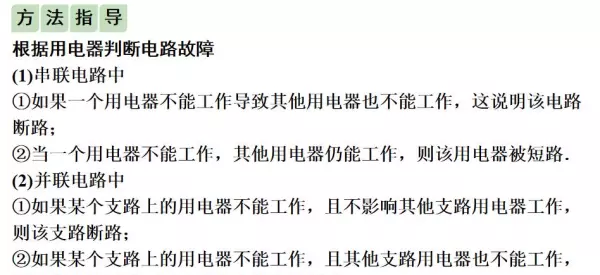

第三步：在结合电流表和电压表去排除，分析出故障！
