自从用过米家智能净烟机S2之后，我就对烟灶联动的功能念念不忘。春节前把米家智能净烟机S2给装到了父母家，他们用过之后也是赞不绝口，说比之前使用的烟灶好用太多，三千多的价格也觉得很有性价比。

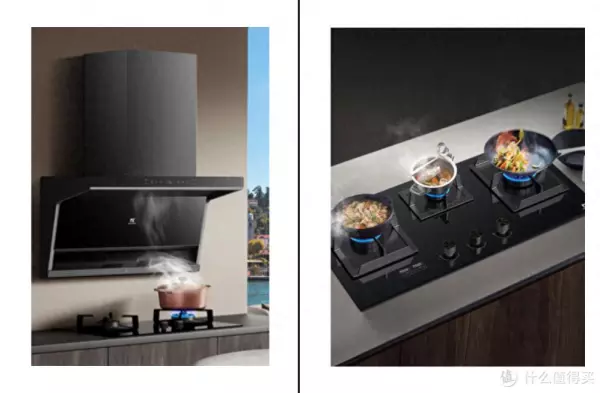

我的新房装修之前买的烟灶是美的MK系列，燃气灶具为K5，主要看中的是三头灶 5.0KW并支持定时；吸油烟机是MK16D5，顶侧双吸支持手势控制和蒸汽洗。燃气灶本身是支持烟灶联动，带有对应的蓝牙模块，无奈吸油烟机不支持，所以无法实现烟灶联动功能。但是吸油烟机支持WiFi控制，所以我一直想办法改造让现有的烟机和灶具实现烟灶联动。
给油烟机加装联动模块肯定是不可能，作为一个外行，咱也不知道他们是如何通讯的。因为油烟机能接入到美的美居进行控制，所以最简单的方法就是用万能的门窗传感器进行智能联动。

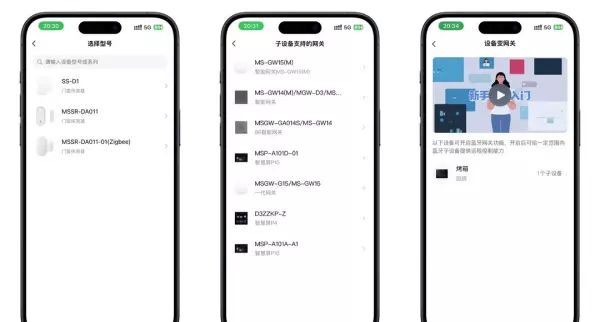

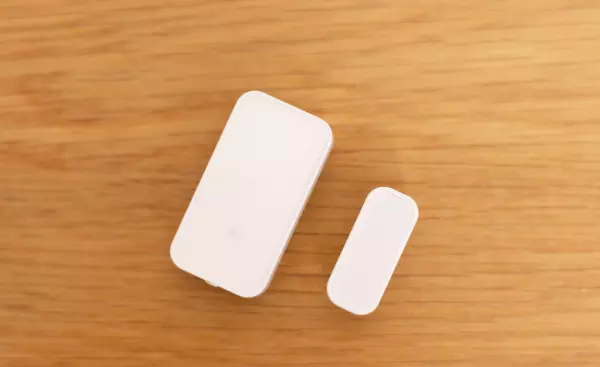

美的一共有两款门窗传感器，MSSR-DA011为Zigbee协议，需要单独的Zigbee网关接入，现在已经买不到了。新款的SS-D1为蓝牙mesh协议，价格不贵，接入起来也比较方便。本来蓝牙门窗传感器也是需要网关设备才能接入，但是后来发现美居上有一个设备变网关的功能，可以把家里的美的烤箱开启蓝牙网关，这样就可以直接接入门窗传感器，省去了单独购买网关的成本。

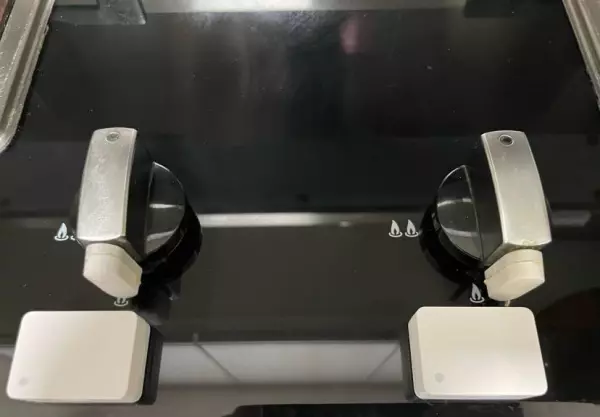

门窗传感器买到了，如何触发是个问题，看到有值友直接把门窗传感器粘到燃气灶面板上的，既不美观，也不方便清洁，不符合咱的要求，那就只能从在燃气灶内部入手了。
（图片引自值友8939234022）
大家都知道门窗传感器是靠磁铁触发，不过根据工作原理来分主要有两种，一种是干簧管，另一种是霍尔传感器。
工作原理：磁铁靠近干簧管，使两个簧片导通，门窗传感器关。磁铁远离，两个簧片断开，门窗传感器开。

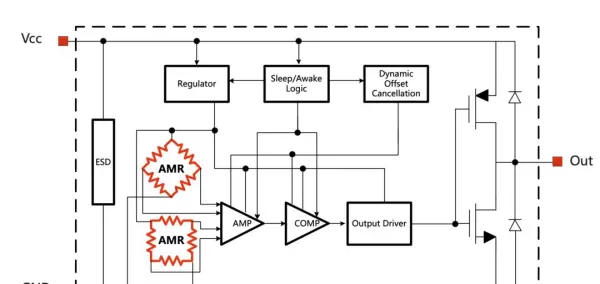

现在新款的门窗传感器基本上都是采用MT6131霍尔传感器了，体积较小，有GND、VCC和OUT三个针脚。当磁铁靠近，霍尔输出低电平，门窗传感器关。磁铁远离，霍尔转为高电平，门窗传感器开。

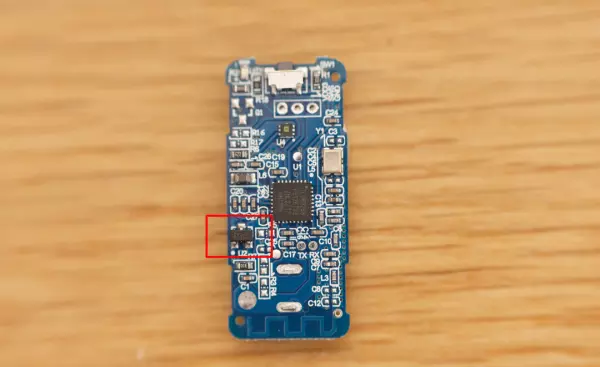

美的门窗传感器SS-D1采用的是霍尔MT6131

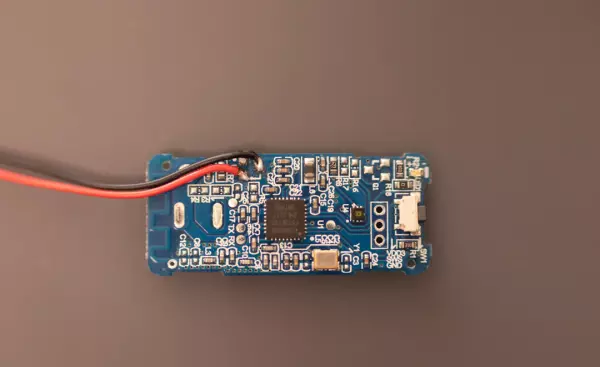

我把门窗传感器的霍尔用电烙铁拆下，发现门窗传感器默认输出开的状态，当把GND与OUT短接后，门窗传感器输出关的状态。

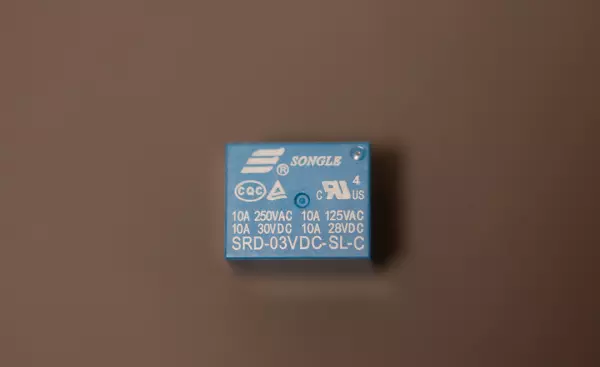

1. 燃气灶采用了3V干电池供电，本来想着从灶具的电磁阀入手，电磁阀有电，触发3V常闭继电器打开，门窗传感器输出开，电磁阀没电，3V常闭继电器闭合，门窗传感器关。但是燃气灶有三个电磁阀，每个电磁阀都接一个门窗传感器和继电器，成本略高。

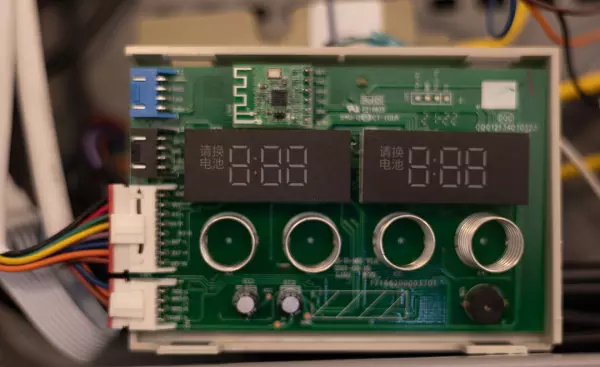

2. 燃气灶本身有定时和烟灶联动的功能，每次打开燃气灶，都会有3V电压给到联动模块发射信号，不过十几秒后就没电了。如果用继电器接这里的话只能联动开，无法准确联动关。

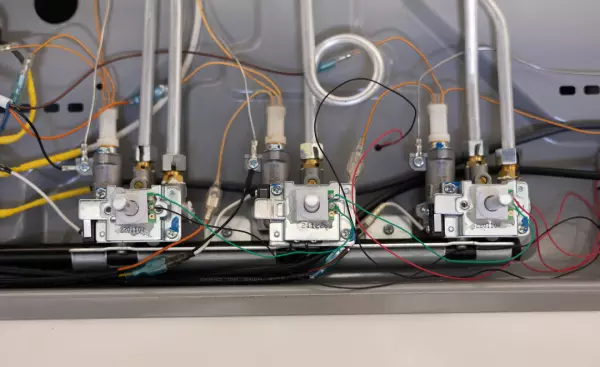

3. 最后就只能从燃气灶的旋钮开关入手了，在每个旋钮上安装电位器，任意一个电位器打开，触发门窗传感器输出开，三个电位器都关闭，门窗传感器关。这貌似是一个完美的方法。

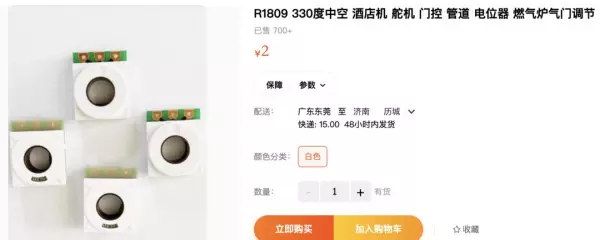

通过万能的网友推荐，找到这么一款R1809电位器，正好可以直接套在燃气灶的旋钮开关上，不过还需要对其改造后才能使用。

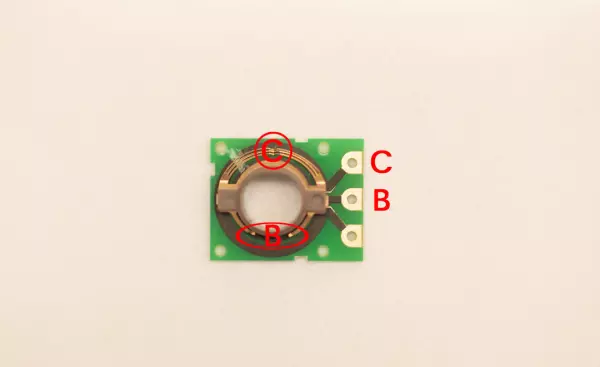

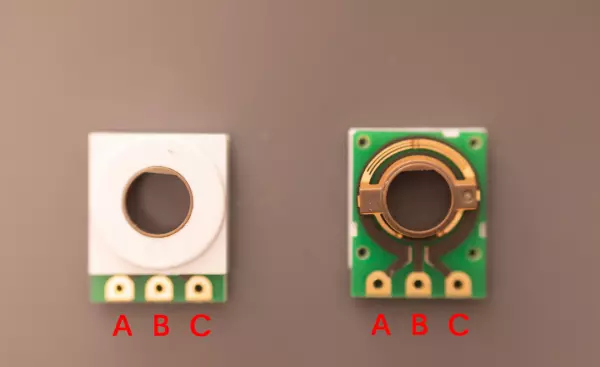

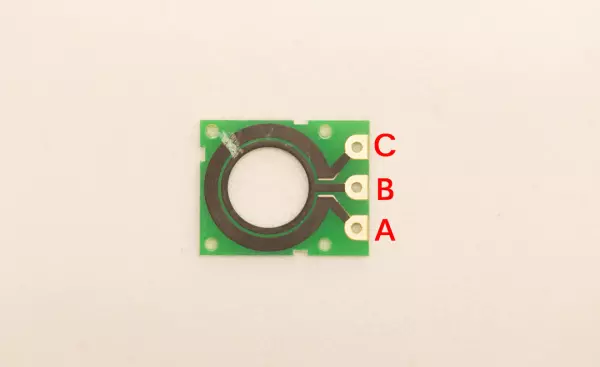

电位器有A、B、C三个引脚，还有一个电刷，通过电刷的旋转使的电位器输出不同的阻值。不过，我们只需要用其中B、C两个引脚。前面说到，如果把门窗传感器的GND和OUT短接，那么门窗传感器为关。如果把电位器的B、C分别接到门窗传感器的GND和OUT，通过电刷把B、C连接起来，门窗传感器同样是关闭的。
如果我们转动燃气灶的旋钮开火，带动电刷向左旋转。如果需要门窗传感器输出开的状态，就需要把B、C断开，我用壁纸刀把电位器C路左上角割断，这样电刷就成了A、B相连了。B、C是断开的。门窗传感器输出开，满足我们的需求。

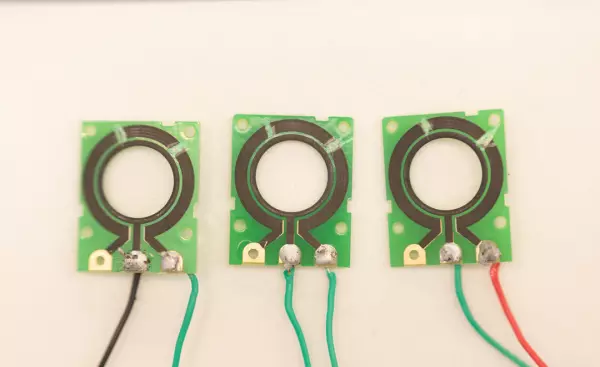

最后用导线把三个电位器串接起来。黑线连接门窗传感器GND，红线连接门窗传感器OUT。当电位器都是关的时候，电刷使的黑线和红线短接，门窗传感器为关。任意一个电位器打开，黑线和红线断开，门窗传感器为开。

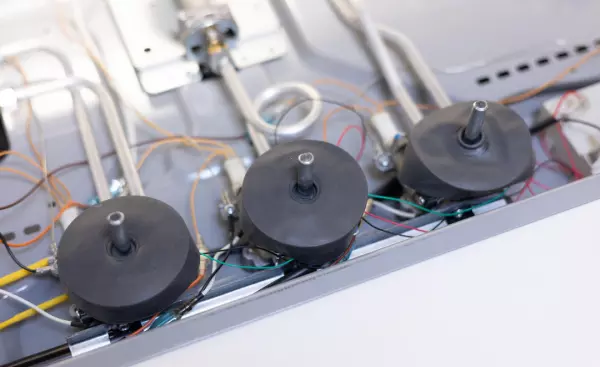

用热熔胶把电位器横着固定到燃气灶的旋钮上，燃气灶恢复。

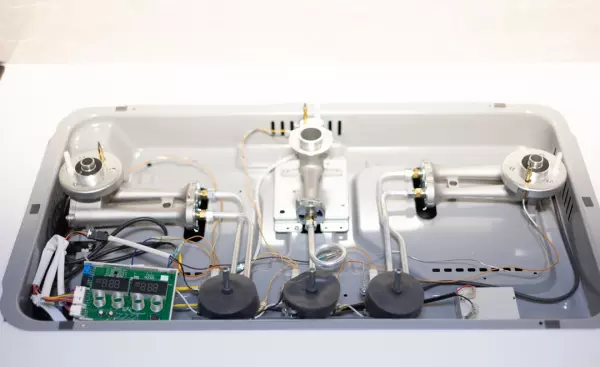

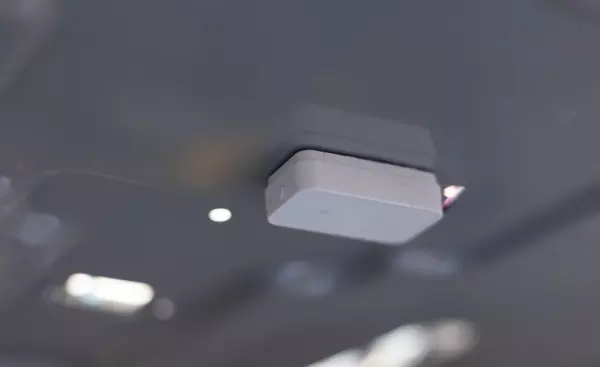

门窗传感器粘到燃气灶底部即可。

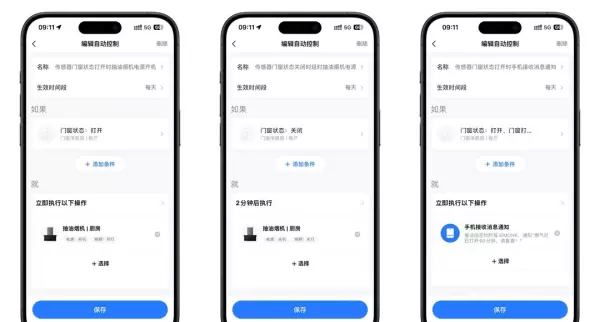

在美的美居设置三条自动化：
1、 当门窗传感器打开时，执行打开吸油烟机。
2、 当门窗传感器关闭时，执行关闭抽油烟机。
3、 当门窗传感器打开超过60分钟，给手机推送消息。
本次改造的成本是一个门窗传感器59元+三个电位器21元，一共80元。不但实现了烟灶联动，还多了久开提醒功能，一举两得，且对燃气灶无任何损坏，方便更安全。
前提条件是抽油烟机需要支持Wi-Fi联动控制，如果是用米家抽油烟机同样可以用米家的门窗传感器改造使用。
如果油烟机也不支持联动控制的话，则可以根据情况去改造下抽油烟机，比如通过干节点模块或者智能插座等。
