电子爱好者在搞电子制作或维修电器时,经常会用到电源变压器,但有时手里已有的电源变压器的输出电压不符合电路的要求,怎么办呢?这里以单12V(次级输出)变压器为例,介绍一种简单的方法,它可以使单12V变压器输出变为±12V或24V。

一、单12V变压器输出±12V电压的方法

1n4001可以用什么代替(1)

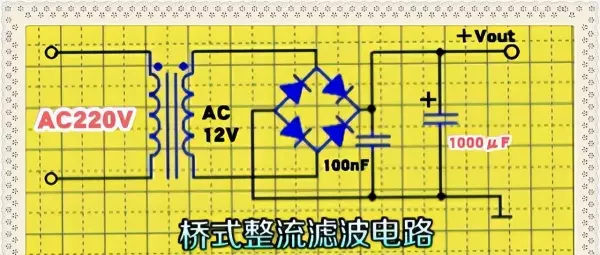

上图为单12V变压器的典型应用。这种方法一般都是通过整流桥对变压器次级交流进行整流、滤波,然后输出一个直流电压。

1n4001可以用什么代替(2)

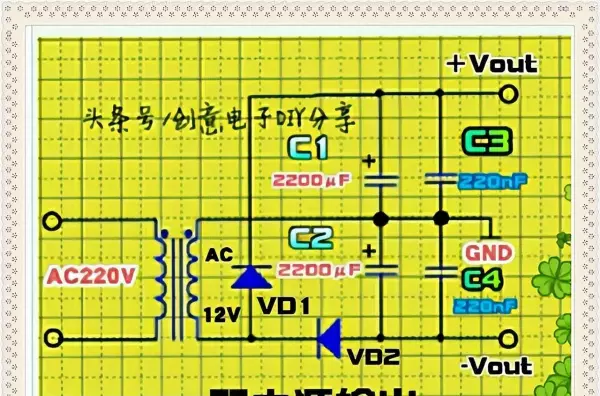

单12V变压器输出±12V的电路。

这个图中,我们只用VD1和VD2两个整流二极管,按图示连接,即可输出±12V电压(这种电路为半波整流,在空载时,输出约为±12V)。在交流电正半周时,VD2导通,C2两端电压约为12V;在交流电负半周时,VD1导通,C1两端电压约为12V,这样以C1负极为GND,便可以获得±12V的输出电压。

1n4001可以用什么代替(3)

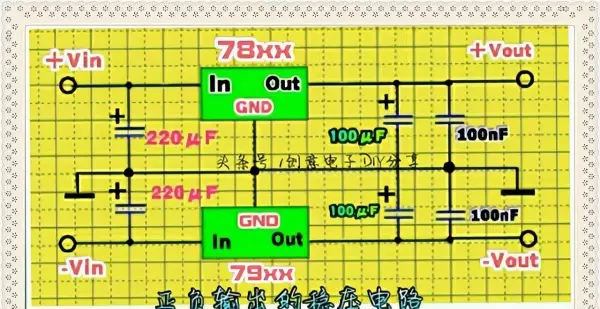

78xx与79xx构成的正负输出的稳压电路。使用上述接法获得双电源输出时,若想获得更稳定的直流电压,可以采用78xx和79xx系列三端稳压集成电路来稳压。譬如,想获得±9V的稳定电压,可以使用7809和7909按上图连接即可。

1n4001可以用什么代替(4)

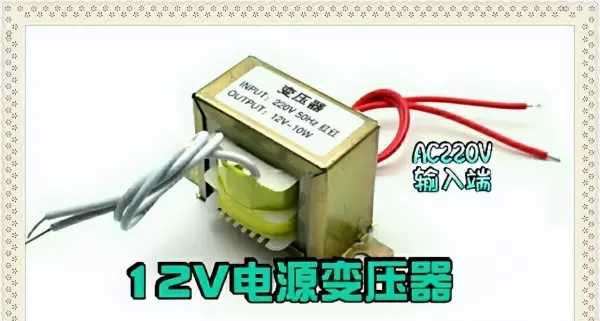

单12V电源变压器的外形。

二、单12V变压器输出24V电压的方法

1n4001可以用什么代替(5)

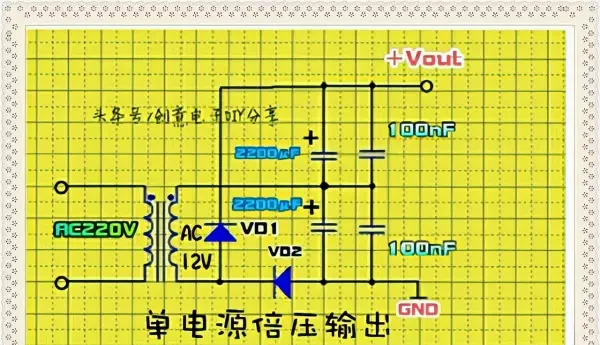

单12V变压器输出24V电压。

有时我们需要一个次级输出电压较高的变压器,但手里的变压器次级输出电压较低。此时可以采用上图所示接法,将VD2的正极作为GND端,这样在Vout端获得的便是24V的输出电压。同样,若想获得稳定的直流电压,可以采用78xx系列或LM317稳压。

三、整流二极管VD1、VD2的选用

在上述电路中,若负载电流在数百mA,VD1和VD2可以选用常用的1N4001整流二极管;若负载电流在1A左右,可以选用1N5391整流二极管;若负载电流在1.5~2A左右,可以选用1N5401整流二极管。
