轴心受压构件中纵筋和箍筋的作用

陈师傅 2028年06月15日 阅读 (13)

很高兴能回答这个问题,我谈下我的看法,欢迎大家批评指正:

一、梁中钢筋

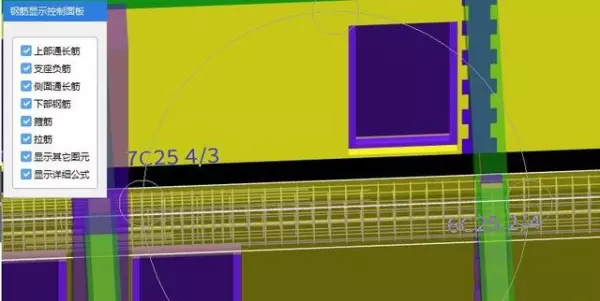

轴心受压构件中纵筋和箍筋的作用(1)

梁中钢筋大致可分为上部筋、下部筋、腰筋及拉筋、箍筋、吊筋等。

1)上下部钢筋

上下部钢筋是梁的主受力钢筋,一般梁中上部钢筋受压力,下部钢筋受拉力,地梁钢筋受力方式与之相反。

上部钢筋中一般还会有架立筋,表示方法如:2C25+(2C12),括号内为架立筋。一般有架立筋的梁上部钢筋根数与下部根数不等,多肢箍时箍筋在上部无法固定而设架立筋,按设计计算的话架立筋可以不受力,实际上它受一定的压力。

2)腰筋

腰筋是通俗的叫法,16G101-1中称之为构造钢筋、抗扭钢筋,分别用G、N表示,当梁高超过一定高度时,会均匀地布置在梁中两侧,表示方法如:G4C12,两者的区别在于锚固长度上。它的作用主要是约束梁下部受拉区混凝土裂缝向上蔓延。

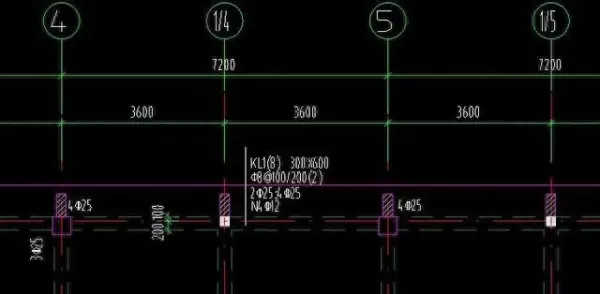

轴心受压构件中纵筋和箍筋的作用(2)

3)拉筋、箍筋及吊筋

拉筋一般为非封闭箍筋,单根筋带两弯钩,梁中拉筋主要作用固定腰筋,墙中拉筋主要作用固定墙纵筋。

箍筋一般分为单肢箍筋、多肢箍筋,按形状有矩形箍筋、圆形箍筋、菱形箍筋等,箍筋的主要作用是固定主受力筋及抗剪力。

吊筋一般分布在主次梁交接的部位,也就是可能会发生剪力突变的部位,因此它的主要作用也是抗剪力。

二、板中钢筋

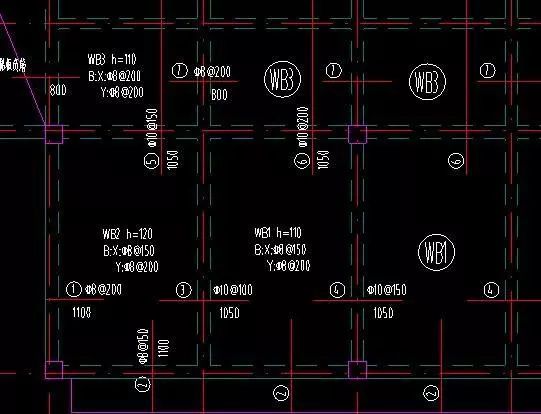

轴心受压构件中纵筋和箍筋的作用(3)

板中钢筋大致可分为上部筋、下部筋、温度筋及负筋、分布筋、马镫筋等。

1)上下部钢筋

钢筋按受力方式分为单向受力、双向受力;按网片层数分为单层双向网片、双层双向网片。

板两边长度差距较大,短边受力为单向受力板,板两边长度差距较小,两边都受力为双向受力板。

单层双向网片为下部XY方向布置的网片,双层双向网片为上下部XY方向布置的网片。

一般板中钢筋与梁受力方式相同,上部钢筋受压力,下部钢筋受拉力,悬挑构件钢筋受力方式与之相反。

2)温度钢筋

依据GB50010-2010,9.1.8条所示,在温度,收缩应力较大的现浇板区域内,应在板表面双向配置防裂构造钢筋。

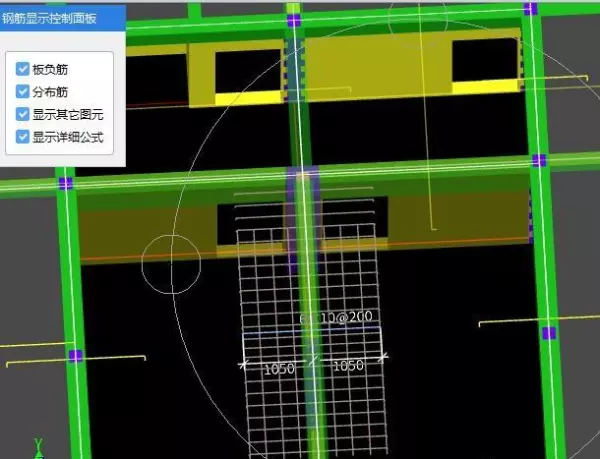

轴心受压构件中纵筋和箍筋的作用(4)

3)负筋

负筋一般布置在梁上板中,是负弯矩钢筋的简称,主要作用是抵抗负弯矩。

4)分布筋

分布筋一般布置在单向板受力钢筋的上面或负筋的下面,主要作用是固定受力筋及传递荷载。

5)马镫筋

马凳筋一般布置在双层双向钢筋的中间,主要作用是支撑上部受力筋,避免上部筋遭踩踏时变形,马凳筋属于措施筋。

三、柱中钢筋

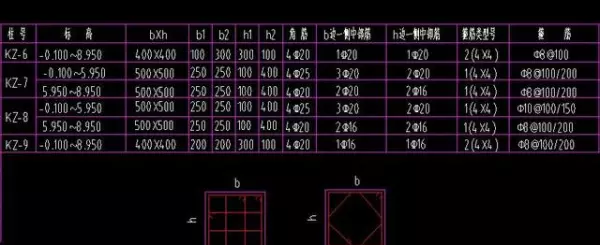

轴心受压构件中纵筋和箍筋的作用(5)

柱中钢筋大致可分为纵筋、箍筋等。

1)纵筋

纵筋是柱中主要受力构件。大家都知道,混凝土抗压强度较高,但抗拉强度却很低,而钢筋有较高的抗压、抗拉强度,所以纵筋的作用是提高柱子的承载力。

2)箍筋

与梁中箍筋相同,一般分为单肢箍筋、多肢箍筋,按形状有矩形箍筋、圆形箍筋、菱形箍筋等,箍筋的主要作用是固定主受力筋及抗剪力。

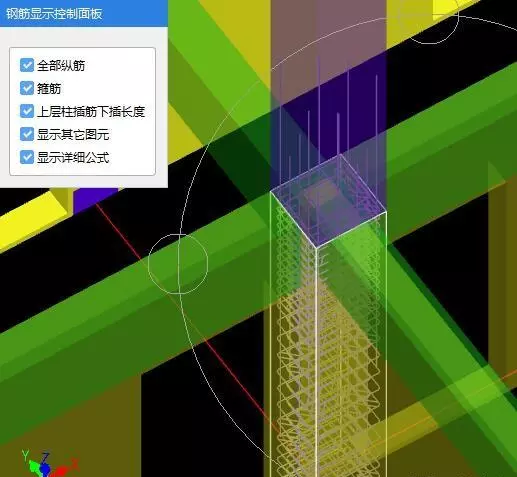

轴心受压构件中纵筋和箍筋的作用(6)

我是zhuangxiu,一个从业15年的造价人,感谢您的关注及支持!

郑重声明:以上内容来自网络,请酌情参考,并以实际为准。如遇到问题发送具体情况老陈联系!
