框支柱与转换柱是一个意思吗

陈师傅 2025年05月09日 阅读 (84)

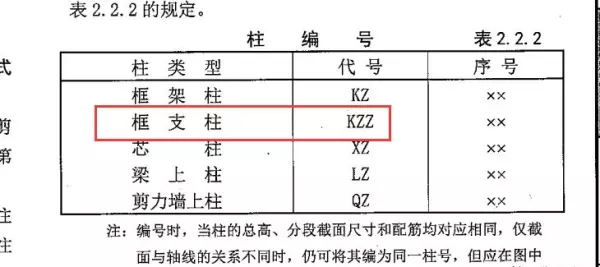

框支柱这个词在老版的平法图集也就是11G101-1中,柱平面识图里面的柱列表里面有标识(如下图)

框支柱与转换柱是一个意思吗(1)

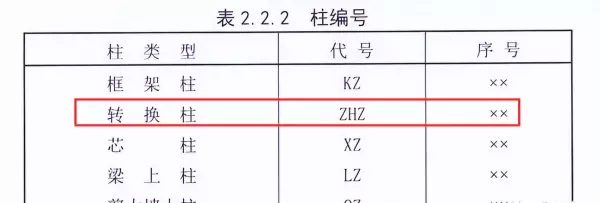

然后在最新的16G101-1平面图集里面已经将框支柱(KZZ)改成了转换柱了(如下图)

框支柱与转换柱是一个意思吗(2)

所以框支柱就是转换柱。

那么转换柱是什么意思呢?

简单一点就是性质不同,现在的项目几乎上都是向多功能和综合用途发展,在同一竖直线上,顶部楼层布置住宅、旅馆,中部楼层作办公用房,下部楼层作商店、餐馆和文化娱乐设施。不同用途的楼层,采用不同的结构形式。为此,必须在结构转换的楼层设置转换层,称结构转换层。

如果你的项目商业上面有住宅,你商业修完后,住宅从商业上面修,住宅的剪力墙不是从基础起步了,而是从商业的顶板起步,商业顶板的梁就是框支梁,支撑框支梁的柱就是转换柱,框支梁和板组成有梁板,上面是剪力墙,下面是转换柱,这一层也是他们经常叫的转换层,一些商业裙楼加住宅啊、地下室加住宅啊几乎都有转换层,我相信你也见过代号KZZ、KZL的构件吧。

那么转换柱和框架柱主要区别是什么呢?

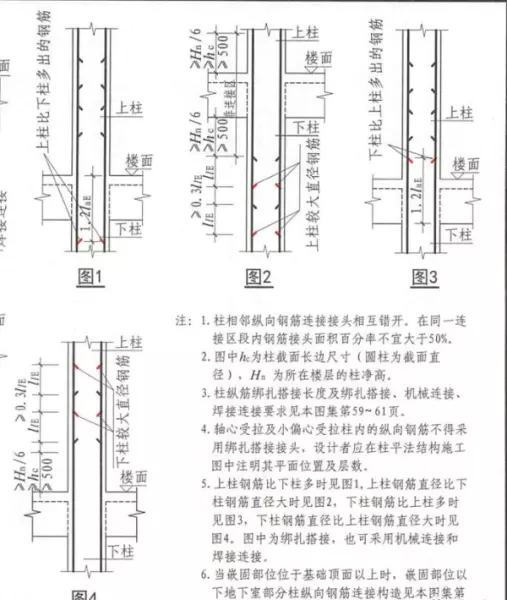

区别在于钢筋的锚固搭接情况(不是绑扎、焊接、机械这种哦),我们知道框架柱几乎都是和柱子进行搭接,搭接详图集16G101-1第63页有四种情况。

1、上柱比下柱多出的钢筋配筋形式

2、上柱较大钢筋配筋形式

3、下柱比上柱多出的钢筋配筋形式

4、下柱较大直径钢筋配筋形式

框支柱与转换柱是一个意思吗(3)

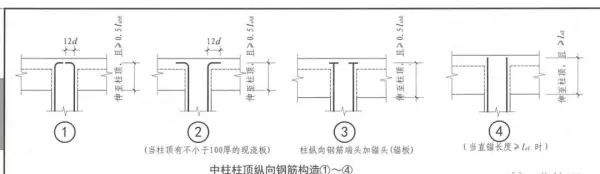

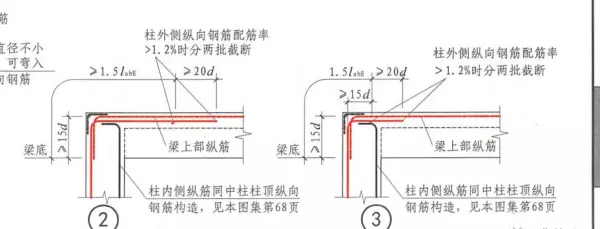

5、然后柱子到顶的话,边柱就是锚固个梁底+1.5lae,中柱就是12d,这就是框架柱(所以判断边角柱很重要哦,钢筋影响很大)

框支柱与转换柱是一个意思吗(4)
框支柱与转换柱是一个意思吗(5)

而转换柱呢?16G101平法图集没说,17G101-11图集答疑没说清楚,在18G901-1里面详细说明了

框支柱与转换柱是一个意思吗(6)

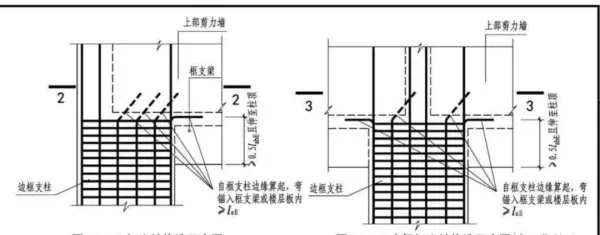

18G901-1(3-39页)

框支柱与转换柱是一个意思吗(7)

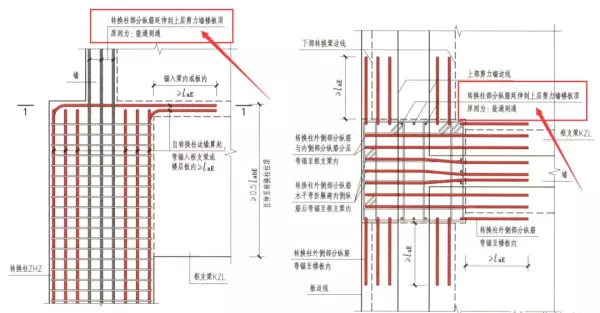

17G101-1(2-13页)

我红框里面图集写了这么一句话,转换柱部分纵筋延伸到上层剪力墙楼板顶,原则为能通则通

什么意思,大家都知道柱子肯定比剪力墙厚,剪力墙挨着柱子的那部分柱纵筋直接伸入剪力墙上层楼板顶,能通则通,没挨着剪力墙的直接锚入相应梁板里面一个lae值。

这就是框架柱与转换柱的区别,一个是性质不同,一个是钢筋搭接锚固形式的不同,性质不同没什么影响,钢筋搭接锚固形式不同还是影响很大的钢筋量哦,框支柱的钢筋量会比框架柱的钢筋量多哦。

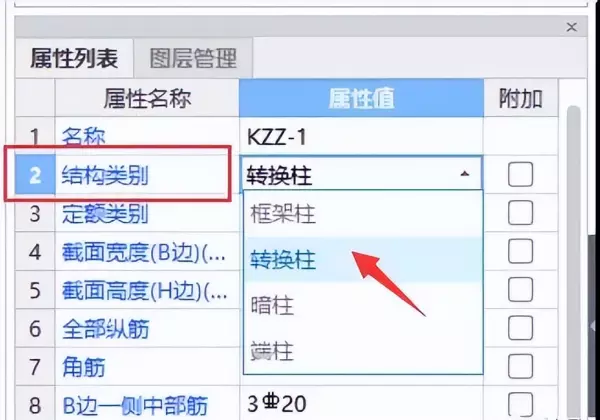

所以后面你遇到框支柱(KZZ)这个构件的时候,可以在广联达柱属性里面改成转换柱哦(如下图)

框支柱与转换柱是一个意思吗(8)

最后总结一下:

  • 1、图纸的KZZ代表框支柱,框支柱与转换柱是一个意思,在16g叫转换柱(ZHZ),在11g叫框支柱(KZZ)。
  • 2、框支柱纵筋延伸到上层剪力墙楼板顶,原则为能通则通,其余锚固到楼板12D
  • 3、图纸碰到框支柱(KZZ)转换柱(ZHZ),可以在广联达软件的柱子属性中,把类别修改为转换柱。

郑重声明:以上内容来自网络,请酌情参考,并以实际为准。如遇到问题发送具体情况老陈联系!
