一、教材知识点:摘自《1H414020建筑电气工程施工技术》

5.灯具的接地要求(P180)

灯具按防触电保护形式分为Ⅰ类Ⅱ类Ⅲ类

(1)Ⅰ类灯具的防触电保护不仅依靠基本绝缘,还需把外露可导电部分连接到保护导体上,因此Ⅰ类灯具外露可导电部分必须采用铜芯软导线与保护导体可靠连接,连接处应设置接地标识;铜芯软导线(接地线)的截面应与进入灯具的电源线截面相同,导线间的连接应采用导线连接器缠绕搪锡连接。

(2)Ⅱ类灯具的防触电保护不仅依靠基本绝缘,还具有双重绝缘加强绝缘,因此Ⅱ类灯具外壳不需要与保护导体连接

(3)Ⅲ类灯具的防触电保护是依靠安全特低电压,电源电压不超过交流50V,采用隔离变压器供电。因此Ⅲ类灯具的外壳不容许与保护导体连接

二、补充知识点

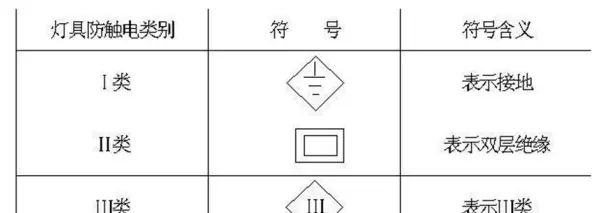

1、灯具按防触电保护形式分为Ⅰ类Ⅱ类Ⅲ类

为了电器安全,灯具所有带电部分必须采用绝缘材料等加以隔离。灯具的这种保护人身安全的措施称为防触电保护。根据防触电保护方式,灯具可分为类、类、类,每类灯具的主要性能及其应用情况下面有详细的说明:

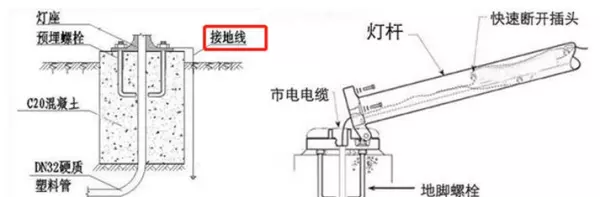

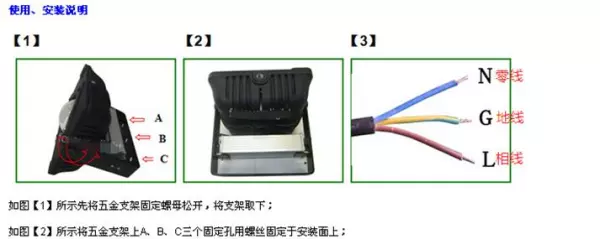

(1)Ⅰ类灯具:除基本绝缘外,易触及的部分及外壳有接地装置,一旦基本绝缘失效时,不致有危险。用于金属外壳灯具,如投光灯路灯庭院灯等,提高安全程度

一类灯具外露可导电部分与保护导体可靠连接图(1)
一类灯具外露可导电部分与保护导体可靠连接图(2)
一类灯具外露可导电部分与保护导体可靠连接图(3)

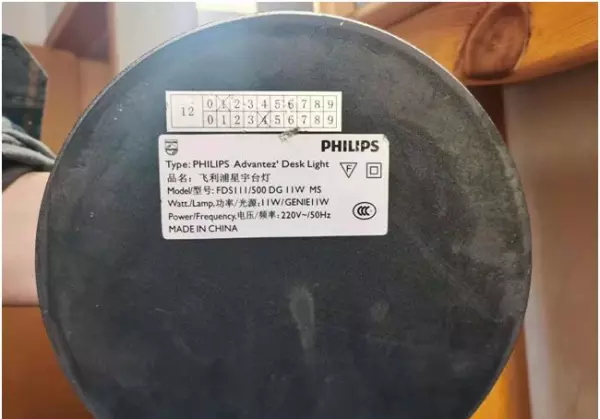

(2)Ⅱ类灯具:除基本绝缘,还有补充绝缘,做成双重绝缘加强绝缘,提高安全性绝缘性好,安全程度高,适用与环境差、人经常触摸的灯具,如台灯、手提灯

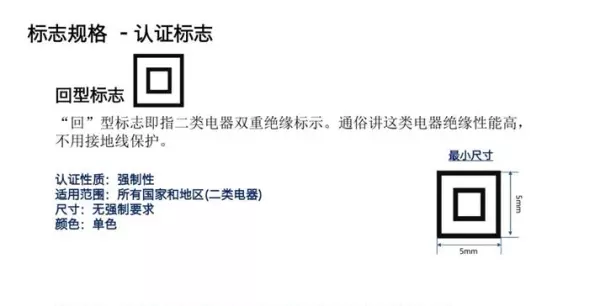

“回”字标志是指双重绝缘或加强绝缘结构的类器具

一类灯具外露可导电部分与保护导体可靠连接图(4)
一类灯具外露可导电部分与保护导体可靠连接图(5)

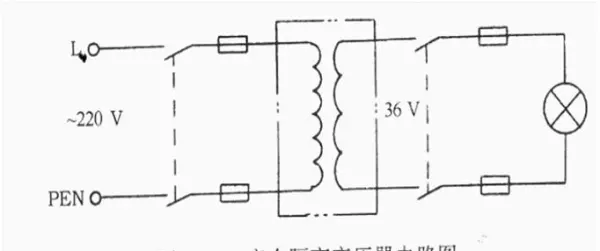

(3)Ⅲ类灯具:采用特低安全电压(交流有效值50V),且灯内不会产生高于此值的电压灯具安全程度最高,用于恶劣环境,如机床工作灯儿童用灯等灯具的防触电保护

一类灯具外露可导电部分与保护导体可靠连接图(6)
一类灯具外露可导电部分与保护导体可靠连接图(7)

2、绝缘的分类:

(1)基本绝缘

用于带电部分,提供防触电的基本保护的绝缘,对带电部件提供防止电击之基本保护的绝缘。

(2)附加绝缘

附加绝缘是为了在基本绝缘损坏的情况下防止触电而在基本绝缘之外使用的独立绝缘

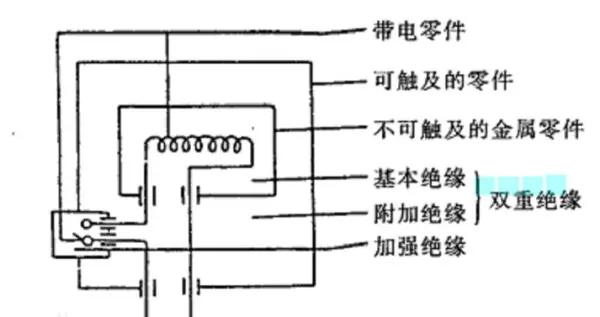

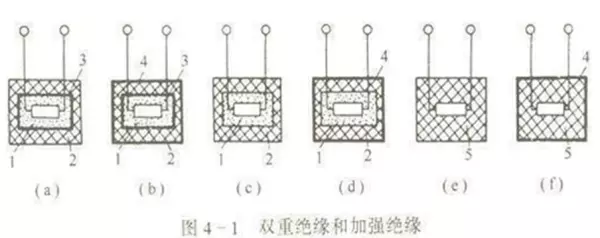

(3)双重绝缘

双重绝缘指同时具备工作绝缘(基本绝缘)保护绝缘(附加绝缘)的绝缘,前者是带电体不可触及的导体之间的绝缘,后者是不可触及的导体可触及的导体之间的绝缘,是当工作绝缘损坏后用于防止电击的绝缘。

(4)加强绝缘

是增强了绝缘性能机械强度的具有与双重绝缘同等防触电能力的单一绝缘。

一类灯具外露可导电部分与保护导体可靠连接图(8)
一类灯具外露可导电部分与保护导体可靠连接图(9)
