1.0.1 为贯彻执行国家的技术经济政策，使约束砌体与配筋砌体建筑的设计、施工及验收做到因地制宜、就地取材、技术先进、经济合理、安全适用、确保质量，制定本规程。
1.0.2 本规程适用于非抗震设防地区和抗震设防烈度为6度、7度、8度和9度地区，约束砌体与配筋砌体建筑的设计、施工及验收。
1.0.3 约束砌体与配筋砌体建筑的设计、施工及验收，除应符合本规程要求外，尚应符合国家现行有关标准的规定。
2.1.1 无筋砌体 unreinforced masonry砌体构件中无配筋或仅有拉结短钢筋或钢筋网，且不作为受力筋考虑的，其配筋率不大于0.07％的砌体。
2.1.2 约束砌体 confined masonry按规定要求设置构造柱或芯柱、圈梁和拉结钢筋的砌体。
2.1.3 配筋砌体结构 reinforced masonry structure由配置钢筋的砌体作为建筑物主要受力构件的结构。
2.1.4 配筋砌块砌体剪力墙结构 reinforced concrete masonry shear wall structure由承受竖向和水平作用的配筋砌块砌体剪力墙和混凝土楼、屋盖所组成的房屋建筑结构。
2.1.5 夹心墙 cavity wall filled with insulation墙体中预留的连续空腔内填充保温或隔热材料，并在墙的内叶和外叶之间用防锈的金属拉结件连接形成的墙体。
2.1.6 可调节拉结件 adjustable tie预埋在夹心墙内、外叶墙的灰缝内，利用可调节特性，消除内、外叶墙因竖向变形不一致而产生的不利影响的拉结件。
2.1.7 构造柱 structural concrete column，tie-column在多层砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱。
2.1.8 圈梁 ring beam，tie-beam在房屋的檐口、窗顶、楼层或基础顶面标高处，沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。
2.1.9 芯柱 core column砌块墙体的孔洞内浇灌混凝土称素混凝土芯柱，砌块墙体的孔洞内插有钢筋并浇灌混凝土称钢筋混凝土芯柱。
2.1.10 灌孔混凝土 grouting concrete由水泥、砂、细石等主要原材料配制的大流动性细石混凝土。
2.1.11 挑梁 cantilever beam嵌固在砌体中的悬挑式钢筋混凝土梁。
2.1.12 控制缝 control joint将墙体分割成若干个独立墙肢的缝，允许墙肢在其平面内自由变形，并对外力有足够的抵抗能力。
2.2.1 材料性能C———混凝土的强度等级；Cb——芯柱或灌孔混凝土的强度等级；E——砌体的弹性模量；fg——灌孔砌体的抗压强度设计值；fm——砂浆的抗压强度设计值；ft——混凝土的轴心抗拉强度设计值；fv——砌体的抗剪强度设计值；fvE——砌体的抗震抗剪强度设计值；fvg——灌孔砌体抗剪强度设计值；fy、f＇y——普通钢筋的抗拉、抗压强度设计值；fyb、f＇yb——受拉、受压边缘构件的钢筋强度设计值；fyc——构造柱钢筋抗拉强度设计值；fyf、f＇yf——受拉区、受压区翼缘的钢筋强度设计值；fyh——水平钢筋抗拉强度设计值；fyv——箍筋抗拉强度设计值；M——砂浆的强度等级；Mb——混凝土砌块砌筑砂浆的强度等级；Ms——砌筑蒸压灰砂普通砖、蒸压粉煤灰普通砖砌体的砂浆强度等级；MU——块体的强度等级。
2.2.2 作用和作用效应M——弯矩设计值；Mlb、Mrb——梁左、右端弯矩设计值；N——轴向力设计值；V——剪力设计值；Vb——连梁剪力设计值；VGb——重力荷载代表值作用下按简支梁计算的连梁截面剪力设计值；Vw——考虑地震作用组合的抗震墙计算截面的剪力设计值。
2.3.2 几何参数A——墙体截面面积；A c——构造柱总截面面积；A f、A＇ f——受拉、受压翼缘的钢筋截面面积；A w——腹板截面面积；A s——柱纵向钢筋截面面积；A＇ s——竖向钢筋截面面积；A sb、A＇ sb——墙片端部受拉、受压边缘构件内的钢筋截面面积；A sc——构造柱纵向钢筋截面面积；A sh——层间墙体竖向截面的总水平钢筋面积，或配置在同一截面内的水平分布钢筋的全部截面面积；si——竖向分布钢筋的截面面积；A sv——同一截面内箍筋各肢的全部截面面积；b——截面宽度、腹板宽度；b＇ f——受压区翼缘的宽度；e——出平面偏心力作用点至墙片受压端边缘的距离；e a——构件在轴向力作用下的附加偏心距；e N、e＇ N——轴向力作用点到墙片受拉、受压端边缘构件钢筋合力点的距离；h——截面高度；h 0——截面有效高度；h＇——砌体墙厚度；h＇ f——受压区翼缘的高度；H 0——构件计算高度；l a——受拉钢筋锚固长度；l aE——抗震设计时的受拉钢筋锚固长度；l D——连梁净跨；s——分布筋间距；si、 ＇ si——竖向分布钢筋对墙片受拉、受压端边缘构件钢筋合力点的面积矩；x——截面受压区高度。
2.2.4 计算系数β——墙、柱的高厚比；γ RE——承载力抗震调整系数；ζ c——中部构造柱或芯柱参与工作系数；ζ s——钢筋参与工作系数；η c——墙体约束修正系数；η v——剪力增大系数；λ——计算截面的剪跨比；μ 0——墙体共同工作系数；μ s——钢筋工作条件系数；ξ——截面受压区相对高度；ξ b——受压区相对高度的界限值；ρ——混凝土砌块砌体的灌孔率、配筋率；Φ——出平面偏心受压构件承载力影响系数；φ 0g——轴心受压构件的稳定系数。
3.1.1 块体的强度等级，应按下列规定采用：1 烧结普通砖、烧结多孔砖的强度等级不应低于MU10；2 蒸压灰砂普通砖、蒸压粉煤灰普通砖的强度等级不应低于MU15；3 混凝土普通砖、混凝土多孔砖的强度等级不应低于MU15；4 约束砌体混凝土砌块的强度等级不应低于MU7.5；5 配筋砌体混凝土砌块的强度等级不应低于MU10；6 多孔砖及蒸压砖还应按现行国家标准《墙体材料应用统一技术规范》GB 50574进行折压比控制。
3.1.2 夹心墙外叶墙的砖及混凝土砌块的强度等级不应低于MU10。
3.1.3 砂浆的强度等级应按下列规定采用：1 约束砌体的砌筑砂浆强度等级不宜低于M5或Mb5；2 配筋砌体的砌筑砂浆强度等级不应低于M7.5或Mb7.5。
3.1.4 混凝土的强度等级应按下列规定采用：1 构造柱、圈梁、连梁混凝土的强度等级不应低于C20；2 芯柱或灌孔混凝土的强度等级不应低于Cb20。
3.1.5 约束砌体与配筋砌块砌体结构中的钢筋宜按下列规定采用：1 构造柱和圈梁的纵筋宜采用HPB300级和HRB400级钢筋，箍筋宜采用HPB300级钢筋；2 配筋砌块砌体结构的钢筋宜采用HRB400级和RRB400级钢筋，也可采用HPB300级钢筋；3 重要部位及直接承受疲劳荷载构件的受力钢筋不宜采用RRB400级钢筋。
3.2.1 单排孔且对孔砌筑的混凝土砌块灌孔砌体的弹性模量，应按下式计算：
式中：fg——灌孔砌体的抗压强度设计值，按现行国家标准《砌体结构设计规范》GB 50003的规定取用。
3.2.2 混凝土砌块灌孔砌体的线膨胀系数可按10×10-6／℃采用，收缩率可按—0.2mm／m采用，摩擦系数可按表3.2.2采用。

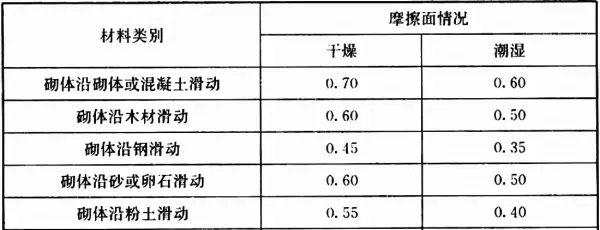

表3.2.2 混凝土砌块灌孔砌体的摩擦系数
3.2.3 材料的其他计算指标，应按现行国家标准《砌体结构设计规范》GB 50003及有关的国家现行标准确定。
4.1.1 根据建筑结构破坏可能产生后果的严重性，建筑结构应按表4.1.1划分为三个安全等级，设计时应根据具体情况选用。
表4.1.1 建筑结构的安全等级
注：1 对于特殊的建筑物，其安全等级可根据具体情况另行确定；2 对地震区的建筑物，应按现行国家标准《建筑工程抗震设防分类标准》GB 50223根据建筑重要性区分建筑物类别。
4.1.2 约束砌体、配筋砌块砌体的平面外轴向力偏心距e应按内力设计值计算，且约束砌体不应超过0.6y，配筋砌块砌体不应超过0.7y。y为截面重心到轴向力所在平面外偏心方向截面边缘的距离。
4.1.3 配筋砌块砌体墙结构房屋的内力与位移分析可采用线弹性分析方法。应根据结构分析所得到的内力，分别按轴心受压、偏心受压、偏心受拉等构件进行正截面承载力和斜截面承载力计算，并应进行结构变形验算。
4.1.4 约束砌体、配筋砌块砌体构件设计时，静力计算除应符合本章的规定外尚应符合现行国家标准《砌体结构设计规范》GB 50003的有关规定。
4.2.1 约束砖砌体墙轴心受压承载力计算可按现行国家标准《砌体结构设计规范》GB 50003中砖砌体和钢筋混凝土构造柱组合墙的有关规定计算。
4.2.2 墙体中有水平配筋的约束砖砌体墙的受剪计算应按下式验算：
式中：V——墙体剪力设计值(N)；fv——砌体抗剪强度设计值(MPa)；A——墙体横截面面积，多孔砖取毛截面面积(mm2)；fyh——水平钢筋抗拉强度设计值(MPa)；Ash——层间墙体竖向截面的总水平钢筋面积(mm2)，其配筋率不应小于0.07％且不大于0.17％；ζs——钢筋参与工作系数，可按表4.2.2采用。
表4.2.2 钢筋参与工作系数
注：墙体高宽比指层高与墙长之比，对门窗洞边的小墙段指洞净高与洞侧墙宽之比。
4.2.3 厚240mm约束砖砌体墙的构造柱截面不小于240mm×240mm，或厚190mm约束砖砌体墙的构造柱截面不小于240mm×190mm，其间距不大于4m且基本均匀设置于墙段中部时，其受剪承载力可按下式验算：
式中：Ac——中部构造柱的横截面总面积；对横墙和内纵墙，Ac＞0.15A时，取0.15A；对外纵墙，Ac＞0.25A时，取0.25A；ft——中部构造柱的混凝土轴心抗拉强度设计值，应按现行国家标准《混凝土结构设计规范》GB 50010的规定采用；Asc——中部构造柱的纵向钢筋截面总面积；配筋率不应小于0.6％，当大于1.4％时取1.4％；fyc——构造柱钢筋抗拉强度设计值；Ash——层间墙体竖向截面的总水平钢筋面积，无水平钢筋时取0；ζc——中部构造柱参与工作系数；居中设一根时取0.5，多于一根时取0.4；ηc——墙体约束修正系数；一般情况取1.0，构造柱间距不大于3.0m时取1.1。
4.2.4 混凝土砌块墙体的截面受剪承载力，应按下式验算：
式中：ft——芯柱混凝土轴心抗拉强度设计值，应按现行国家标准《混凝土结构设计规范》GB 50010的规定采用；Ac——芯柱截面总面积；fy——芯柱钢筋抗拉强度设计值；As——芯柱钢筋截面总面积；ζc——芯柱参与工作系数，可按表4.2.4采用。注：当同时设置芯柱和构造柱时，构造柱截面可作为芯柱截面，构造柱钢筋可作为芯柱钢筋。
表4.2.4 芯柱参与工作系数
注：填孔率指芯柱根数(含构造柱和填实孔洞数量)与孔洞总数之比。
4.3.1 配筋砌块砌体墙构件的计算高度H0，应根据房屋类别和构件支承条件等按现行国家标准《砌体结构设计规范》GB 50003采用。
4.3.2 轴心受压配筋砌块砌体墙正截面受压承载力应按下列公式计算：
式中：N——轴向力设计值；fg——灌孔砌块砌体的抗压强度设计值，按现行国家标准《砌体结构设计规范》GB 50003的规定取值；f＇y——钢筋的抗压强度设计值；A——构件的毛截面面积；A＇s——全部竖向钢筋的截面面积；φ0g——轴心受压构件的稳定系数；β——构件的高厚比，按现行国家标准《砌体结构设计规范》GB 50003的规定取值。
4.3.3 配筋砌块砌体构件，当竖向钢筋仅配在中间时，其平面外偏心受压承载力可按现行国家标准《砌体结构设计规范》GB 50003中无筋砌体构件受压构件的承载力验算公式进行计算，但应采用灌孔砌体的抗压强度设计值。
4.3.4 矩形截面偏心受压配筋砌块砌体墙正截面承载力计算，应符合下列规定：1 大小偏心受压界限：当x≤ξbh0时，应为大偏心受压；当x＞ξbh0时，应为小偏心受压。其中：ξb——相对界限受压区高度；对HPB300级钢筋取ξb等于0.57，对HRB335级钢筋取ξb等于0.55，对HRB400级和RRB400级钢筋取ξb等于0.52；x——截面受压区高度(mm)；h0——截面有效高度(mm)，取h0＝h—as或h0＝h—a＇s；as——受拉区纵向钢筋合力点至截面受拉区边缘的距离(mm)，对T形、L形、工形截面，当翼缘受压时取300mm，其他情况取100mma＇s——受压区纵向钢筋合力点至截面受压区边缘的距离(mm)，对T形、L形、工形截面，当翼缘受压时取100mm，其他情况取300mm。

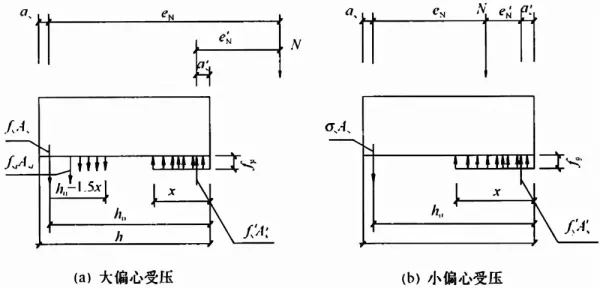

图4.3.4 矩形截面偏心受压正截面承载力计算简图

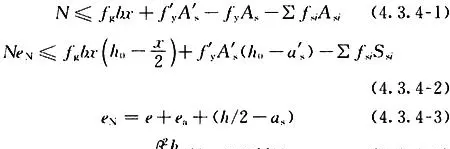

2 大偏心受压时应按下列公式计算(图4.3.4a)：
式中：N——轴向力设计值(N)；fg——灌孔砌块砌体的抗压强度设计值(MPa)；fy、f＇y——竖向受拉、受压主筋的强度设计值(MPa)；b——截面宽度(mm)；fsi——竖向分布钢筋的抗拉强度设计值(MPa)；As、A＇s——竖向受拉、受压主筋的截面面积(mm2)；Asi——第i根竖向分布钢筋的截面面积(mm2)；Ssi——第i根竖向分布钢筋对竖向受拉主筋的面积矩(mm3)；eN——轴向力作用点到竖向受拉主筋合力点之间的距离(mm2)；e——轴向力的初始偏心距(mm)；按荷载设计值计算，当e小于0.05h时，应取e等于0.05h；ea——构件在轴向力作用下的附加偏心距(mm)。当受压区高度，x＜2a＇s时，其正截面承载力应按下列公式计算：
式中：e＇N——轴向力作用点至竖向受压主筋合力点之间的距离。3 小偏心受压时，应按下列公式计算：
矩形截面对称配筋小砌块砌体墙小偏心受压时，也可近似按下列公式计算钢筋截面面积：
式中：ξ——相对受压区高度。
4.3.5 T形、L形、工字形截面偏心受压构件(图4.3.5)，当翼缘和腹板的相交处采用错缝搭接砌筑和同时设置中距不大于1.2m的水平配筋带，且截面高度大于等于60mm，钢筋不少于2
12时，可考虑翼缘的共同工作，翼缘的计算宽度应按表4.3.5中的最小值采用，其正截面受压承载力应按下列规定计算：

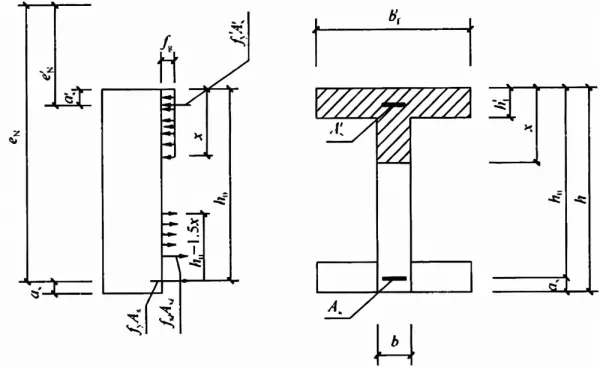

图4.3.5 T形、L形、工字形截面偏心受压构件正截面承载力计算简图

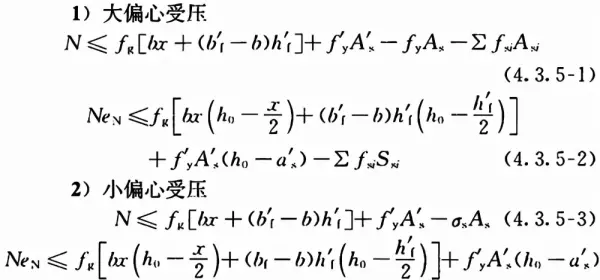

1 当受压区高度x≤h＇f时，应按宽度为b＇f的矩形截面计算。2 当受压区高度x＞h＇f时，应考虑腹板的受压作用，按下列公式计算：
式中：b＇f——T形、L形、工字形截面受压区的翼缘计算宽度(mm)；h＇f——T形、L形、工字形截面受压区的冀缘厚度(mm)。
表4.3.5 T形、倒L形截面偏心受压构件翼缘计算宽度b＇f
注：表中b为腹板宽度，构件的计算高度h0可取层高。
4.3.6 偏心受压和偏心受拉配筋砌块砌体剪力墙，其斜截面受剪承载力应根据下列情况进行计算：1 剪力墙的截面应满足下式要求：
式中：V——剪力墙的剪力设计值(N)；b——剪力墙截面宽度或T形、倒L形截面腹板宽度(mm)；h0——墙截面的有效高度(mm)。2 剪力墙在偏心受压时的斜截面受剪承载力，应按下列公式计算：
式中：fvg——灌孔砌块砌体抗剪强度设计值；应按现行国家标准《砌体结构设计规范》GB 50003的规定采用；M、N、V——计算截面的弯矩、轴向力和剪力设计值，当N大于0.25fgbh时取N＝0.25fgbh；A——剪力墙的截面面积，其中翼缘的有效面积，可按表4.3.5确定；Aw——T形或倒L形截面腹板的截面面积，对矩形截面取Aw＝A；λ——计算截面的剪跨比。当λ＜1.5时取1.5，当λ≥2.2时取2.2；h0——墙截面的有效高度；Ash——配置在同一截面内的水平分布钢筋或网片的全部截面面积；s——水平分布钢筋的竖向间距；fyh——水平钢筋的抗拉强度设计值。3 剪力墙在偏心受拉时的斜截面受剪承载力，应按下式计算：
4.3.7 配筋砌块砌体剪力墙跨高比大于2.5的连梁宜采用钢筋混凝土连梁，其截面组合的剪力设计值和斜截面承载力，应符合现行国家标准《混凝土结构设计规范》GB 50010对连梁的有关规定。
4.3.8 配筋砌块砌体剪力墙采用配筋砌块砌体连梁时，应符合下列规定：1 连梁的截面应满足下式的要求：
2 连梁的斜截面受剪承载力应按下式计算：
式中：Vb——连梁的剪力设计值(N)；b——连梁的截面宽度(mm)；h0——连梁的截面有效高度(mm)；Asv——配置在同一截面内箍筋各肢的全部截面面积(mm2)；fyv——箍筋的抗拉强度设计值(MPa)；s——沿构件长度方向箍筋的间距(mm)。
5.1.1 考虑地震作用组合的砌体结构构件，其截面承载力应除以承载力抗震调整系数γRE，承载力抗震调整系数应按表5.1.1采用。当仅计算竖向地震作用时，各类结构构件承载力抗震调整系数均应采用1.0。

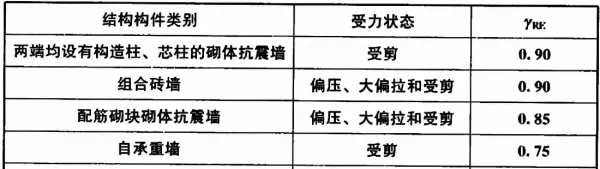

表5.1.1 承载力抗震调整系数
5.1.2 抗震设计时结构的材料性能指标除应符合本规程第3章的规定外，尚应符合下列规定：1 约束砌体的砌筑砂浆、钢筋砂浆面层砂浆强度等级不应低于M10或Mb10；2 配筋砌体的砌筑砂浆强度等级不应低于M10或Mb10。
5.1.3 配筋砌块砌体抗震墙房屋，体型复杂、平立面不规则时宜设防震缝。防震缝宽度应根据烈度和房屋高度确定，当房屋高度不超过24m时，可采用100mm；当超过24m时，6度、7度、8度和9度相应每增加6m、5m、4m和3m，宜加宽20mm。
5.1.4 配筋砌体结构构件，其配置的受力钢筋的锚固和接头，除应符合现行国家标准《砌体结构设计规范》GB 50003的规定外，尚应符合下列规定：1 纵向受拉钢筋的最小锚固长度laE应符合下列公式规定：
式中：la——受拉钢筋的锚固长度，按现行国家标准《砌体结构设计规范》GB 50003的规定确定。2 钢筋搭接接头，对一、二级抗震等级不应小于1.2la＋5d；对三、四级不应小于1.2la；3 非全灌孔水平配筋砌块砌体墙和砖砌体墙，其水平或竖向受拉钢筋的最小锚固长度和搭接长度应按本条第1、2款中四级抗震等级相关规定确定；4 位于同一连接区段内的受拉钢筋搭接接头面积百分率应符合现行国家标准《混凝土结构设计规范》GB 50010的有关规定。
5.1.5 多层砌体结构房屋的层数和总高度，应符合下列要求：1 房屋的层数和总高度不应超过表5.1.5的规定；2 各层横墙较少的多层砌体房屋，总高度应比表5.1.5的规定降低3m，层数相应减少一层；各层横墙很少的多层砌体房屋，还应再减少一层；3 抗震设防烈度为6度、7度时，横墙较少的丙类多层砌体房屋，当按现行国家标准《建筑抗震设计规范》GB 50011规定采取加强措施并满足抗震承载力要求时，其高度和层数应允许仍按表5.1.5的规定采用；4 采用蒸压灰砂普通砖和蒸压粉煤灰砖的砌体房屋，当砌体的抗剪强度仅达到普通黏土砖砌体的70％时，房屋的层数应比普通砖房屋减少一层，总高度应减少3m；当砌体的抗剪强度达到普通黏土砖砌体的取值时，房屋层数和总高度的要求同普通砖房屋。

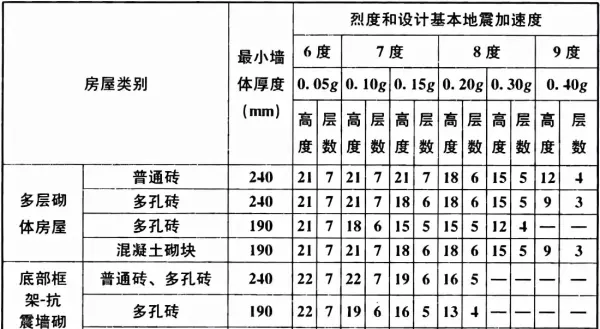

表5.1.5 多层砌体房屋的层数和总高度限值(m)
注：乙类的多层砌体房屋仍按本地区设防烈度查表，其层数应减少一层且总高度应降低3m；不应采用底部框架-抗震墙砌体房屋。
5.1.6 约束砌体房屋的层高不应超过3.9m。
5.1.7 多层砌体房屋总高度与总宽度的比值，不宜超过表5.1.7的规定。
表5.1.7 房屋最大高宽比
5.1.8 房屋抗震横墙的间距，不应超过表5.1.8的规定。
表5.1.8 房屋抗震横墙的间距(m)
注：1 多层砌体房屋的顶层，除木屋盖外的最大横墙间距应允许适当放宽，但应采取相应加强措施；2 多孔砖抗震横墙厚度为190mm时，最大横墙间距应比表中数值减少3m。
5.1.9 多层砌体房屋中砌体墙段的局部尺寸限值，宜符合表5.1.9的规定。

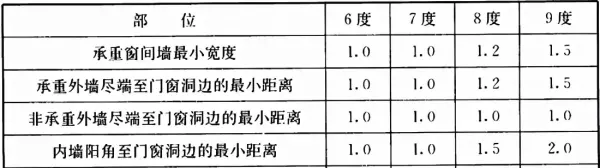

表5.1.9 房屋局部尺寸限值(m)
注：1 局部尺寸不足时，应采取局部加强措施弥补，且最小宽度不宜小于1／4层高和表列数据的80％；2 出入口处的女儿墙应有锚固。
5.1.10 多层砌体房屋的结构体系，应符合下列规定：1 宜采用横墙承重或纵横墙共同承重的结构体系。2 纵横墙的布置宜均匀对称，沿平面内宜对齐，沿竖向应上下连续；且纵横向墙体的数量不宜相差过大。同一轴线上的窗间墙宽度宜均匀；洞口面积，6、7度时不宜大于墙面面积的60％，8、9度时不宜大于55％。3 房屋有下列情况之一时宜设置防震缝，缝两侧均应设置墙体，缝宽应根据烈度和房屋高度确定，可采用70mm～100mm：1)房屋立面高差在6m以上；2)房屋有错层，且楼板高差大于层高的1／4；3)各部分结构刚度、质量截然不同。4 楼梯间不宜设置在房屋的尽端或转角处。不应在房屋转角处设置转角窗或转角阳台。5 横墙较少、跨度较大的房屋，宜采用现浇钢筋混凝土楼、屋盖。6 烟道、风道、垃圾道等不应削弱墙体；当墙体被削弱时，应对墙体采取加强措施；不宜采用无竖向配筋的附墙烟囱及出屋面的烟囱。7 不应采用无锚固的钢筋混凝土预制挑檐。8 不应采用连体、转换等复杂结构体系。
5.1.11 配筋砌块砌体抗震墙结构房屋抗震设计时房屋最大高度不宜超过表5.1.11的规定：1 横墙较少或建造于Ⅳ类场地的房屋，其最大高度应适当降低；2 某层或某几层开间大于6.0m的房间建筑面积占相应层建筑面积40％以上时，表中数据相应减少6m；3 房屋的高度超过表内高度时，应根据专门的研究，采取有效地加强措施。
表5.1.11 配筋砌块砌体抗震墙房屋适用的最大高度(m)
5.1.12 配筋砌块砌体抗震墙结构抗震设计时，结构抗震等级应根据设防烈度和房屋高度按表5.1.12采用，并应符合下列规定：1 抗震等级为四级的抗震墙，除本章有规定外，均应按非抗震设计采用；2 房屋高度接近或等于表5.1.12分界值时，应结合房屋不规则程度及场地、地基条件确定抗震等级。
表5.1.12 抗震等级的划分
5.1.13 配筋砌块砌体抗震墙结构应进行多遇地震作用下的抗震变形验算，其楼层内最大的层间弹性位移角不宜超过1／800，底层不宜超过1／1200。
5.1.14 配筋砌块砌体抗震墙的短肢墙应符合下列规定：1 抗震墙宜沿主轴方向双向布置，各向结构刚度、承载力宜均匀分布。不应采用全部为短肢墙的高层配筋砌块砌体抗震墙结构，应形成短肢抗震墙与一般抗震墙共同抵抗水平地震作用的抗震墙结构。9度时不宜采用短肢墙。2 纵横向抗震墙宜拉通对齐；每个独立墙段长度不宜大于8m，也不宜小于墙厚的5倍；墙段的高度与墙段长度之比不宜小于2。门窗洞口宜上下对齐，成列布置。3 短肢墙的抗震等级应比表5.1.12的规定提高一级采用；已为一级时，配筋应按9度的要求提高。4 在给定的水平力作用下，一般抗震墙承受底部地震倾覆力矩不应小于结构总倾覆力矩的50％，且短肢抗震墙截面面积与同层抗震墙总截面面积比例，抗震等级为三级及以上房屋两个主轴方向均不宜大于20％，抗震等级为四级的房屋，两个主轴方向均不宜大于50％；总高度不大于18m的多层房屋，短肢抗震墙截面面积与同层抗震墙总截面面积比例，一、二级时两个主轴方向均不宜大于30％，三级时不宜大于50％，四级时不宜大于70％。5 短肢墙宜设置翼墙；不应在一字形短肢墙平面外布置与之单侧相交的楼、屋面梁。
5.2.1 约束砌体与多层配筋砌块砌体房屋的地震作用计算，可采用底部剪力法，并应符合现行国家标准《建筑抗震设计规范》GB 50011的有关规定。
5.2.2 高层配筋砌块砌体抗震墙房屋地震作用计算，宜采用振型分解反应谱法，并应符合现行国家标准《建筑抗震设计规范》GB 50011的有关要求。必要时应采用时程分析法进行多遇地震下的补充计算。
5.3.1 各类砌体沿阶梯形截面破坏的抗震抗剪强度设计值，应按下式确定：
式中：fvE——砌体沿阶梯形截面破坏的抗震抗剪强度设计值(MPa)；fv——非抗震设计的砌体抗剪强度设计值(MPa)；ζN——砌体抗震抗剪强度的正应力影响系数，应按表5.3.1采用。
表5.3.1 砌体强度的正应力影响系数
注：σ0为对应于重力荷载代表值的砌体截面平均压应力。
5.3.2 普通砖、多孔砖墙体的截面抗震受剪承载力，应按下式验算：
式中：V——墙体剪力设计值(N)；fvE——砖砌体沿阶梯形截面破坏的抗震抗剪强度设计值(MPa)；A——墙体横截面面积(mm2)，多孔砖取毛截面面积；γRE——承载力抗震调整系数，按本规程表5.1.1采用。
5.3.3 混凝土空心砌块墙体截面抗震受剪承载力，应按下式验算：
式中：ft——灌孔混凝土的轴心抗拉强度设计值，应按现行国家标准《混凝土结构设计规范》GB 50010采用；Ac——灌孔混凝土或芯柱截面总面积；fy——芯柱钢筋的抗拉强度设计值；As——芯柱钢筋截面总面积；ζc——芯柱参与工作系数，可按表5.3.3采用。
表5.3.3 芯柱参与工作系数
注：灌孔率指芯柱根数(含构造柱和填实孔洞数)与孔洞总数之比。
5.3.4 网状配筋或水平配筋砖、多孔砖墙体截面抗震受剪承载力，应按下式验算：
式中：ζs——钢筋参与工作系数，可按表5.3.4采用；fyh——墙体水平纵向钢筋的抗拉强度设计值(MPa)；Ash——按层间墙体竖向截面计算的总水平钢筋面积(mm2)，其配筋率不应小于0.07％且不大于0.17％。
表5.3.4 钢筋参与工作系数
5.3.5 砖砌体和钢筋混凝土构造柱组合墙截面抗震受剪承载力，应按下式验算：
式中：Ac——中部构造柱的横截面总面积；对横墙和内纵墙，当Ac大于0.15A时取0.15A；对外纵墙，当Ac大于0.25A时取0.25A；ft——中部构造柱的混凝土抗拉强度设计值，应按现行国家标准《混凝土结构设计规范》GB 50010采用；Asc——中部构造柱的纵向钢筋截面总面积，配筋率不应小于0.6％，大于1.4％时取1.4％；fyh、fyc——分别为墙体水平钢筋、构造柱钢筋抗拉强度设计值；Ash——层间墙体竖向截面的总水平纵向钢筋面积，其配筋率不应小于0.07％且不大于0.17％，水平纵向钢筋配筋率小于0.07％时取0；ζc——中部构造柱参与工作系数，居中设一根时取0.5，多于一根时取0.4；ηc——墙体约束修正系数，一般情况取1.0，构造柱间距不大于3.0m时取1.1。
5.3.6 墙面配筋砌体截面抗震受剪承载力，应按下式验算：
式中：A——墙体面积(mm2)；μ0——墙体共同工作系数，取0.50；fm——砂浆抗压强度(MPa)；Am——砂浆层面积(mm2)；As——单根横向钢筋截面面积(mm2)，双面配筋时乘以2(竖向钢筋要求与横向钢筋同等配置)；μs——钢筋工作条件系数，取0.24；L——墙的实际长度(mm)；s——钢筋间距(mm)。
5.3.7 考虑地震作用组合的配筋砌块砌体抗震墙的正截面承载力应按现行国家标准《砌体结构设计规范》GB 50003的规定计算，但其抗力应除以承载力抗震调整系数。
5.3.8 配筋砌块砌体抗震墙承载力计算时，底部加强部位截面的组合剪力设计值应按下式调整：
式中：V——砌体抗震墙截面组合的剪力设计值(N)；Vw——砌体抗震墙截面组合的剪力计算值(N)；ηvw——剪力增大系数，按表5.3.8取用。

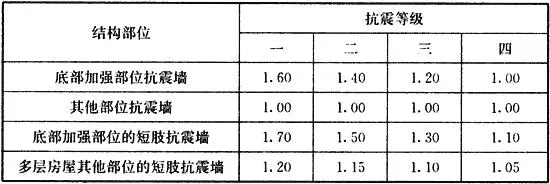

表5.3.8 剪力增大系数
注：底部加强部位指小于房屋高度的1／6且不小于底部二层的高度范围，房屋总高度小于18m时取一层。
5.3.9 配筋砌块砌体抗震墙的截面，应满足下列公式要求：1 当剪跨比大于2时：
2 当剪跨比小于或等于2时：

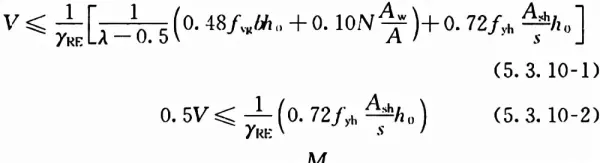

5.3.10 偏心受压配筋砌块砌体抗震墙的斜截面受剪承载力，应按下列公式验算：
式中：fvg——灌孔砌块砌体的抗剪强度设计值，按现行国家标准《砌体结构设计规范》GB 50003的规定采用；fg——灌孔砌体的抗压强度设计值；M——考虑地震作用组合的抗震墙计算截面的弯矩设计值；V——考虑地震作用组合的抗震墙计算截面的剪力设计值；N——考虑地震作用组合的抗震墙计算截面的轴向力设计值，当N＞0.2fgbh时，取N＝0.2fgbh；A——抗震墙的截面面积，其中翼缘的有效面积可按现行国家标准《砌体结构设计规范》GB 50003的规定计算；Aw——T形或Ⅰ字形截面抗震墙腹板的截面面积，对于矩形截面取Aw＝A；λ——计算截面的剪跨比，当λ≤1.5时，取λ＝1.5；当λ≥2.2日寸，取λ＝2.2；Ash——配置在同一截面内的水平分布钢筋的全部截面面积；fvh——水平钢筋的抗拉强度设计值；s——水平分布钢筋的竖向间距。

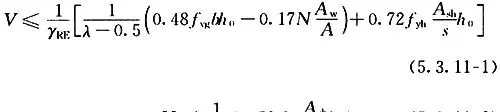

5.3.11 偏心受拉配筋砌块砌体抗震墙，其斜截面受剪承载力，应按下列公式验算：
式中：
Asb——配置在同一截面内的水平分布钢筋的全部截面面积(mm2)；
5.3.12 配筋砌块砌体抗震墙跨高比大于2.5的连梁应采用钢筋混凝土连梁，其截面组合的剪力设计值和斜截面承载力，应符合现行国家标准《混凝土结构设计规范》GB 50010对连梁的有关规定；跨高比小于或等于2.5的连梁可采用配筋砌块砌体连梁，此时应采用相应的计算参数和指标；连梁的正截面承载力应除以相应的承载力抗震调整系数。
5.3.13 配筋砌块砌体抗震墙连梁的剪力设计值，抗震等级一、二、三级时应按下式调整，四级时可不调整：
式中：Vb——连梁的剪力设计值(N)；ηv——剪力增大系数，一级时取1.3；二级时取1.2；三级时取1.1；Mlb、Mrb——分别为梁左、右端考虑地震作用组合的弯矩设计值(N·mm)；VGb———在重力荷载代表值作用下，按简支梁计算的截面剪力设计值(N)；ln——连梁净跨(mm)。
5.3.14 抗震墙采用配筋混凝土砌块砌体连梁时应符合下列规定：1 连梁的截面应满足下式的要求：
2 连梁的斜截面受剪承载力应按下式验算：
式中：Asv——配置在同—截面内的箍筋各肢的全部截面面积(mm2)；fyv——箍筋的抗拉强度设计值(MPa)。
6.1.1 墙的高厚比应按现行国家标准《砌体结构设计规范》GB 50003的有关规定进行验算，墙的允许高厚比应按下列规定采用：1 约束砌体墙的允许高厚比，不得大于28；2 配筋砌块砌体墙的允许高厚比，不得大于30；3 验算施工阶段砂浆尚未硬化的新砌砌体构件高厚比时，其允许高厚比取14。
6.1.2 计算夹心墙的高厚比时，其墙厚可取夹心墙的有效厚度，可按下式计算：
式中：hl——夹心墙的有效厚度(mm)；h1——内叶墙厚度(mm)；h2——外叶墙厚度(mm)。
6.1.3 后砌隔墙应符合下列规定：1 后砌隔墙用材料宜与承重墙相同，其块材强度等级不应低于MU3.5，砌筑砂浆强度等级不应低于M5；2 后砌隔墙的厚度，应符合现行国家标准《砌体结构设计规范》GB 50003关于高厚比的要求；3 隔墙与周边主体结构构件应有可靠连接，连接构造和嵌缝材料应能满足传力、变形和防护要求，可设置直径4mm的焊接钢筋网片(图6.1.3)。
6.1.4 在砌体中留槽洞及埋设管道时，应符合下列规定：1 不应在截面长边小于500mm的承重墙体、独立柱内埋设管线；

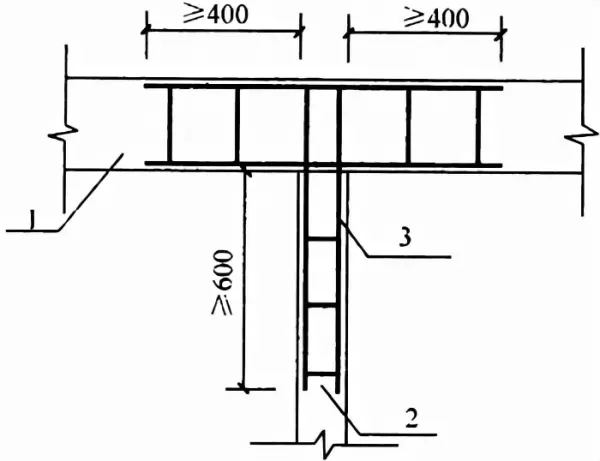

图6.1.3 承重墙与后砌隔墙交接处钢筋网片
1-承重墙；2-后砌隔墙；3-Φ4焊接钢筋网片
2 不宜在墙体中穿行暗线或预留、开凿沟槽，当无法避免时应采取必要的措施或按削弱后的截面验算墙体的承载力；3 受力较小或未灌孔的砌块砌体，可在墙体的竖向孔洞中设置管线。
6.1.5 砖砌体中跨度大于或等于9m、砌块砌体中跨度大于或等于7.2m的预制梁，当其端部支承在墙上时，应采用锚固件与墙上的垫块或圈梁锚固。
6.1.6 砖砌体中跨度大于4.8m、砌块砌体中跨度大于4.2m的梁，应在支承处砌体上设置混凝土或钢筋混凝土垫块，并宜与圈梁浇成整体。
6.1.7 支承于240mm厚砖墙上的梁跨度大于或等于6m，或180mm砖墙及砌块砌体墙上的梁跨度大于或等于4.8m时，其支承处宜加设壁柱，或采取其他加强措施。
6.1.8 砖砌体应上下错缝，内外搭接；砌块砌体应分皮错缝搭砌，上下皮搭砌长度不应小于90mm。当搭砌长度不满足要求时，应在水平灰缝内设置2 Φ4的焊接钢筋网片，横向钢筋的间距不应大于200mm，网片每端应伸出该垂直缝不小于300mm。
6.1.9 砌块砌体房屋，宜将纵横墙交接处，距中心线每边不小于300mm范围内的孔洞，采用不低于Cb20混凝土沿墙高灌实。
6.1.10 挑梁支承面下砌块砌体宜设混凝土垫块，当未设垫块时，距挑梁中心线每边不小于300mm，高度不小于600mm的砌体，应采用不低于Cb20混凝土将孔洞灌实。
6.1.11 约束砌体与配筋砌体房屋的楼、屋盖应符合下列规定：1 现浇钢筋混凝土楼板或屋面板伸进纵、横墙内的长度，均不应小于120mm；2 装配式钢筋混凝土楼板或屋面板，当圈梁未设在板的同一标高时，板端伸进外墙的长度不应小于120mm，伸进内墙的长度不应小于100mm或采用硬架支模连接，在梁上不应小于80mm或采用硬架支模连接；3 当板的跨度大于4.8m并与外墙平行时，靠外墙的预制板侧边应与墙或圈梁拉结；4 房屋端部大房间的楼盖，6度时房屋的屋盖和7～9度时房屋的楼、屋盖，当圈梁设在板底时，钢筋混凝土预制板应相互拉结，并应与梁、墙或圈梁拉结。
6.1.12 楼梯间应符合下列规定：1 楼梯间四角、楼梯斜段上下端对应的墙体处，应设构造柱；2 顶层楼梯间墙体应沿墙高每隔500mm设2 Φ16通长钢筋和Φ4分布短钢筋平面内点焊组成的拉结网片或Φ4点焊网片；其他各层楼梯间墙体应在休息平台或楼层半高处设置60mm厚的现浇钢筋混凝土带，纵向钢筋不应小于2 Φ10，并应有分布拉结钢筋，其混凝土强度等级不应低于C20；3 楼梯间及门厅内墙阳角处的大梁支承长度不应小于500mm，并应与圈梁连接；4 楼梯应现浇，并与主体结构牢固连接；不应采用墙中悬挑式踏步或踏步竖肋插入墙体的楼梯，不应采用无筋砌体栏板；5 突出屋顶的楼、电梯间，构造柱应伸到顶部，并与顶部圈梁连接，所有墙体应沿墙高每隔500mm设2 Φ6通长钢筋和Φ4分布短筋平面内点焊组成的拉结网片或 Φ4点焊网片。
6.1.13 约束与配筋砌体房屋宜采用钢筋混凝土过梁，并应按钢筋混凝土受弯构件计算。
6.2.1 约束砌体房屋应在纵横墙交接处设置现浇钢筋混凝土构造柱或芯柱，在楼、屋面标高处设置现浇钢筋混凝土圈梁。
6.2.2 设置在约束砌体房屋中的构造柱，应符合下列规定：1 非抗震设计时，除纵横墙交接处外，尚应在墙段端部和较大洞口的洞边设置构造柱，其间距不宜大于4.0m；2 抗震设计时，墙段两端应按现行国家标准《建筑抗震设计规范》GB 50011的要求设置构造柱，且墙肢两端及中部构造柱的间距不宜大于层高或3.0m，较大洞口两侧应设置构造柱；构造柱最小截面尺寸宜符合表6.2.2-1的要求，边、角柱的截面宜适当加大；3 构造柱的纵向钢筋和箍筋宜符合表6.2.2-2的要求。
表6.2.2-1 构造柱的最小截面尺寸

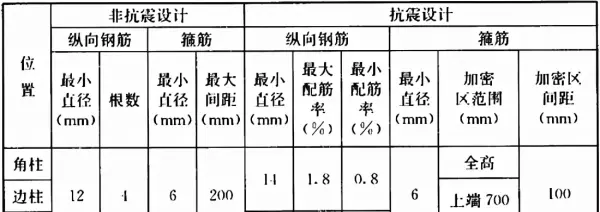

表6.2.2-2 构造柱的纵向钢筋和箍筋设置要求
6.2.3 约束混凝土砌块砌体房屋的芯柱，应符合下列构造要求：1 芯柱截面不宜小于120mm×120mm；2 芯柱混凝土强度等级，不应低于Cb20；3 芯柱的竖向插筋应贯通墙身且与圈梁连接；插筋直径不应小于12mm，6度、7度时超过5层、8度时超过4层和9度时，插筋直径不应小于14mm；4 为提高墙体抗震受剪承载力而设置的芯柱，宜在墙体内均匀布置，最大净距不宜大于2.0m；5 墙体交接处或芯柱与墙体连接处应设置拉结钢筋网片，网片可采用直径4mm的钢筋点焊而成，沿墙高间距不大于600mm，并应沿墙体水平通长设置。6度、7度时底部1／3楼层，8度时底部1／2楼层，9度时全部楼层，上述拉结钢筋网片沿墙高间距不应大于400mm。
6.2.4 构造柱与墙体、圈梁、基础梁的连接，应符合下列规定：1 构造柱与墙体连接处应砌成马牙槎，每一马牙槎高度不宜超过300mm，并应沿墙高设置拉结钢筋，拉结钢筋应满足表6.2.4的要求；2 构造柱与楼层圈梁连接处，构造柱的纵向钢筋应穿过圈梁，并保证构造柱纵向钢筋上下贯通；3 构造柱的纵向钢筋应在基础梁和屋面圈梁中锚固，并应符合受拉钢筋的锚固要求。

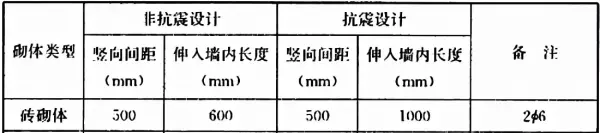

表6.2.4 拉结钢筋设置要求
6.2.5 构造柱、芯柱宜与基础圈梁连接，可不单独设置柱基或扩大基础面积，但应伸入室外地面标高以下500mm。
6.2.6 设置在约束砌体房屋中的圈梁，应符合下列规定：1 除楼、屋面标高处外，还应在基础顶面设置现浇钢筋混凝土圈梁。2 圈梁宜连续地设置在同一水平面上，并形成封闭状。当不能在同一水平面上闭合时，应增设附加圈梁。附加圈梁的搭接长度应不小于其垂直间距的二倍，且不得小于1m，当搭接长度不能满足时，可用构造柱连接上下圈梁、使之闭合。3 纵横墙交接处的圈梁应可靠连接，圈梁与楼面梁也应可靠连接。4 圈梁的宽度宜与墙厚相同，圈梁的高度应符合表6.2.6的要求：
表6.2.6 圈梁高度要求(mm)
注：设置在基础顶面的基础圈梁，高度不应小于240mm。5 圈梁配筋应符合下列规定：1)纵向钢筋不应少于4Φ10；抗震设计时圈梁纵向钢筋应采用强度等级不低于335MPa的HRB335钢筋，且不应少于4Φ12；2)箍筋直径宜为6mm；间距不应大于300mm，抗震设计时不应大于200mm；3)纵向钢筋可采用绑扎接头，搭接长度应按受拉考虑；4)圈梁兼做过梁时，过梁部分的钢筋应按计算用量另行增配。
6.2.7 约束砌体的高厚比验算可按现行国家标准《砌体结构设计规范》GB 50003中带构造柱墙的高厚比计算方法进行验算。
6.2.8 当构造柱设置在无横墙的进深梁墙垛处时，应将构造柱与进深梁连接。
6.2.9 与构造柱连接的进深梁跨度不宜大于6.6m。对截面高度大于300mm的进深梁，在梁端各1.5倍进深梁截面高度范围内宜加密箍筋。梁端进行局部抗压计算时，宜按砌体抗压强度考虑。当进深梁跨度大于6.6m时，应考虑构造柱处节点约束弯矩对墙体的不利影响。
6.2.10 当预制进深梁的宽度大于构造柱的宽度时，上、下层构造柱的纵向钢筋应采用可靠措施连接，并应符合下列规定：1 当钢筋的折角小于1／6时，构造柱的纵向钢筋可弯曲绕过进深梁，伸入上柱与上柱钢筋搭接；2 当钢筋的折角不小于1／6时.可增设与构造柱数量和直径相同的钢筋进行上、下柱搭接；3 搭接区的箍筋间距应满足本规程第6.2.2条箍筋加密区的间距要求。

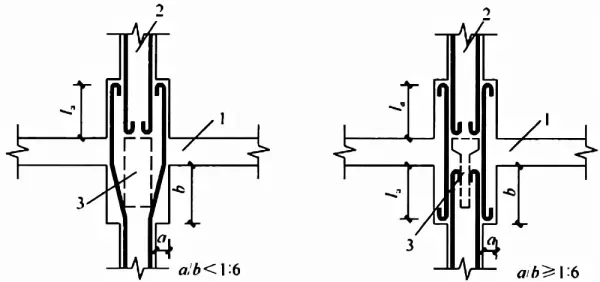

图6.2.10 预制进深梁宽度大于构造柱宽度时构造柱的钢筋搭接示意图1 圈梁；2 构造柱；3 预制进深梁
6.2.11 对于纵墙承重的多层砖房，当在无横墙处的纵墙中设置构造柱时，应在楼板处预留相应构造柱宽度的板缝，并与构造柱混凝土同时浇灌，做成现浇混凝土带。现浇混凝土带的纵向钢筋不应少于4根直径12mm的钢筋，箍筋间距不宜大于200mm。
6.2.12 构造柱的竖向钢筋末端应做成弯钩，接头可以采用绑扎，其搭接长度宜为35倍钢筋直径。在搭接接头长度范围内的箍筋间距不应大于100mm。
6.2.13 斜交砌体墙交接处应增设构造柱，且构造柱有效截面面积不应小于240mm×240mm。
6.3.1 配筋砌块砌体抗震墙房屋的层高应符合下列规定：1 底部加强部位的层高，一、二级不宜大于3.2m，三、四级不宜大于3.9m；2 其他部位的层高，一、二级不宜大于3.9m，三、四级不宜大于4.8m。
6.3.2 配筋砌块砌体剪力墙的构造配筋应符合下列规定：1 应在墙的转角、端部和孔洞的两侧配置竖向连续的钢筋，钢筋直径不应小于12mm；2 应在洞口的底部和顶部设置2根直径不小于10mm的水平钢筋，其伸入墙内的长度不应小于40d和600mm；3 应在楼(屋)盖的所有纵横墙处设置现浇钢筋混凝土圈梁，圈梁的宽度和高度应等于墙厚和块高，圈梁应配置不少于4根直径10mm的主筋，圈梁的混凝土强度等级不应低于同层混凝土块体强度等级的2倍，或该层灌孔混凝土的强度等级，且不应低于C20；4 剪力墙其他部位的竖向和水平钢筋的间距不应大于墙长、墙高的1／3，且不应大于900mm；5 剪力墙沿竖向和水平方向的构造钢筋配筋率均不应小于0.07％。
6.3.3 抗震设计时，配筋砌块砌体剪力墙的水平和竖向分布钢筋应分别满足表6.3.3-1和表6.3.3-2的要求。
表6.3.3-1 剪力墙水平分布钢筋的配筋构造
注：1 水平分布钢筋宜双排布置，在顶层和底部加强部位，最大间距不应大于400mm；2 双排水平分布钢筋，应设不小于Φ6拉结筋，水平间距不应大于400mm。

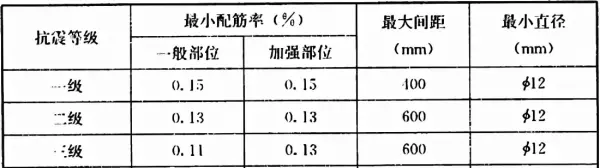

表6.3.3-2 剪力墙竖向分布钢筋的配筋构造
注：竖向分布钢筋宜采用单排布置，直径不应大于25mm，9度时配筋率不应小于0.2％。在顶层和底部加强部位，最大间距应适当减小。
6.3.4 短肢墙及小墙肢的配筋率应符合下列规定：1 当房屋总高度大于18m时，其全截面竖向钢筋的配筋率在底部加强部位不宜小于1.2％，其他部位不宜小于1.0％；2 当房屋总高度小于或等于18m时，其全截面竖向钢筋的配筋率在底部加强部位不宜小于1.0％，其他部位不宜小于0.8％。
6.3.5 按壁式框架设计的配筋砌块砌体窗间墙应符合下列规定：1 窗间墙的宽度不应小于800mm；墙净高与墙宽之比不宜大于5；2 窗间墙中的竖向钢筋应符合下列要求：1)每片窗间墙中沿全高不应少于4根钢筋；2)沿墙的全截面应配置足够的抗弯钢筋；3)窗间墙的竖向钢筋的配筋率不宜小于0.2％，也不宜大于0.8％。3 窗间墙中的水平分布钢筋应符合下列要求：1)水平分布钢筋应在墙端部纵筋处向下弯折90°，弯折段长度不小于15d和150mm；2)水平分布钢筋的间距：在距梁边1倍墙宽内不应大于1／4墙长，其余部位不应大于1／2墙长；3)水平分布钢筋的配筋率不宜小于0.15％。
6.3.6 配筋砌块砌体抗震墙墙肢端部应设置边缘构件，并应符合下列规定：1 构造边缘构件的配筋范围：无翼墙端部为3孔配筋，“L”形转角节点为3孔配筋，“T”形转角节点为4孔配筋，其最小配筋应满足表6.3.6的要求，边缘构件范围内应设置水平箍筋；

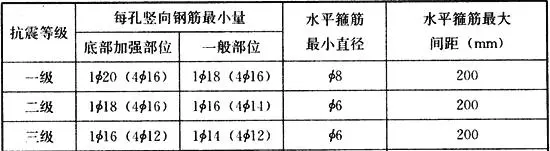

表6.3.6 配筋砌块砌体剪力墙边缘构件的配筋要求
注：表中括号中数字为边缘构件采用混凝土边框柱时的配筋。2 底部加强部位的轴压比，一级大于0.2和二、三级大于0.3时，应设置约束边缘构件，约束边缘构件的范围应沿受力方向比构造边缘构件增加1孔，水平箍筋应相应加强，也可采用钢筋混凝土边框柱；3 边缘构件水平箍筋宜采用横筋为双筋的搭接点焊网片形式；4 抗震等级为一、二、三级时，边缘构件箍筋应采用不低于400MPa级钢筋。
6.3.7 配筋砌块砌体抗震墙高层房屋不应设置转角窗；多层房屋不宜设置转角窗，当设置时，转角窗开间相关墙体尽端边缘构件最小纵筋直径应比表6.3.6的规定值提高一级，且转角窗开间的楼、屋面应采用现浇钢筋混凝土楼、屋面板。
6.3.8 配筋砌块砌体剪力墙的水平分布钢筋沿墙长应连续设置，两端的锚固应符合下列规定：1 抗震等级为一、二级的剪力墙，水平分布钢筋可绕竖向主筋弯180度弯钩，弯钩端部直段长度不宜小于12d；亦可弯入端部灌孔混凝土中，锚固长度不应小于30d且不应小于250mm；2 抗震等级为三、四级的剪力墙，水平分布钢筋可弯入端部灌孔混凝土中，锚固长度不应小于25d且不应小于200mm；3 当采用焊接网片作为剪力墙水平钢筋时，应在钢筋网片的弯折端部加焊两根直径与抗剪钢筋相同的横向钢筋，弯入灌孔混凝土的长度不应小于150mm。
6.3.9 配筋砌块砌体剪力墙在重力荷载代表值作用下的轴压比，应符合下列规定：1 一级9度时不宜大于0.4，一级7度、8度时不宜大于0.5，二、三级不宜大于0.6；2 短肢墙一级不宜大于0.5，二、三级不宜大于0.6；对于无翼缘的一字形短肢墙，其轴压比限值应相应降低0.1；3 各向墙肢截面均为小墙肢时，一级不宜大于0.4，二、三级不宜大于0.5；对于无翼缘的一字形独立小墙肢，其轴压比限值应相应降低0.1。
6.3.10 配筋砌块砌体圈梁构造，应符合下列规定：1 各楼层标高处，每道配筋砌块砌体剪力墙均应设置现浇钢筋混凝土圈梁，圈梁的宽度应为墙厚，截面高度不宜小于200mm；2 圈梁混凝土抗压强度不应小于相应灌孔砌块砌体混凝土的强度，且不应小于C20；3 圈梁纵向钢筋直径不应小于墙中水平分布钢筋的直径，且不应小于4 Φ12，基础圈梁纵筋不应小于4 Φ12；圈梁及基础圈梁箍筋直径不应小于8mm，间距不应大于200mm；当圈梁高度大于300mm时，应沿梁截面高度方向设置腰筋，其间距不应大于200mm，直径不应小于10mm；4 圈梁底部嵌入墙顶砌块孔洞内，深度不宜小于30mm；圈梁顶部应是毛面。
6.3.11 配筋砌块砌体剪力墙中当连梁采用钢筋混凝土时，连梁混凝土的强度等级不宜低于同层墙体块体强度等级的2倍，或同层墙体灌孔混凝土的强度等级，也不应低于C20；其他构造尚应满足现行国家标准《混凝土结构设计规范》GB 50010的有关要求。
6.3.12 配筋砌块砌体剪力墙中当连梁采用配筋砌块砌体时，连梁应符合下列规定：1 连梁的截面应符合下列规定：1)连梁的高度不应小于两皮砌块的高度和400mm；2)连梁应采用H形砌块或凹槽砌块组砌，孔洞应全部浇灌混凝土。2 连梁的水平钢筋宜符合下列规定：1)连梁上、下水平受力钢筋宜对称、通长设置，在灌孔砌体内的锚固长度不宜小于40d和600mm；2)连梁水平受力钢筋的配筋率不宜小于0.2％，也不宜大于0.8％。3 连梁的箍筋应符合下列规定：1)箍筋的直径不应小于6mm；2)箍筋的间距不宜大于1／2梁高和600mm；3)在距支座等于梁高范围内的箍筋间距不应大于1／4梁高，距支座表面第一根箍筋的间距不应大于100mm；4)箍筋的面积配筋率不宜小于0.15％；5)箍筋宜为封闭式，双肢箍末端弯钩宜为135°；单肢箍末端的弯钩宜为180°。或弯90°加12倍箍筋直径的延长段。
6.3.13 抗震设计时配筋砌块砌体剪力墙连梁的构造，当采用混凝土连梁时，应满足本规程第6.3.11条和现行国家标准《混凝土结构设计规范》GB 50010中有关地震区连梁的构造要求；当采用配筋砌块砌体连梁时，除应符合本规程第6.3.12条的规定外，尚应满足下列要求：1 连梁上下水平钢筋锚入墙体内的长度，一、二级时不应小于1.1la，三、四级时不应小于la，且不应小于600mm；2 连梁的箍筋应沿梁长布置，并应满足表6.3.13的要求：

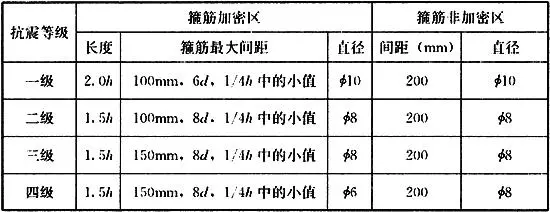

表6.3.13 连梁箍筋的构造要求
注：h为连梁截面高度：加密区长度不小于600mm。3 在顶层连梁伸入墙体的钢筋长度范围内，应设置间距不大于200mm的构造箍筋，箍筋直径应与连梁的箍筋直径相同；4 连梁不宜开洞。当需要开洞时，应在跨中梁高1／3处预埋外径不大于200mm的钢套管，洞口上下的有效高度不应小于1／3梁高，且不应小于200mm，洞口处应配补强钢筋并在洞周边浇筑灌孔混凝土，被洞口削弱的截面应进行受剪承载力验算。
6.3.14 配筋砌块砌体墙平面外方向梁的偏心距大于本规程第4.1.2条规定时，应采取下列措施之一：1 沿梁轴线方向设置与梁相连的配筋砌块砌体墙，抵抗该墙肢平面外弯矩；2 当不能设置时，可将梁端与墙连接作为铰接处理，并采取相应梁与墙铰接的构造措施。
6.3.15 钢筋的设置。应符合下列规定：1 钢筋的直径不宜大于25mm，当设置在灰缝中时不应小于4mm，且不宜大于灰缝厚度的1／2；在其他部位不应小于10mm；2 两平行的水平钢筋间的净距不应小于50mm，且应设置直径不小于4mm的拉结筋，间距不应大于600mm；3 柱和壁柱中的竖向钢筋的净距不宜小于40mm；4 配置在孔洞或空腔中的钢筋面积不应大于孔洞或空腔面积的6％。
6.3.16 钢筋在灌孔混凝土中的锚固，应符合下列规定：1 当计算中充分利用竖向受拉钢筋强度时，其锚固长度l a，对HPB300及HRB335钢筋不应小于30d；对HRB400和RRB400钢筋不应小于35d；在任何情况下钢筋的锚固长度不应小于300mm。2 竖向受拉钢筋不宜在受拉区截断。必须截断时，应延伸至按正截面受弯承载力计算不需要该钢筋的截面以外，延伸的长度不应小于20d。3 竖向受压钢筋在跨中截断时，必须伸至按计算不需要该钢筋的截面以外，延伸的长度不应小于20d；对绑扎骨架中末端无弯钩的钢筋，不应小于25d。4 钢筋骨架中的受力光圆钢筋，应在钢筋末端做弯钩，在焊接骨架、焊接网以及轴心受压构件中，可不做弯钩；绑扎骨架中的受力带肋钢筋，在钢筋的末端可不做弯钩。
6.3.17 钢筋的直径大于22mm时宜采用机械连接接头，接头的质量应符合现行行业标准《钢筋机械连接技术规程》JGJ 107的规定；其他直径的钢筋可采用搭接接头，并应符合下列规定：1 钢筋的接头位置宜设置在受力较小处；2 受拉钢筋的搭接接头长度不应小于1.1la，受压钢筋的搭接接头长度不应小于0.7la，且不应小于300mm；3 当相邻接头钢筋的间距不大于75mm时，其搭接长度应为1.2la。当钢筋间的接头错开20d时，搭接长度可不增加。
6.3.18 水平受力钢筋或钢筋网片的锚固和搭接长度应符合下列规定：1 在凹槽砌块混凝土带中钢筋的锚固长度不宜小于30d，且其水平或垂直弯折段的长度不宜小于15d和200mm；钢筋的搭接长度不宜小于35d；2 在砌体水平灰缝中，钢筋的锚固长度不宜小于50d，且其水平或垂直弯折段的长度不宜小于20d和250mm；钢筋的搭接长度不宜小于55d；3 在隔皮或错缝搭接的灰缝中搭接长度为50d＋2h，d为灰缝受力钢筋的直径，h为水平灰缝的间距。
6.3.19 钢筋的最小保护层厚度应符合下列规定：1 灰缝中钢筋外露砂浆保护层不宜小于15mm；2 位于砌块孔槽中的钢筋保护层，在室内正常环境不宜小于20mm，在室外或潮湿环境不宜小于30mm；3 安全等级为一级或设计使用年限大于50年的配筋砌体结构构件，钢筋的保护层应比本条1、2款规定的厚度至少增加5mm，或采用经防腐处理的钢筋、抗渗混凝土块等措施。
6.3.20 抗震设计时配筋砌块砌体剪力墙房屋的基础与剪力墙结合处的受力钢筋，当房屋高度超过50m或一级抗震等级时宜采用机械连接或焊接，其他情况可采用搭接。当采用搭接时，一、二级抗震等级时搭接长度不宜小于50d，三、四级抗震等级时不宜小于40d，d为受力钢筋直径。
6.4.1 约束与配筋砌体夹心墙，其各层厚度应符合表6.4.1的规定。
表6.4.1 内、外叶墙和保温层厚度要求(mm)
6.4.2 内、外叶墙宜选用材料性能相同的块材。
6.4.3 外叶墙横向支承的间距，非抗震设计及抗震设防烈度为6度时不宜大于9m，抗震设防烈度为7度时不宜大于6m，8度、9度时不宜大于3m。

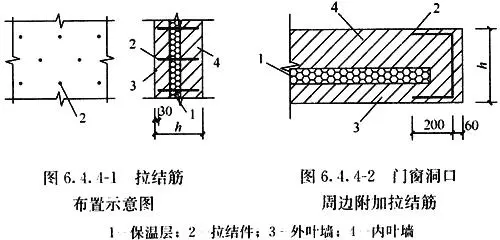

6.4.4 内、外叶墙间的连接应符合下列规定：1 内外叶墙间的拉结钢筋或钢筋网片应进行防腐处理。当采用热镀锌时，其镀层不应小于290g／m2；当采用环形拉结件时，钢筋直径不应小于4mm，当为Z形拉结件时，钢筋直径不应小于6mm；拉结件应沿竖向梅花形布置，其水平和竖向最大间距分别不宜大于800mm和600mm；对有振动或有抗震设防要求时，其水平和竖向最大间距分别不宜大于800mm和400mm。2 当采用可调拉结件时，钢筋直径不应小于4mm，拉结件的水平和竖向最大间距均不宜大于400mm。叶墙间灰缝的高差不大于3mm，可调拉结件中孔眼和扣钉间的公差不大于1.5mm。3 当采用钢筋网片用做拉结件时，网片横向钢筋的直径不应小于4mm，其间距不应大于400mm；网片的竖向间距不宜大于600mm；对有振动或有抗震设防要求时，不宜大于400mm。4 拉结钢筋在叶墙上的搁置长度，不应小于叶墙厚度的2／3，并不应小于60mm。5 门窗洞口侧面无钢筋混凝土构造柱时，其300mm范围内应设间距不大于400mm、500mm的“Ⅱ”形拉结钢筋。
6.4.5 夹心墙拉结件或网片的选择与设置，应符合下列规定：1 非抗震设防区的多层房屋，或风荷载较小地区的高层建筑房屋夹心墙可采用环形或Z形拉结件；风荷载较大地区的高层建筑房屋宜采用焊接钢筋网片。

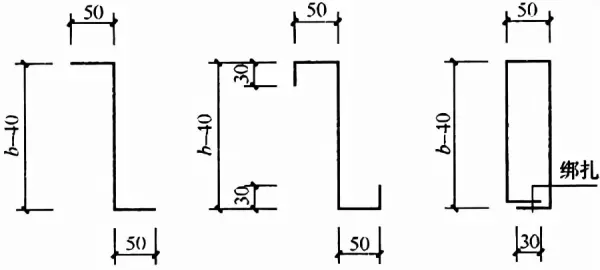

图6.4.5 拉结筋形式
2 抗震设防区的房屋，夹心墙应采用焊接钢筋网作为拉结件。焊接钢筋网应沿夹心墙连续通长设置，外叶墙上至少有一根纵向钢筋。钢筋网片可计入内叶墙的配筋率，其搭接与锚固长度应符合现行相关标准的规定。3 可调拉结件宜用于多层房屋的夹心墙，其竖向和水平间距均不应大于400mm。
6.4.6 当砖砌体外叶墙的长度大于50m、砌块砌体外叶墙的长度大于40m时，外叶墙上应设20mm竖向控制缝。控制缝应设在与内叶墙上构造柱对应部位，缝内应用弹性密封膏填塞(图6.4.6)。

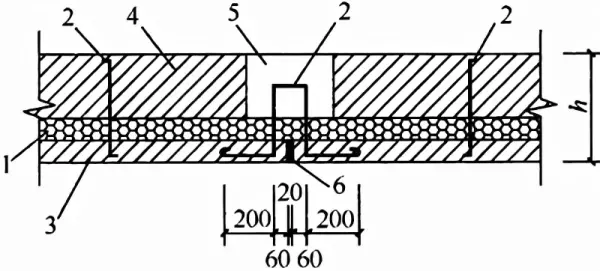

图6.4.6 控制缝构造示意图1-保温层；2-拉结件；3-外叶墙；4-内叶墙；5-构造柱；6-弹性密封材料
6.4.7 内叶墙上的构造柱与外叶墙之间，砖砌体外叶墙应沿墙高每500mm、砌块砌体外叶墙应沿墙高每400mm设置直径为4.5mm阴极电泳环氧涂层螺纹钢筋连接(图6.4.7)。

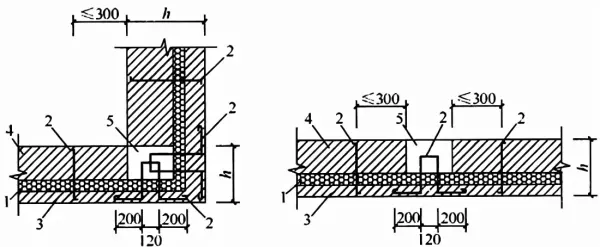

图6.4.7 柱与外叶墙拉结示意图1-保温层；2-拉结件；3-外叶墙；4-内叶墙；5-构造柱
6.4.8 夹心墙宜从室内地面标高以下240mm开始砌筑，且其首层计算高度宜取砌筑处至房屋楼板或其他水平支点间的距离。非承重叶墙高厚比应符合现行国家标准《砌体结构设计规范》GB 50003的允许高厚比的规定。
6.4.9 对现浇保温浆料夹心墙应在内叶墙上和圈梁梁耳上设置浇筑孔和排气孔。
6.5.1 在正常使用条件下，应在墙体中设置伸缩缝。伸缩缝应设在因温度和收缩变形引起应力集中、砌体产生裂缝可能性最大处。约束砌体与配筋砌体房屋的伸缩缝间距可按表6.5.1采用。

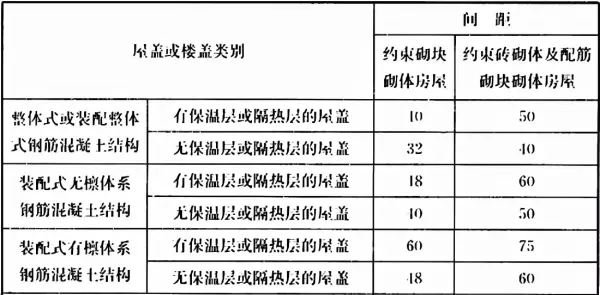

表6.5.1 伸缩缝的最大间距(m)
注：1 当有实践经验并采取有效措施时，可适当放宽；2 在钢筋混凝土屋面挂瓦的屋盖应按钢筋混凝土屋盖采用；3 温差较大且变化频繁地区和严寒地区不采暖的房屋及构筑物墙体的伸缩缝的最大间距，应按表中数值予以适当减小。
6.5.2 为防止或减少地基差异变形引起的墙体开裂，在建筑物的下列部位宜设置沉降缝：1 建筑平面的转折部位；2 高度差异或荷载差异处；3 地基土的压缩性有显著差异处；4 建筑结构或基础类型不同处；5 分期建造房屋的交界处。
6.5.3 沉降缝宽度不应小于表6.5.3规定的下限值，当地基软弱且建筑物体型较复杂时，可结合当地经验设置沉降缝，缝宽度宜取表6.5.3规定的上限值。
表6.5.3 沉降缝宽度限值(mm)
注：1 当沉降缝两侧单元层数不同时，缝宽按层数较低者采用；2 缝宽应同时满足防震缝的要求。
6.5.4 为减少由不均匀沉降及温度等因素引起的墙体裂缝，可采取下列措施：1 建筑物宜简单规则，其刚度与质量宜分布均匀，纵横转折不宜多，横墙间距不宜过大；2 增大基础圈梁的刚度；3 在地基基础设计中，严格控制房屋地基容许变形值；4 当相邻屋面标高不一致时，应采取有效措施，防止低屋面温度伸缩时对高屋面的墙体推拉作用而产生水平裂缝；5 房屋内外墙面易产生裂缝部位，宜在墙面设置钢丝网，再作粉刷；6 在墙面粉刷中掺入玻璃纤维或其他纤维。
6.5.5 约束砌体房屋的顶层，宜根据情况采取下列措施：1 屋面应设置有效的保温、隔热层。屋面保温、隔热层或屋面刚性面层及砂浆找平层应设置分隔缝，分隔缝间距不宜大于6m，其缝宽不小于30mm，并与女儿墙隔开。2 屋面设置后浇带。现浇混凝土楼板可划分成2～3个区段，每个区段长度宜在40m以内，钢筋可连续铺设。后浇带内应加设2根直径6mm、间距500mm的加强钢筋。3 房屋两端圈梁下的墙体宜适当增设通长水平钢筋。4 顶层挑梁末端下墙体灰缝内应设置3道焊接钢筋网片。每道钢筋网片的纵向钢筋不宜少于2根直径4mm的钢筋，横筋间距不宜大于200mm，钢筋网片自梁末端伸入两边墙体不应小于1000mm。5 顶层墙体有门窗洞口时，在过梁上的水平灰缝内设置2～3道焊接钢筋网片或2根直径6mm的钢筋，并应伸入洞口两端墙内不小于600mm。6 女儿墙应设置钢筋混凝土构造柱或芯柱，构造柱间距不宜大于4m且每开间设置，插筋芯柱间距不宜大于1.6m，构造柱或芯柱插筋应伸至女儿墙顶，并与现浇钢筋混凝土压顶整浇在一起。7 加强顶层构造柱或芯柱与墙体的拉结，拉结钢筋网片的竖向间距不宜大于400mm，伸入墙体长度不宜小于1000mm。8 山墙和端开间的内、外纵墙，宜在墙内设置2根直径6mm的通长水平钢筋或焊接钢筋网片，竖向间距不宜大于300mm。

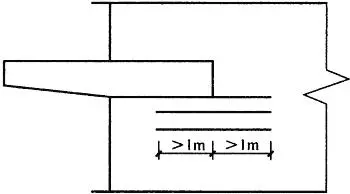

图6.1.5 顶层挑梁末端钢筋网片
6.5.6 约束砌体房屋的底层墙体，应在窗台下墙体灰缝内设置3道通长焊接钢筋网片或2根直径6mm的通长水平钢筋，竖向间距不应大于400mm。
6.5.7 约束砌体房屋在各层门、窗过梁上方的水平灰缝内及窗台下第一和第二道水平灰缝内，宜设置通长焊接钢筋网片或2根直径6mm的钢筋。
7.1.1 砌体构件所用的材料应有产品合格证书、产品性能型式检验报告，质量应符合国家现行有关标准的规定。块体、水泥、钢筋、外加剂尚应有材料主要性能的进场复验报告，并应满足设计要求。严禁使用国家明令淘汰的材料。
7.1.2 砌筑砂浆和混凝土应进行配合比设计，当组成材料有变更时，其配合比应重新确定。
7.1.3 砌体施工质量控制等级不应低于B级。
7.1.4 冬期施工时应有完整的冬期施工方案，并应符合现行行业标准《建筑工程冬期施工规程》JGJ／T 104的有关规定。
7.1.5 设有钢筋混凝土构造柱、芯柱的砌体墙的施工程序应为先砌墙后浇混凝土柱，构造柱与墙体连接处应砌成马牙槎，马牙槎应先退后进对称砌筑，预留的拉结筋位置应正确。
7.1.6 基础或每一楼层施工完后，应校核砌体的轴线和标高，轴线偏差应以基础顶面或圈梁顶面轴线为基准校正，标高偏差应通过调整上部灰缝厚度逐步调整。
7.1.7 砌筑砂浆应采用机械搅拌并随拌随用，拌制的砂浆应在3h内使用完毕，当施工期间最高气温超过30℃时，应在2h内使用完毕。砌体砂浆灰缝应饱满，约束砌体的水平灰缝的砂浆饱满度不应低于85％，竖向灰缝的砂浆饱满度不应低于80％；配筋砌体的水平及竖向灰缝的砂浆饱满度不应低于90％。
7.1.8 浇筑构造柱混凝土前，应将砖砌体和模板浇水湿润，模板内的落地灰、砖渣和杂物应清理干净。
7.1.9 构造柱和圈梁的模板应支撑牢固，模板应与砌体墙严密贴紧，防止漏浆。
7.1.10 构造柱混凝土浇筑可分段进行，亦可按层一次浇筑。柱混凝土应分层振捣密实，每次振捣的分层厚度不宜超过振捣棒长的1.25倍，应避免振捣棒直接碰触墙壁，禁止通过墙体传振。预制钢筋混凝土梁垫应与圈梁同时浇筑，混凝土的坍落度宜为50mm～70mm，也可根据施工条件、季节情况进行调整。
7.1.11 门窗过梁应与砌体同时施工，不得预留洞口后安装。
7.1.12 当在横墙上留置施工洞口时，应留设在横墙中间1／3的范围内。洞口的高度不得超过2／3墙高，并应设置洞口过梁和拉结筋，拉结筋沿洞口高度方向间距不应大于500mm，伸入两侧墙内长度不应小于500mm。
7.1.13 配筋砌体尚应符合下列规定：1 施工配筋砌块砌体剪力墙，应采用专用的砌块砌筑砂浆砌筑，专用砌块灌孔混凝土浇筑芯柱。2 网状配筋砌体构件内所用的方格钢筋网或连弯钢筋网不得采用分离的单根钢筋代替。3 配筋砌体钢筋网应设置在砌体的水平灰缝中，灰缝厚度应能保证钢筋上下至少各有2mm厚的砂浆层。4 组合砌体柱与砌体墙应同时施工，应把箍筋同时砌入砌体内。组合柱应随砌筑墙体随即绑扎钢筋，应分段浇注混凝土或砂浆并捣实，柱的外侧模板应固定牢固，防止漏浆，砌体柱竖向钢筋应按设计要求的位置设置。箍筋应在水平灰缝中间设置，水平灰缝厚度应符合本条第3款的规定。5 配筋砌块砌体剪力墙应对孔错缝搭砌，并应采用砌块专用的砌筑砂浆和灌孔混凝土，一次灌孔混凝土最大浇筑高度不得大于1.2m，并应插捣密实。6 配筋砌块砌体剪力墙内竖向插筋应与基础或基础梁内的预埋钢筋连接。7 砌入砌体内的钢筋网，每一钢筋网的钢筋应有一根露出砌体外5mm便于施工检查。8 设置在潮湿环境或有化学侵蚀性介质的环境中的砌体灰缝内的钢筋应采取防腐措施。
7.2.1 砌体所用材料在进场使用前，应对材料的主要性能指标进行复验，合格后方可使用。
7.2.2 砌体构件内的钢筋保护层应符合设计要求，并不应露筋。
7.2.3 砌体构件内的钢筋锚固、搭接、放置间距应符合设计规定，并应作好钢筋隐蔽工程验收记录。
7.2.4 砌体组砌方法应正确，上下应错缝搭砌，搭砌长度应符合现行国家标准《砌体结构工程施工质量验收规范》GB 50203的规定，严禁竖向通缝。
7.2.5 砌体构件混凝土强度的检验和评定应按现行国家标准《混凝土强度检验评定标准》GB／T 50107的规定执行，砂浆强度的检验应按现行行业标准《建筑砂浆基本性能试验方法标准》JGJ／T 70的规定执行。
7.2.6 砌体的尺寸、位置的允许偏差及检验应符合表7.2.6的规定。

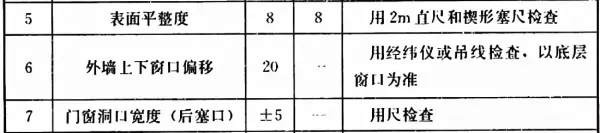

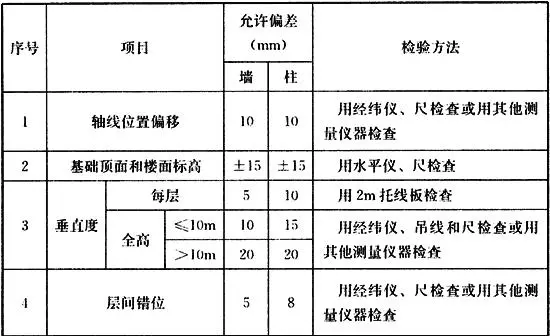

表7.2.6 约束砌体及配筋砌体尺寸、位置的允许偏差及检验
7.2.7 配筋砌体构件内的配筋设置应符合表7.2.7要求。

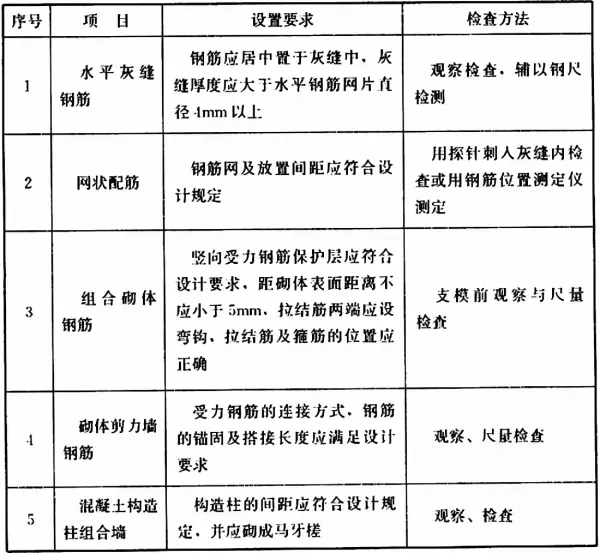

表7.2.7 配筋砌体构件内的配筋设置
7.3.1 砌体工程应对下列隐蔽工程进行验收：1 基础砌体；2 砌体中的钢筋网片、拉结筋、配筋砌体构件内受力钢筋；3 圈梁、过梁、构造柱、组合砌体墙柱及砌体剪力墙；4 其他隐蔽项目。
7.3.2 砌体工程验收前应提供下列文件和记录：1 原材料、构件的出厂合格证、产品性能检测报告及进场复验报告；2 钢筋接头的试验报告；3 混凝土及砂浆配合比通知单；4 混凝土及砂浆试块强度试验报告；5 砌体工程及混凝土工程施工记录；6 隐蔽工程验收记录；7 分项工程检验批验收记录；8 施工质量检查记录；9 设计图纸、设计变更文件及施工方案；10 重大技术问题的处理方案和验收记录；11 其他必须检查的项目及有关文件和记录。
7.3.3 砌体工程验收时，应对配筋砌体工程观感质量作出总体评价。
7.3.4 砌体工程验收，尚应满足现行国家标准《建筑工程施工质量验收统一标准》GB 50300、《砌体结构工程施工质量验收规范》GB 50203和《混凝土结构工程施工质量验收规范》GB 50204的规定。
