第一节 楼梯的组成、类型及尺度
楼梯作用：联系上下交通、承重、安全疏散、美观装饰等。
一、楼梯的组成
楼梯
楼梯段
楼梯平台
栏杆(栏板)和扶手
1、楼梯段
楼梯段：俗称梯跑，是连系两个不同标高平台的倾斜构件 。
楼梯的坡度是由踏步形成的。
踏步
楼梯段：俗称梯跑，是连系两个不同标高平台的倾斜构件 。
楼梯的坡度是由踏步形成的。
踏步
踏面 踢面
为了减轻疲劳，梯段的踏步步数一般不宜超过18级，但也不宜少于3级，因为步数太少不易为人们察觉，容易摔倒。
2、楼梯平台
楼梯平台：指两楼梯段之间的水平板，有楼层平台、中间平台之分。
中间平台：两楼层之间的平台。
楼层平台：而与楼层地面标高齐平的平台。
作用：调节体力和改变行进方向 。
3、栏杆(栏板)和扶手
栏杆扶手：是设在梯段及平台边缘的安全保护构件。
栏杆扶手设置：当梯段宽度不大时，可只在梯段临空面设置。当梯段宽度较大时，非临空面也应加设靠搞扶手。当梯段宽度很大时，则需在梯段中间加设中间扶手。
二、楼梯的类型
1、按位置分
——室内楼梯、室外楼梯。
2、按使用性质分
——主要楼梯、辅助楼梯、消防楼梯、安全楼梯。
3、按材料分
——木楼梯、金属楼梯、钢筋混凝土楼梯。

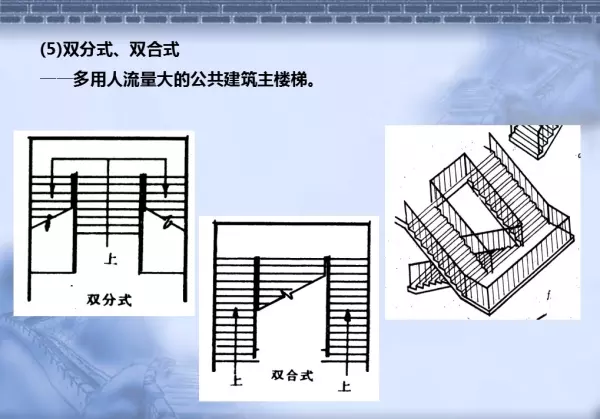

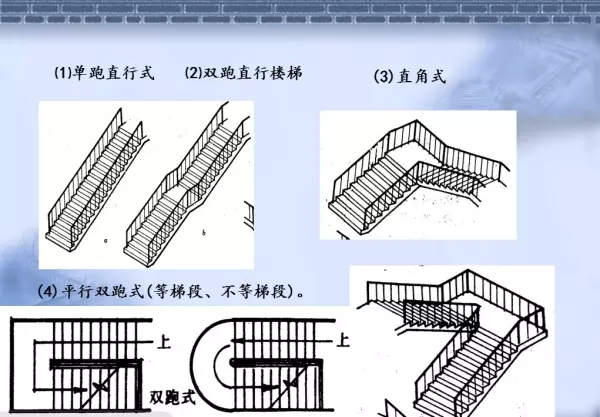

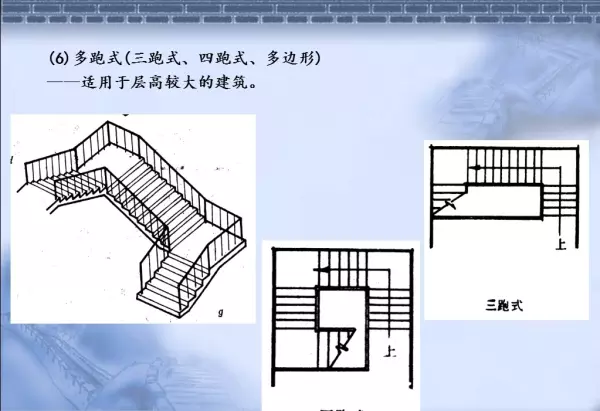

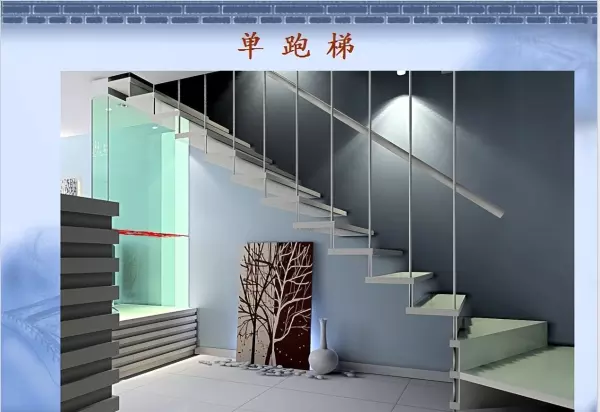

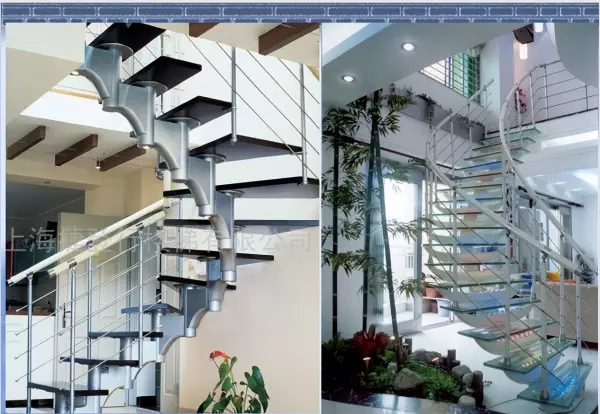

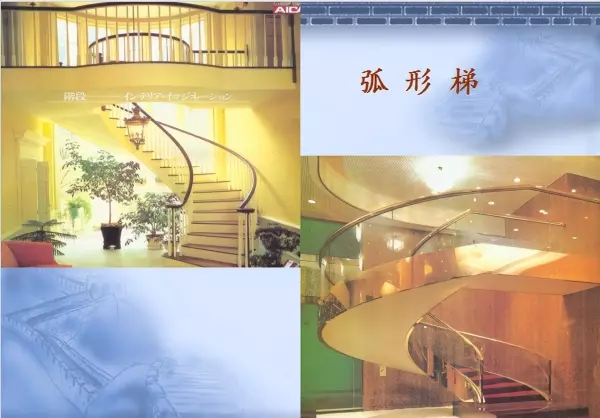

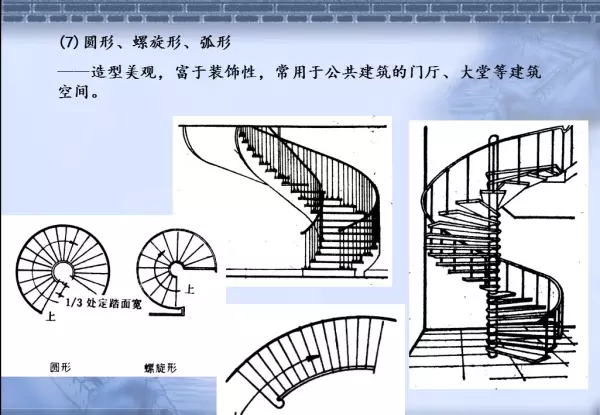

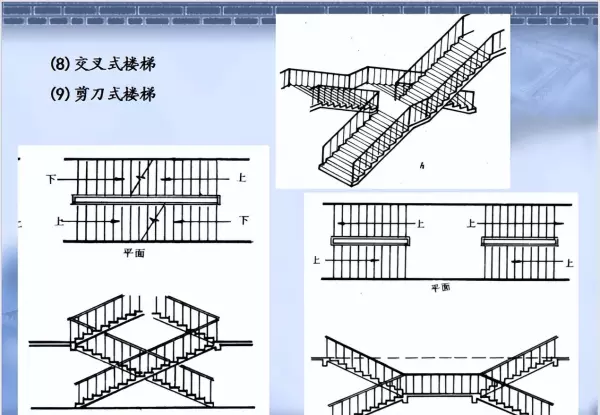

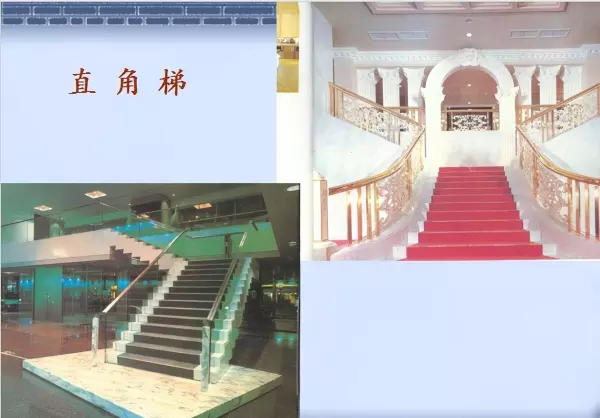

4、按形式分
三、楼梯的尺度
1、楼梯段宽度
楼梯段的宽度指，楼梯段临空侧扶手中心线到另一侧墙面(或靠墙扶手中心线)之间的水平距离。
依据：人流量大小、安全疏散、搬运物品等。
要求：每股人流宽度550+（0~150）mm。 梯段宽＞1.4m时增加靠墙扶手，＞2.2m时增加中间扶手。
2、楼梯的坡度与踏步尺寸
楼梯的坡度：系指梯段的斜率。
楼梯坡度可以用踏步高与宽之比来表示。
tgi= h/b

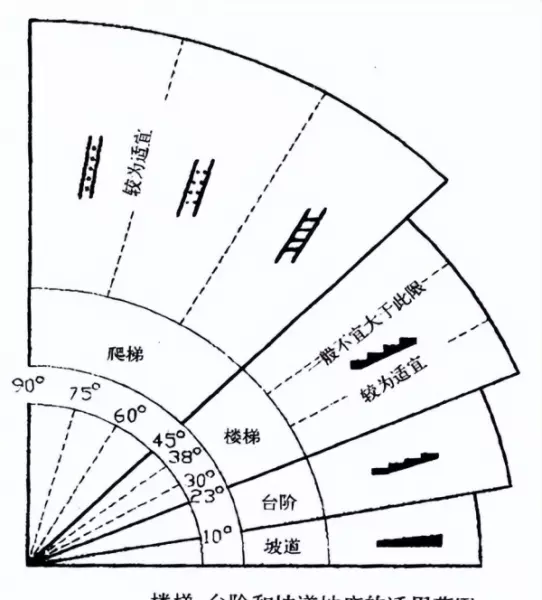

楼梯常见坡度范围为25°~45°，其中以30° 左右较为通用。爬梯的范围在60°以上。坡道的坡度范围一般在15°以下。

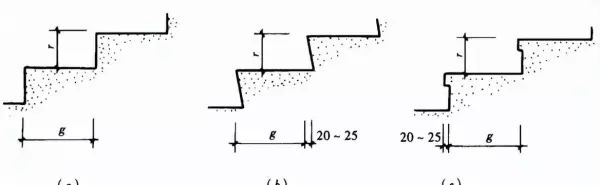

楼梯踏步尺寸:
依据——建筑物用途、行走舒适、面积经济等。
楼梯踏步尺寸经验公式：
2h + b = 600～620mm
或h + b ≈450mm
其中，b —— 踏步宽度；
h —— 踏步高度；
600～620mm —— 一般人的平均步距
民用建筑中，楼梯踏步一般取值范围及最小宽度与最大高度的限制值，见课本134页表5-1。
3、栏杆、扶手高度
栏杆、扶手高度：指踏步前沿至扶手顶面的垂直距离。
依据：使用对象、楼梯坡度等。
要求：室内高度≥900mm；
水平段高度≥1000mm；
室外高度≥1050mm；
儿童扶手高度500～600mm。

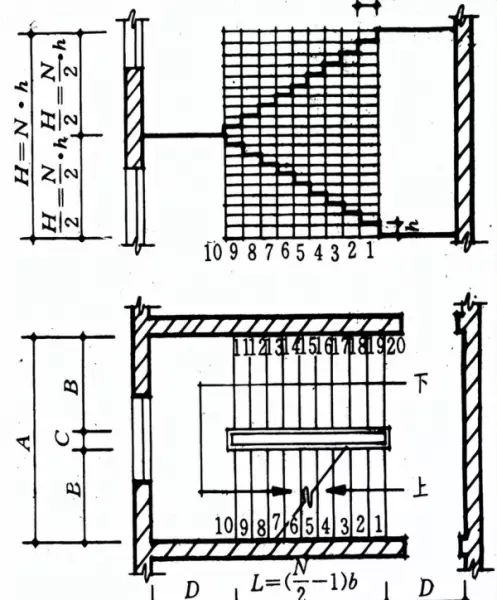

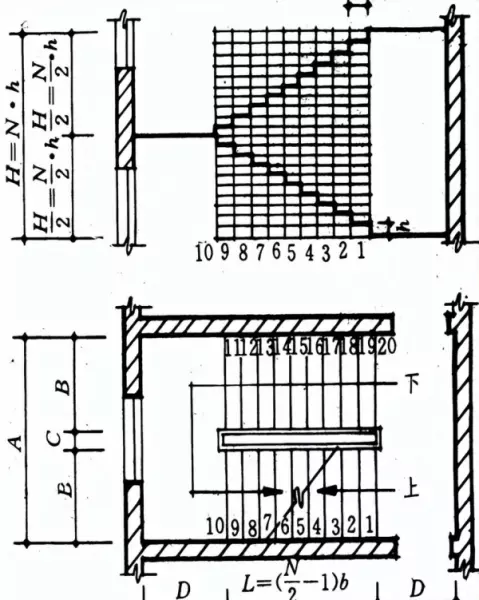

4、楼梯各尺寸的关系
A —— 平台长；
B —— 梯段宽；
C —— 梯井宽；
D —— 平台宽；
L —— 梯段长；
H —— 层高；
b —— 踏步宽；
h —— 踏步高；
N —— 踏步数。

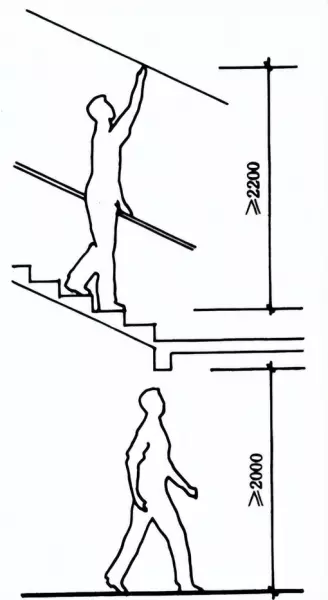

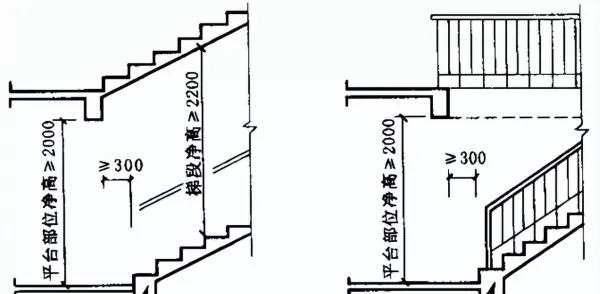

5、楼梯的净空高度
楼梯的净空高度:指梯段的任何一级踏步至上一层平台梁的垂直高度；
或底层地面至底层平台底（或平台梁底）的垂直高度；
或下层梯段与上层梯段间的高度。
(1)梯段下净空高度≥2.2m。
(2)平台下净空高度≥2m。

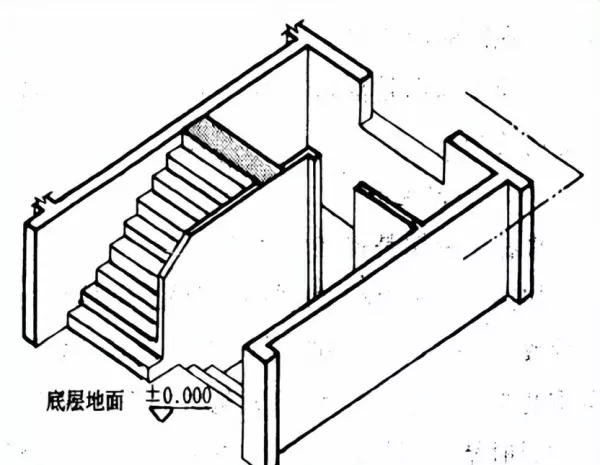

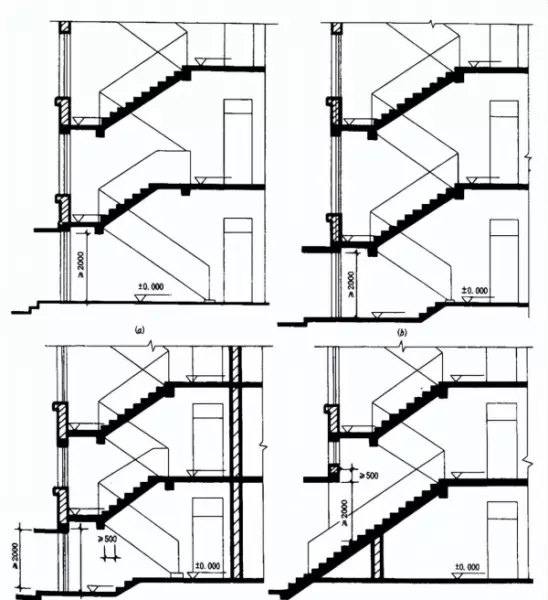

(3)提高楼梯平台下净高的措施
当底层休息平台下设通道，净空高度不能满足要求时：
a.底层梯段做成长短跑。
b.室外台阶内移(降低底层平台下地面标高)。
c.上述两种同时采用。
d.底层做成直跑梯段。
四、楼梯设计

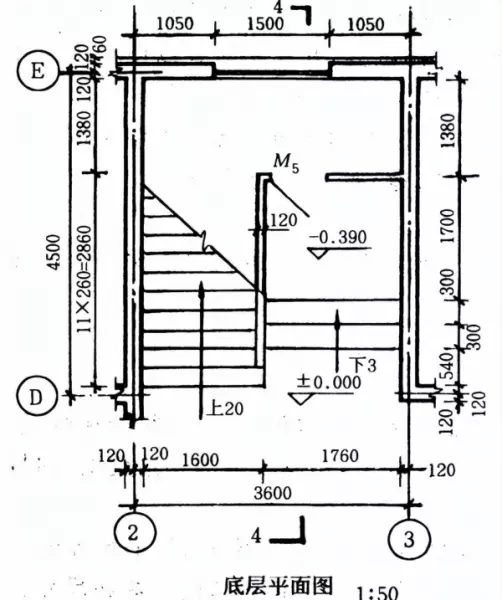

楼梯底层平面图

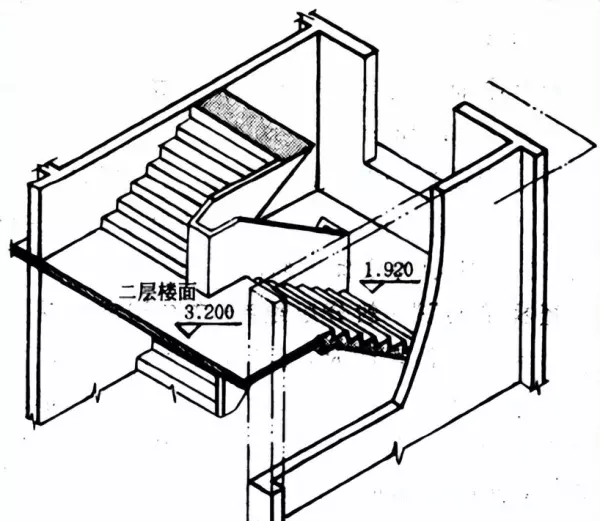

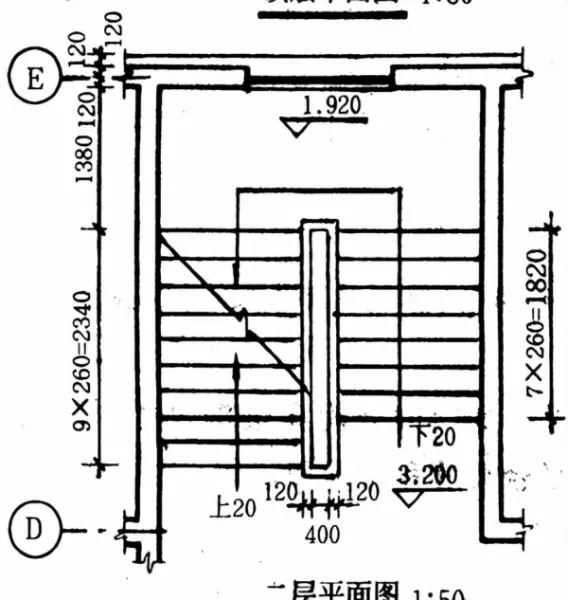

楼梯二层平面图

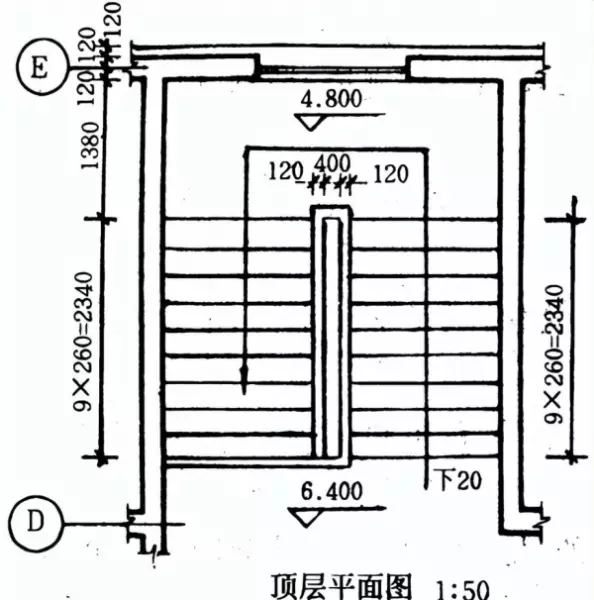

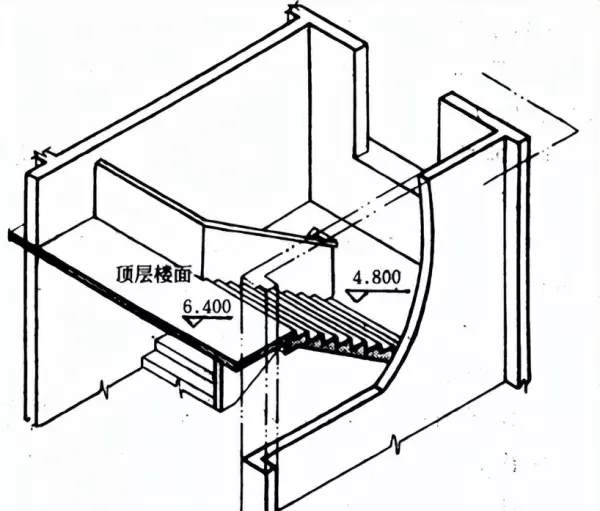

楼梯顶层平面图
楼梯设计例题：
某住宅的层高为2.8m，楼梯开间为2.7m，进深5.4m。室内外地坪高差为0.6m，门高1.96m,梁高0.165m。试设计一双跑式楼梯，要求底层休息平台下作出入口，保证平台梁底的净高不小于2m。
①根据层高H和初选步高h定每层踢面数N，N＝H／h。
为了减少构件规格，一般应尽量采用等跑梯段，因此N宜为偶数。如所求出N为奇数或非整数，可反过来调整步高h。
H=2800mm, h取175mm
N＝H／h=2800/175=16
如图，计算底层平台下所需的净高H，可按以下公式确定：
H＝h1 + h2 – h3 ≥ 2000mm
h1——第一梯段垂直高度
h2——室外台阶内移总高度
h3——平台梁高度（含板厚）
首层第一梯段垂直高度h1取
175×10=1750mm
h2取175×3=525mm
h3为165mm
H＝h1 + h2 – h3=1750+525-165=2110mm2000mm
