锚固长度是指哪个位置图解

陈师傅 2026年09月23日 阅读 (31)

本章对应图集22G101-1 2-3、2-4、2-5、2-6,17G901-11 1-9页

1、概念不同

钢筋搭接是钢筋与钢筋之间的连接,钢筋的锚固长度一般指梁、板、柱等构件的受力钢筋伸入支座或基础中的总长度,包括直线及弯折部份,主要起着结构变形时的抵抗作用;而锚固是钢筋与混凝土之间的连接,受力钢筋依靠其表面与混凝土的粘接作用或端部构造的挤压作用而达到设计承受应力所需要的长度。

2、受力不同

钢筋之间的搭接是保证钢筋受力及传力连续性;而钢筋与混凝土之间的锚固,是保证钢筋与混凝土之间协调受力,相辅相成,共进共退,患难与共,同生同死。

3、长度不同

受拉钢筋的锚固长度=锚固长度修正系数x基本锚固长度;而纵向受力钢筋的搭接长度=搭接长度修正系数(1.2~1.6之间)x受拉钢筋的锚固长度。由此可见搭接长度大于锚固长度。

拓展:为了保证钢筋的整体性和受力强度,钢筋必须连接起来,连接方式有:搭接、焊接和机械连接,搭接在不同位置有不同的规定。主要起着结构受力(拉压)时的连续抵抗作用。

钢筋搭接长度是保障钢筋之间受力能够连续传递,锚固长度是保障钢筋与混凝土之间受力能够连续传递,从而发挥钢筋砼的整体承载能力。

钢筋的锚固长度指钢筋锚入构件支座的长度,砼标号、钢筋规格、抗震等级等得不同取之不同;

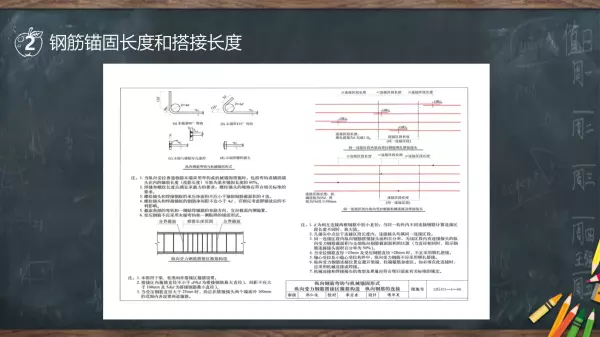

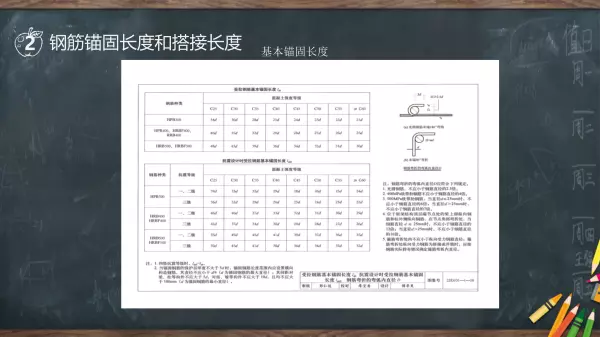

锚固长度是指哪个位置图解(1)

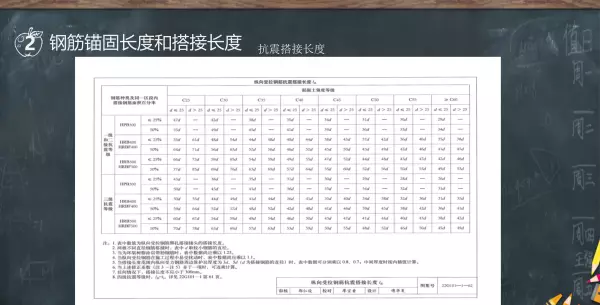

锚固长度是指哪个位置图解(2)
锚固长度是指哪个位置图解(3)
锚固长度是指哪个位置图解(4)

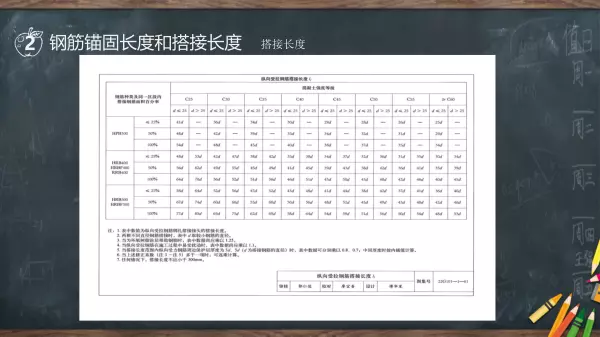

锚固长度是指哪个位置图解(5)

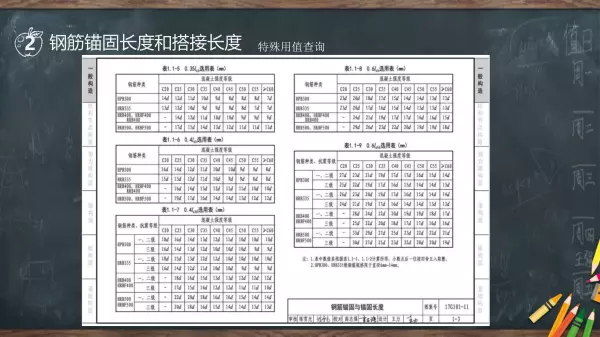

锚固长度是指哪个位置图解(6)

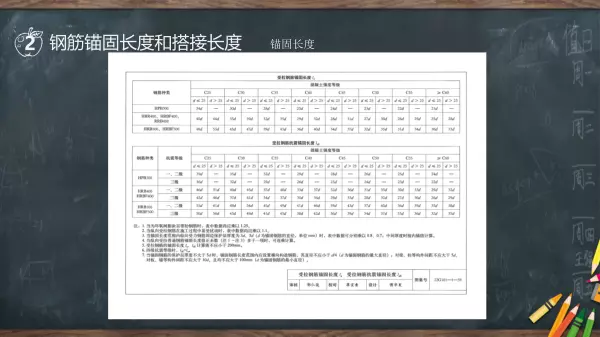

锚固长度是指哪个位置图解(7)
锚固长度是指哪个位置图解(8)
锚固长度是指哪个位置图解(9)

郑重声明:以上内容来自网络,请酌情参考,并以实际为准。如遇到问题发送具体情况老陈联系!
