西门子滚筒洗衣机WS10M368TI说明书截图，大概就是这个样式
家里滚筒洗衣机洗衣服的过程中，突然宕机，就是突然面板不显示，不通电，操作面板不亮灯，无法操作。最近经济不景气，本着能省就省的原则，我想了想还先打个售后电话问一问能不能维修。

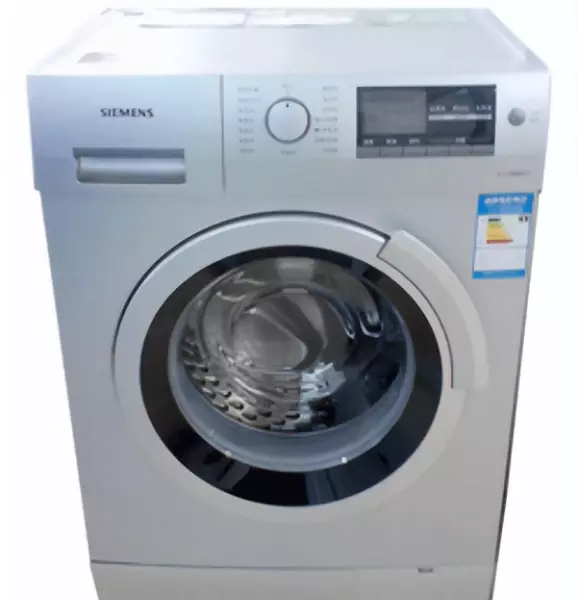

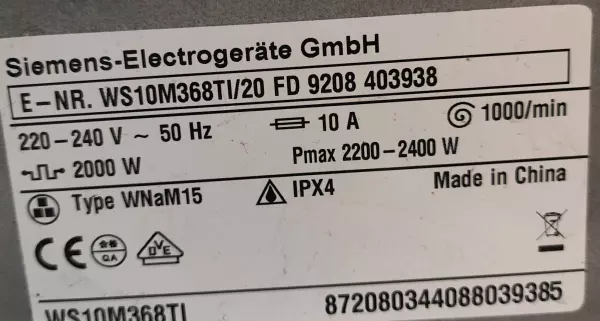

洗衣机型号
西门子客服回复，12年的洗衣机早就过了质保，维修师傅上门服务费100元（不管修不修先给钱）。然后我又在网上查了下一般这种洗衣机官方维修费用大概五六百。感觉还是挺贵了。
考虑到本人热爱动手，喜欢思考的个性，而且现在中国家电行业如此发达，网购如此方便，二手配件，电子元件购买都非常便宜和方便，于是打算尝试一下自己修。
问题来了，一个自己从来没有修过的家用电器如何去检查和修理呢？
第一、不管三七二十一，当然是拆机。先断开电源，观察外观，找到相应工具（工具自卑）拆开外壳，。
第二、从电源供电源头找到电器驱动主板，这个是家电器的核心，从电源主板各种电线布置，思考滚筒洗衣机的功能结构和供电逻辑（从这个主板上的进线和出线，基本功能模块有：220V交流供电进线+外壳接地线很粗，洗衣机滚筒马达供电驱动总线，这个功率最大线肯定最粗最多，加热器供电线也应该比较粗，进水阀开关电线，排水阀开关电线，控制面板总线涉及到控制数据传输线数应该比较多，滚筒门锁开关控制线等等），总之可以从主板排线组织上来分析整个洗衣机功能模块的组织和结构逻辑。

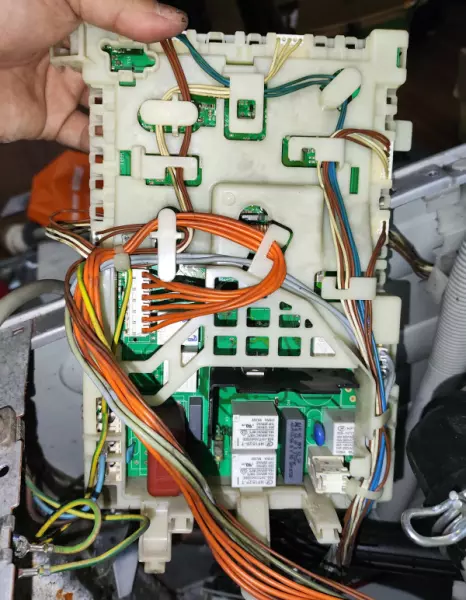

WS10M368TI主板及供电排线
第三、从故障源头逆向排查故障，我这个洗衣机的故障是控制面板灯不亮，没法操作洗衣机，那我们首先把控制面板拆下来，排查控制面板是否已经损坏。

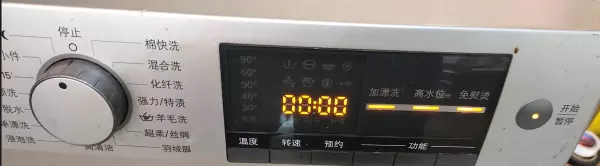

控制面板就是这个，我这个洗衣机故障就是这个灯不亮，这张图有问题，你猜猜是什么问题，留个悬念

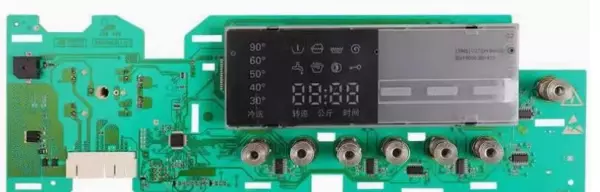

拆开后的控制面板电路板
第四、拆开电路板可以用万用表检查电线插槽位置各种接脚之间的电阻值（两个针脚间阻值为0则判断为短路）和观察电路板外观判断是否已经烧毁损坏，这里我初步判断这个控制主板整体是好的，没有损坏。
第五、既然没有算坏，顺着电线找上级源头，那便要从供电主板上排查问题。第五、既然没有算坏，顺着电线找上级源头，那便要从供电主板上排查问题。

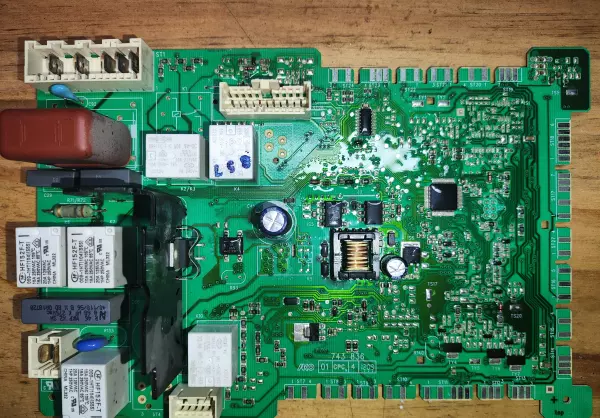

拆除干净主板，进行仔细检查
第六、运气很好，很快就发现主板上第一个损坏的元件，并且轻轻碰一下就碎掉。

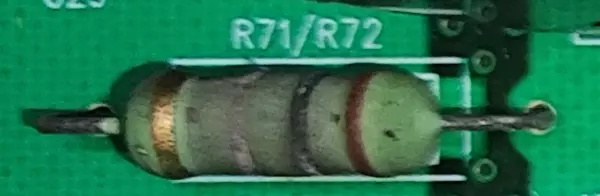

已经烧黑损坏的电阻

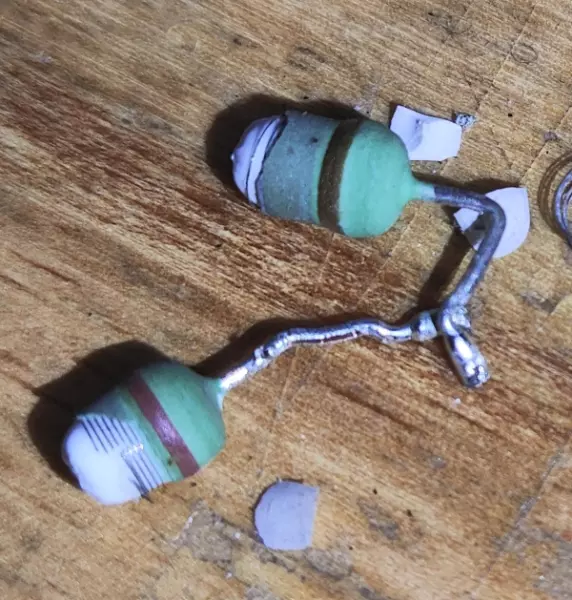

拆除下来的电阻，内部已经断裂。
第七、根据这个外观，去网上搜索电阻型号，确定是100欧的电阻。

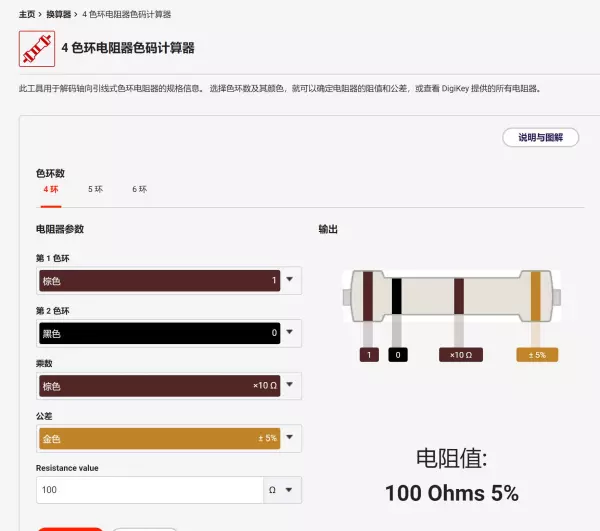

电阻计算公式
第七、根据这个外观，去网上搜索电阻型号，确定是100欧的电阻。
淘宝上100欧电阻20个1.5元包邮
第八、拿到电阻后，用电烙铁更换焊接，装机，应该就OK了吧。。。。。。并没有，接通电源，电阻又被烧毁了。。。。。。这里可以判断，主板上的供电有问题。这时候互联网强大的功能又体现了，结合已出现的情况，在知乎、头条、西瓜视频、B站搜了一圈。同样的情况果然普遍发生。原来是这个电源控制芯片损坏。

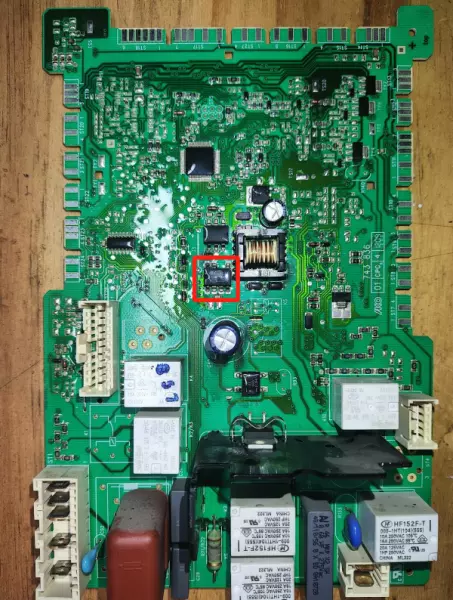

电源控制芯片LNK304GN位置

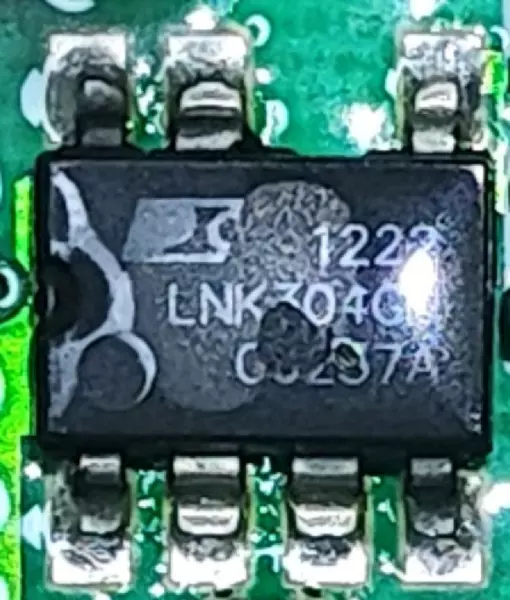

损坏后的放大图
第九、找到原因后就简单了，淘宝买一个回来自己换。
淘宝价1.65元包邮，还送100欧电阻，开来都是通病，一起坏
第十、用热风枪+电烙铁+镊子，拆除替换这个芯片后。按原样组装芯片和线路（但是这时候还不能插上电源）。
第十一、插上电源后，为了排除所有短路情况，先把洗衣机里的污水和存水一定要排除干净，晾干一天，然后主板上的出线端所有模块回路的线端一定要保证用万用表测电阻纸，保证所有回路没有短路，才能插入电源。最后通电，完美修复。
总结：后来在资料查询中发现，这个洗衣机的芯片损坏寿命在6-10年之间是普遍情况，我这台洗衣机用了12年才坏已经是高寿了。大概是保证了环境通风干燥可以让洗衣机寿命更长一点。芯片和电阻这些电子元件也是有使用寿命，不过整个洗衣机修好后状态还是很好的。不得不说西门子的洗衣机整体质量还是真好，毕竟12年前5859元买的高级货，不便宜啊。
