一、教材知识点：摘自《3.3通风与空调工程施工技术》
6.风机盘管安装（P103，2024修改）
（1）机组进场施工前，要对供冷量、供热量、风量、水阻力、功率及噪声等性能参数进行复验，检验方法为随机抽样送检，核查复验报告。
（2）风机盘管安装前应逐台进行水压试验和风机三速试运行。盘管水压试验压力应为系统工作压力的1.5倍，试验观察时间应为2min，不渗漏为合格；通电试运行不漏电、不短路，风机三速转动方向、转速正常为合格。

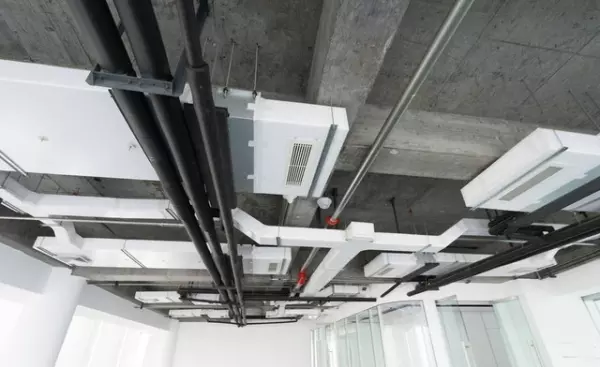

（3）立式明装风机盘管应将设备置于地面垫平，卧式采用悬吊方式，应设独立支吊架，固定应牢固，高度与坡度应正确。
（4）风机盘管机组与管道的连接，应采用耐压值大于或等于1.5倍工作压力的金属或非金属柔性连接，连接应牢固、严密，坡向正确，金属软管及网门均应保温。凝结水管与风机盘管连接时，应设置透明软管，能观察到凝结水排水情况，长度不宜大于150mm。
二、补充知识点
1、风机盘管是水系统中央空调末端设备，用于舒适性空调使用。主要由换热器，风机等组成，其工作原理是由两个循环系统构成：风循环和水循环。
水循环：是中央机房过来的冷水（热水）经过水管在换热器内循环。
风循环：是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。
2、原理及安装
（1）风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被制冷或加热，因而强化了散热器与空气间的对流换热器，能够迅速制冷或者加热房间的空气。

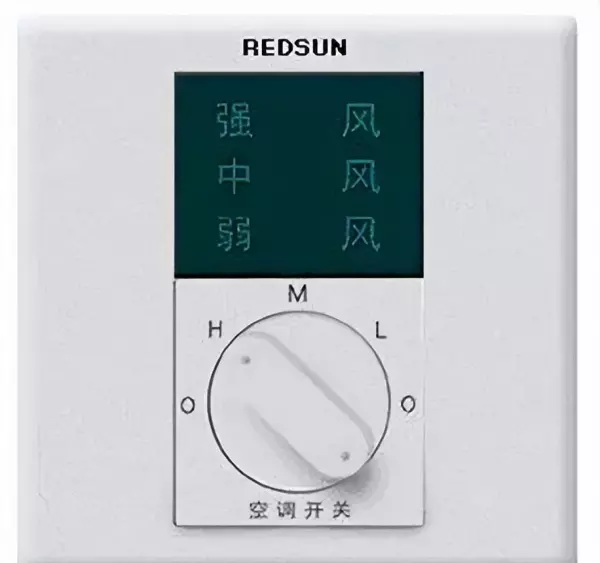

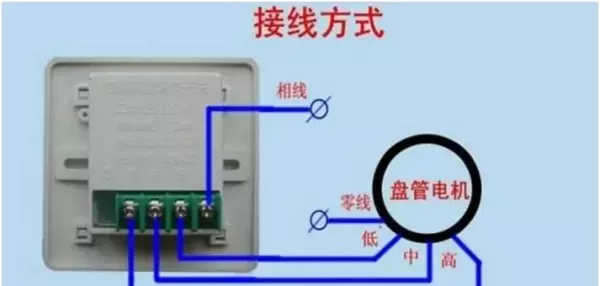

（2）风机盘管控制多采用就地控制的方案，分简单控制和温度控制两种。简单控制：使用三速开关直接手动控制风机的三速转换与启停。

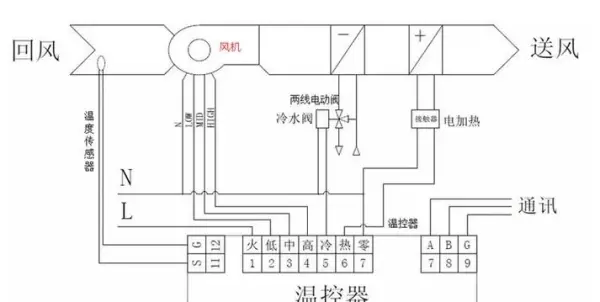

（3）温度控制：温控器根据设定温度与实际检测温度的比较、运算，自动控制STV系列电动两/三通阀的开闭；风机的三速转换。或直接控制风机的三速转换与启停，从而通过控制系统风量达到恒温的目的。
