楼梯的平面图和剖面图识图及绘图要求
根据相关的尺寸来绘制楼梯图，每层画一个，如果层数较多的时，中间层部分按照标准层来绘制，如中间层有不同的构造不能按标准层绘制，单独绘制，中间层相同的构造按标准层绘制。
在标准层图上，把中间层各层的相关的标高都要在标准层图上标注，相关的尺寸也要标注上，楼层平台的标高、各楼层中间休息平台的标高都要标注上，上下楼层的方向标志也要标注上，上下的步数也要标注上。
在剖面图上相关的高度要标注上，中间休息平台的标高、楼层平台的标高都要标注上。
一层的平面图，剖切位置在窗台的位置大概90公分左右，平行剖切后，再垂直投影。一层只剖了大概是五六步，一踏步高15公分的话，剖了大概是五六步，五六步上面的没有，在一层的时候，画一个楼梯的时候，只画其中的一部分只有上楼方向。剖切线为了区别其他线段，画成45度的剖切线。
如：标注上24步，指的是从楼层这一层到其上一层踏步总数，不是上行梯段到中间平台的踏步数。

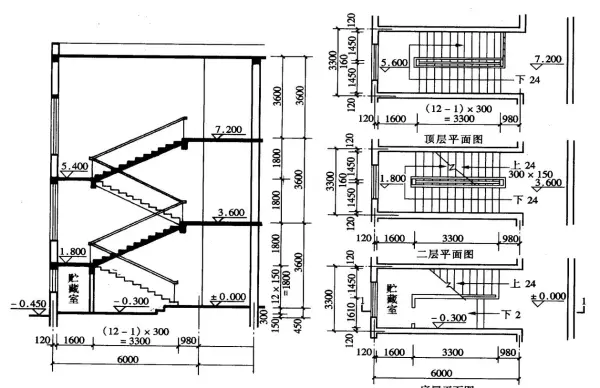

楼梯平面图及剖面图
从一层楼层平台到一层楼梯地坪有高差0.3m，刚好2步，一层平台处标注下2步，室外地坪的标高要标上-0.30m，只在楼层处标记上下总步数。
室内地坪正负零，开间的尺寸3.3m，墙体的厚度，包括梯段的宽度、梯井的宽度都要表示在相应的标注上。
二层的楼梯剖切面大概在二层层高以上（去三层）上五六步位置剖切，作为整个的二层的上行梯段只抛了五六步，标注上整个二层上24步。上行梯段方向标志上方画2条剖切线，表示剖切线上面的梯段剖切后能看到的是下一层梯段，是二个层间的两个梯段，不在同一层，用2条剖切线表示，看到的留白不用涂黑。
二楼下24步在上行楼梯段另一侧，未剖到能看到下二层的梯段，留白不涂黑，标注下24步，然后与上梯段未剖切到下层梯段连起来标注方向下行梯段用拐弯方向箭头表示，从楼层平台起步标注下行梯段，画至另一侧下行梯段要拐弯，因为另一侧在下层中间平台下方，标高更低。
二层上24步是指的是从二层上到三层的，二层下24步指的是在二层平台画方向标志一定要画转折箭头，下24步就指的是从二楼层平台到下一个楼层需要24步。
顶层平面图，顶层窗洞口剖切是剖不到楼梯，往上没有楼梯，就没有剖切线，只能看到两个梯段往下走的，标注从顶层下24步，下到下一个楼层，没有上行标注。
一层只有上梯段，只剖了其中的梯段的一部分，二层既有上行也有下行梯段。标准层同二层一样，顶层只有下行梯段。顶层水平段走廊及各梯段凌空必须有栏杆，用双线画出栏杆来。
